درک مقاومت های شنت جریان: راهنمای جامع اندازه گیری جریان دقیق

مقاومت شنت فعلی چیست؟

A مقاومت شنت فعلی یک جزء دقیق با مقاومت کم است که برای اندازه‌گیری جریان الکتریکی با ایجاد یک افت ولتاژ کوچک و متناسب در پایانه‌های آن طراحی شده است. بر اساس قانون اهم (V = I × R)، این مقاومت‌ها جریان جریان را به یک سیگنال ولتاژ قابل اندازه‌گیری تبدیل می‌کنند و امکان نظارت دقیق بر جریان را بدون ایجاد اختلال در عملکرد مدار فراهم می‌کنند.

این اجزای ضروری به طور گسترده در سراسر الکترونیک قدرت، سیستم‌های مدیریت باتری، اتوماسیون صنعتی، و کاربردهای خودرویی که سنجش دقیق جریان برای بهینه‌سازی عملکرد و نظارت بر ایمنی حیاتی است، استفاده می‌شوند.

ویژگی های کلیدی مقاومت های شنت جریان

اصول عملیاتی اساسی

مقاومت های شنت فعلی بر اساس یک اصل ساده و در عین حال ظریف کار می کنند:

• هنگامی که مقاومت به صورت سری با بار قرار می گیرد، افت ولتاژی متناسب با جریان عبوری از آن ایجاد می کند.
• این ولتاژ با استفاده از مدارهای تقویت کننده امپدانس بالا یا مبدل های آنالوگ به دیجیتال اندازه گیری می شود.
• جریان اندازه گیری شده با استفاده از فرمول محاسبه می شود: I = V ÷ R، که در آن مقاومت ثابت می ماند
• مقادیر مقاومت معمولی از میکرو اهم تا ده ها میلی اهم برای به حداقل رساندن تلفات برق متغیر است

پارامترهای عملکرد حیاتی

انتخاب مناسب مقاومت شنت فعلی نیاز به ارزیابی دقیق چندین مشخصات کلیدی دارد:

• ارزش مقاومت: به طور معمول از 0.1 mΩ تا 100 mΩ است که بر اساس حداکثر جریان و افت ولتاژ قابل قبول انتخاب می شود.
• رتبه بندی قدرت: ظرفیت اتلاف گرما را با استفاده از P = I² × R با حاشیه ایمنی 25-50٪ محاسبه می کند.
• ضریب دما (TCR): پایداری مقاومت را در میان تغییرات دما اندازه‌گیری می‌کند، با شنت‌های ممتاز که ± 10 ppm/°C یا کمتر ارائه می‌دهند.
• تحمل: سطح دقت را نشان می دهد که از 0.01 ± درصد برای درجه آزمایشگاهی تا 1-5 درصد برای کاربردهای عمومی متغیر است.
• افت ولتاژ: مقادیر استاندارد شامل 50 میلی ولت، 75 میلی ولت یا 100 میلی ولت در جریان نامی برای سازگاری با ابزارهای اندازه گیری است.

انواع مقاومت های شنت جریان

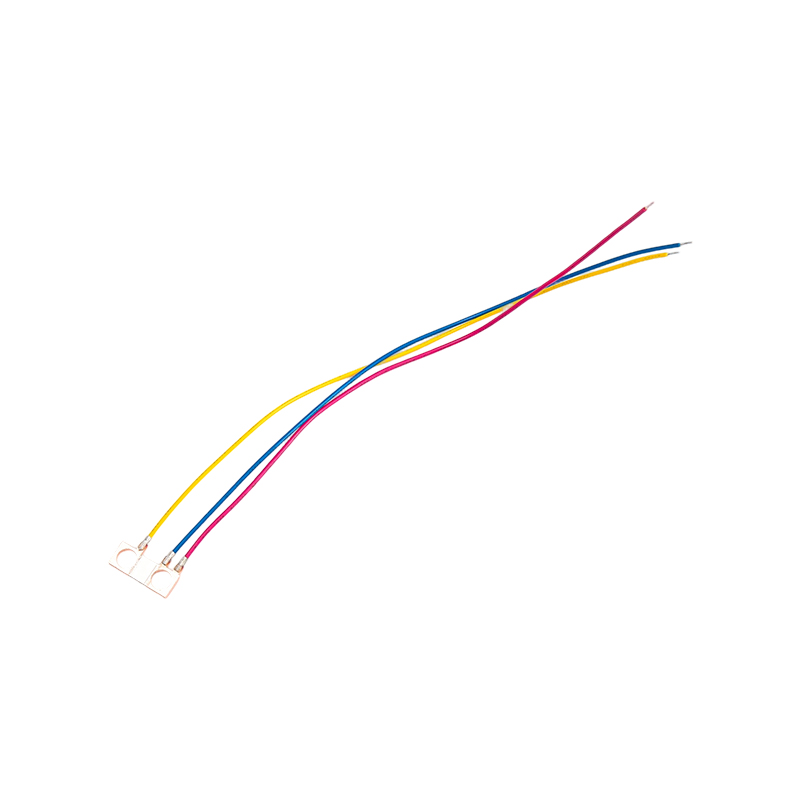

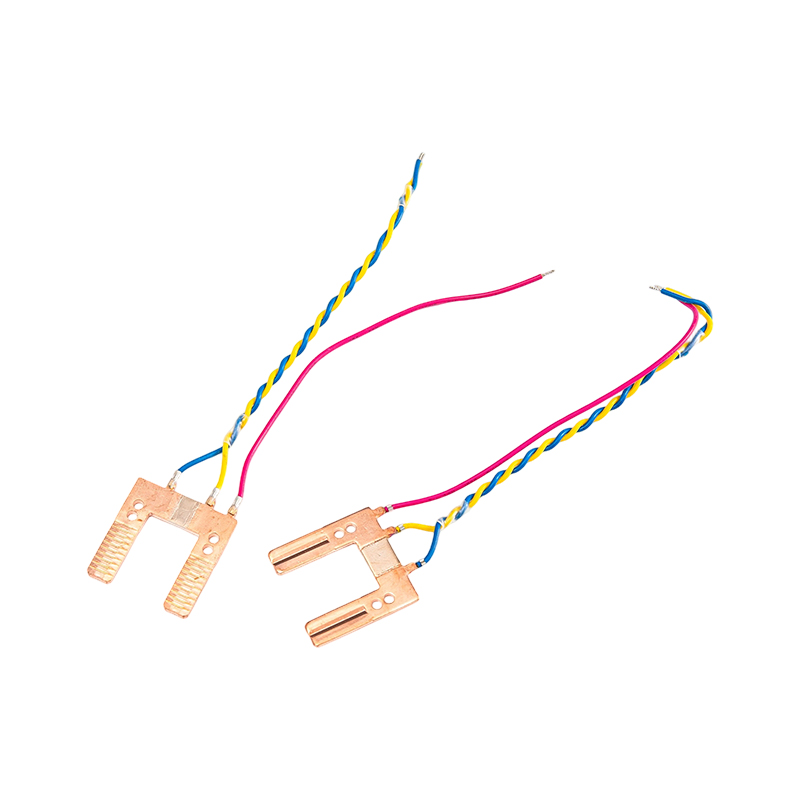

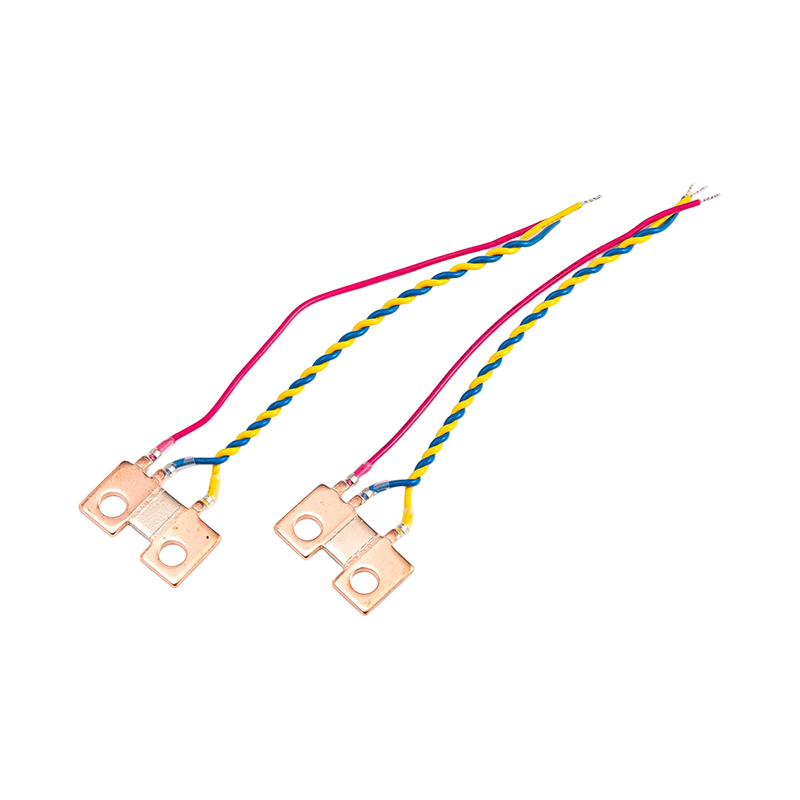

شنت جریان دقیق در مقابل شنت استاندارد

شنت جریان دقیق مقاومت ها بالاترین سطح فناوری سنجش جریان را نشان می دهند که برای کاربردهایی طراحی شده است که دقت و پایداری فوق العاده ای را می طلبد. این اجزای تخصصی خطاهای اندازه گیری را از طریق انتخاب مواد پیشرفته و فرآیندهای ساخت به حداقل می رساند.

متمایز کننده های اصلی شنت های جریان دقیق عبارتند از:

• مقادیر بسیار پایین TCR (اغلب کمتر از 10 ± ppm/°C) حداقل جابجایی در دمای عملیاتی را تضمین می کند.
• مشخصات تحمل تنگ (± 0.01٪ تا 0.1 ±٪) برای تکرارپذیری اندازه گیری برتر
• اتصالات کلوین چهار پایانه که خطاهای مقاومت سرب را از بین می برد
• پایداری طولانی مدت با حداقل اثرات پیری در طول دوره های عملیاتی طولانی
• عملکرد برتر در آزمایشگاه های کالیبراسیون، تجهیزات تست و سیستم های نظارت حیاتی

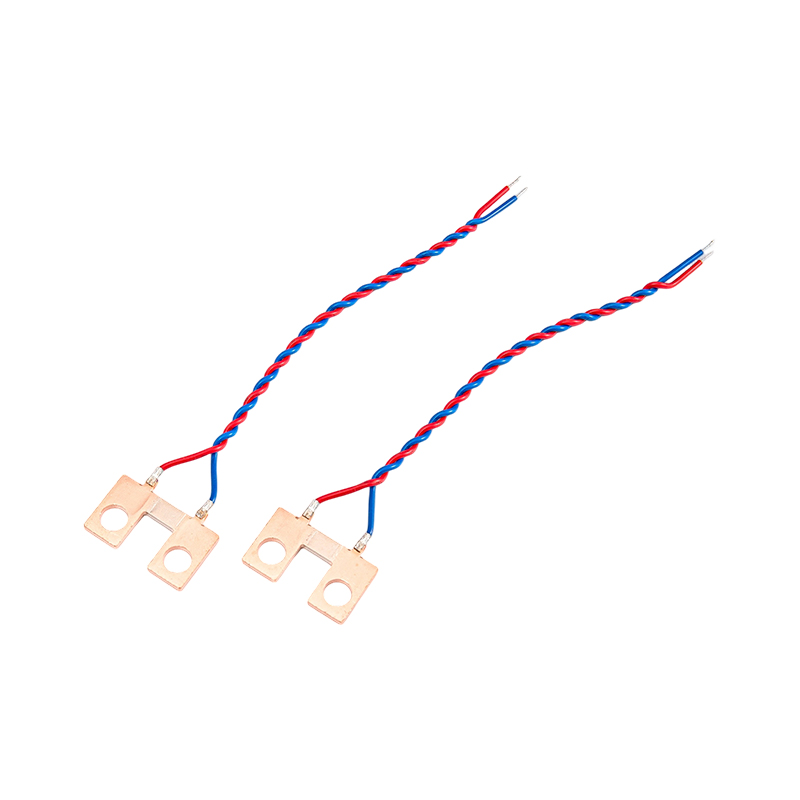

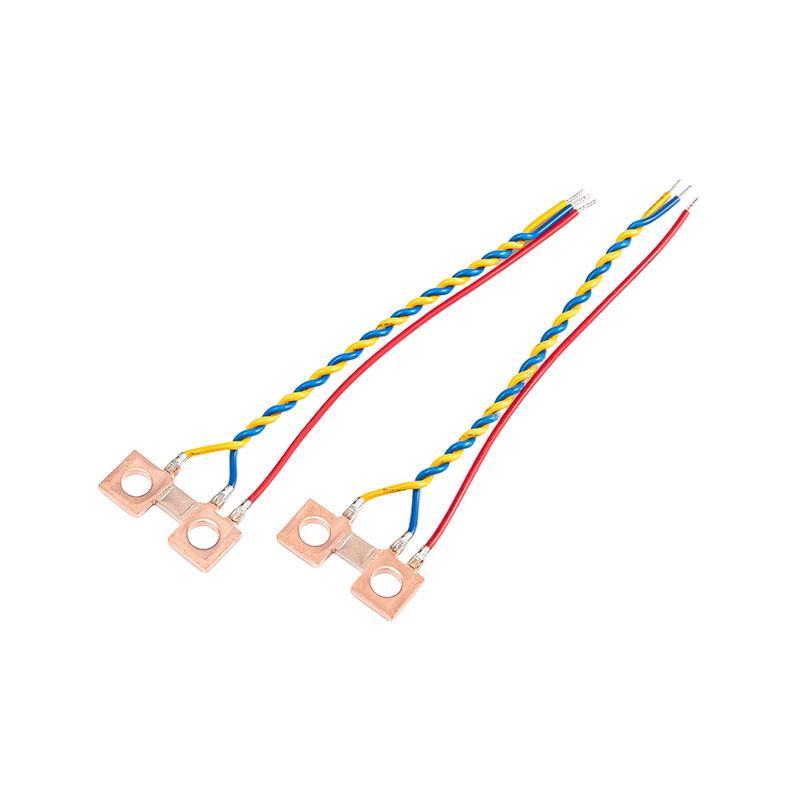

پیکربندی مقاومت شنت جریان DC

مقاومت های شنت جریان DC به طور خاص برای کاربردهای جریان مستقیم بهینه‌سازی شده‌اند و روش‌های ساخت و ساز را نشان می‌دهند که چالش‌های منحصربه‌فرد اندازه‌گیری DC را بررسی می‌کنند:

• ساخت آلیاژ Manganin یا Constantan که EMF حرارتی نزدیک به صفر را ارائه می دهد
• طرح های پانل نصب شده با پایانه های مقاوم برای محیط های صنعتی
• خروجی استاندارد 75 میلی ولت در جریان نامی برای ادغام بدون درز با مترهای آنالوگ
• ظرفیت اضافه بار بالا (معمولاً 120٪ جریان نامی برای 2 ساعت)
• دمای عملیاتی از -40 درجه سانتیگراد تا 60 درجه سانتیگراد برای شرایط سخت صنعتی متغیر است.

شنت های الکتریکی توسط فناوری ساخت و ساز

شنت های الکتریکی با استفاده از فناوری‌های مختلفی تولید می‌شوند که هر کدام مزایای متمایز دارند:

• شنت فویل فلزی: ارائه دقت استثنایی با TCR تا 5 ± ppm/°C، ایده آل برای کاربردهای با فرکانس بالا و دقیق

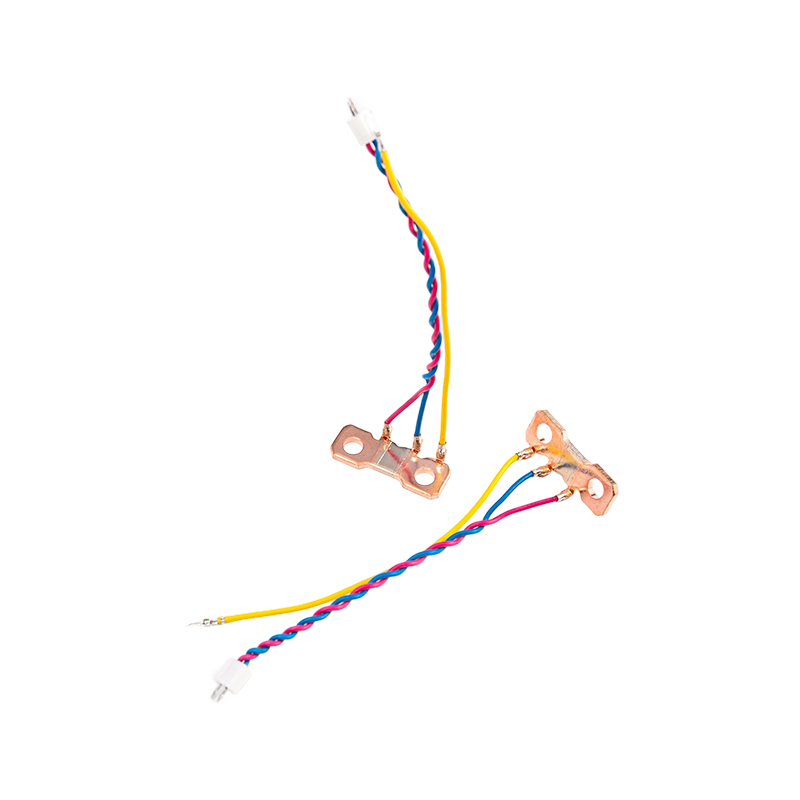

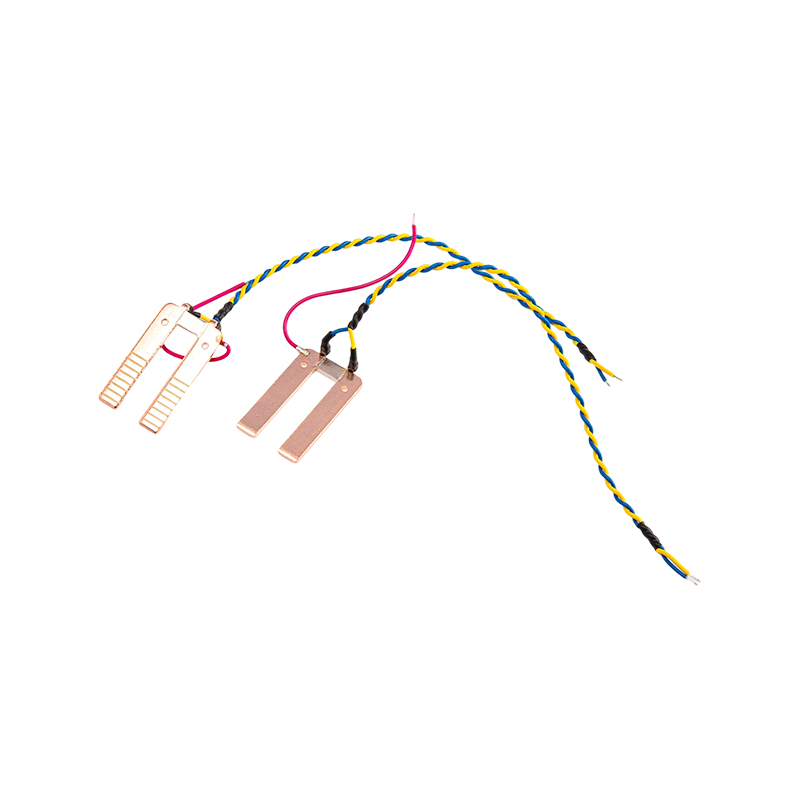

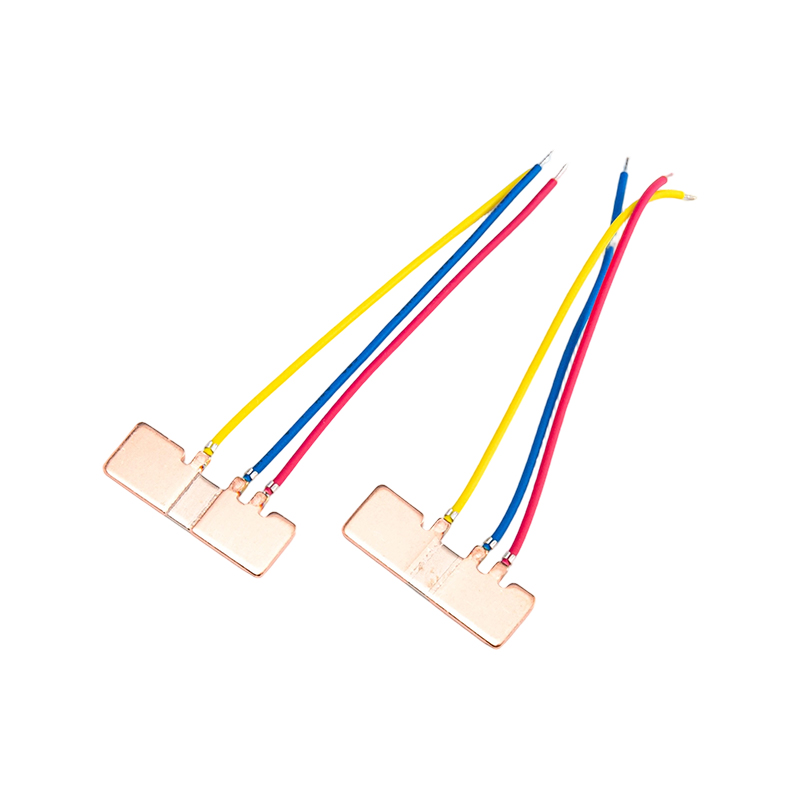

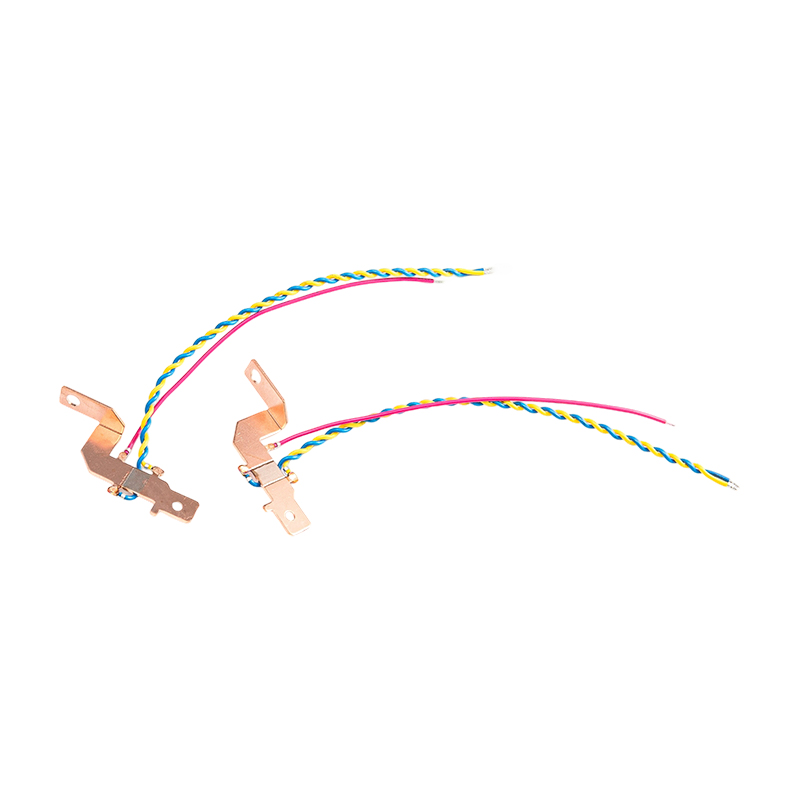

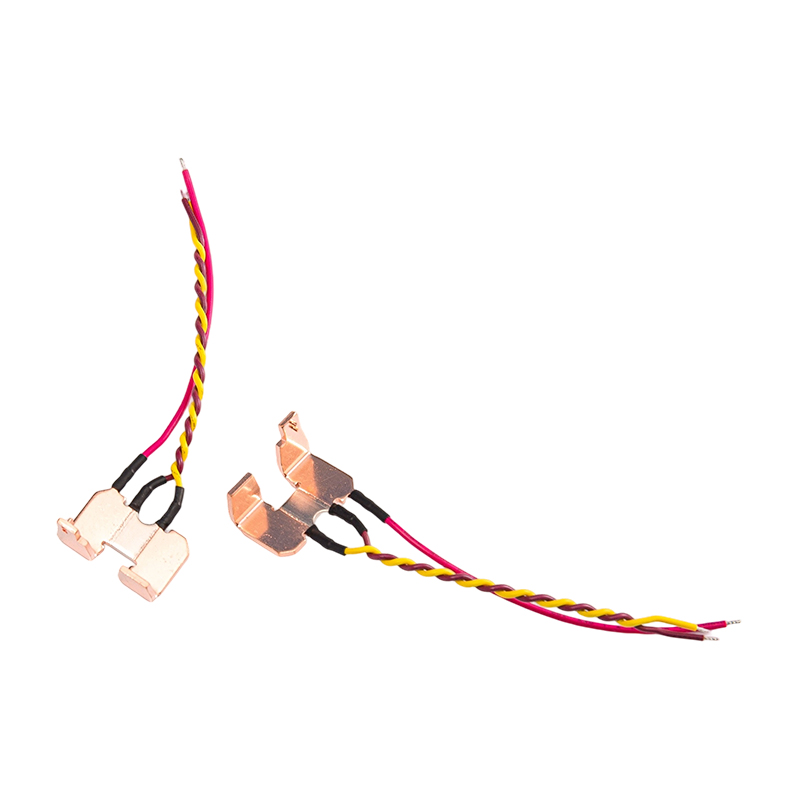

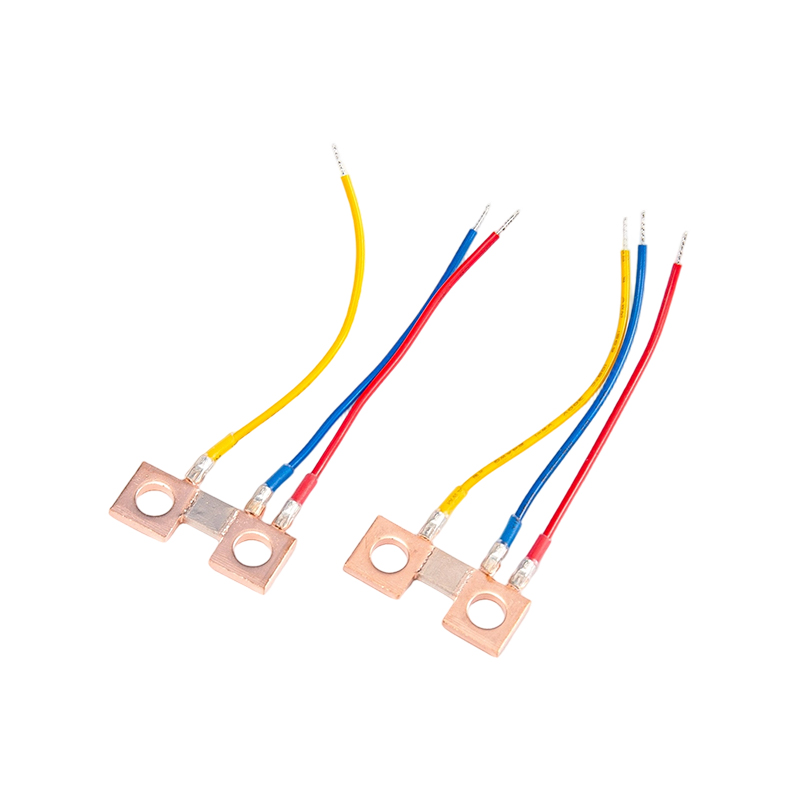

• شنت های نواری/صفحه ای فلزی: ارائه قدرت کنترل عالی و قابلیت جریان افزایشی برای درایوهای خودرو و صنعتی
• شنت های سیمی: پایداری برتر و ظرفیت توان بالا را ارائه می دهد، هرچند با اندوکتانس بالاتر عملکرد AC را محدود می کند
• شانت های فیلم ضخیم: راه حل مقرون به صرفه برای کاربردهای با حجم بالا با نیازهای دقت متوسط

برنامه های کاربردی در سراسر صنایع

سیستم های خودرو و وسایل نقلیه الکتریکی

بخش خودرو یکی از بازارهایی است که سریع‌ترین رشد را دارد مقاومت شنت فعلیs ، توسط برقی سازی وسایل نقلیه و سیستم های الکترونیکی پیشرفته هدایت می شود. کاربردهای حیاتی عبارتند از:

• سیستم‌های مدیریت باتری (BMS) جریان‌های شارژ/دشارژ را برای تخمین وضعیت شارژ نظارت می‌کنند.
• شارژرهای روی برد (OBC) بازخوردی را برای کنترل جریان و حفاظت از اضافه بار ارائه می دهند
• کنترل موتور کششی که امکان تنظیم دقیق گشتاور و سرعت را فراهم می کند
• مبدل های DC-DC توزیع کارآمد نیرو را در زیر سیستم های خودرو تضمین می کنند
• واحدهای توزیع برق با ولتاژ بالا که به قطعات واجد شرایط AEC-Q200 نیاز دارند

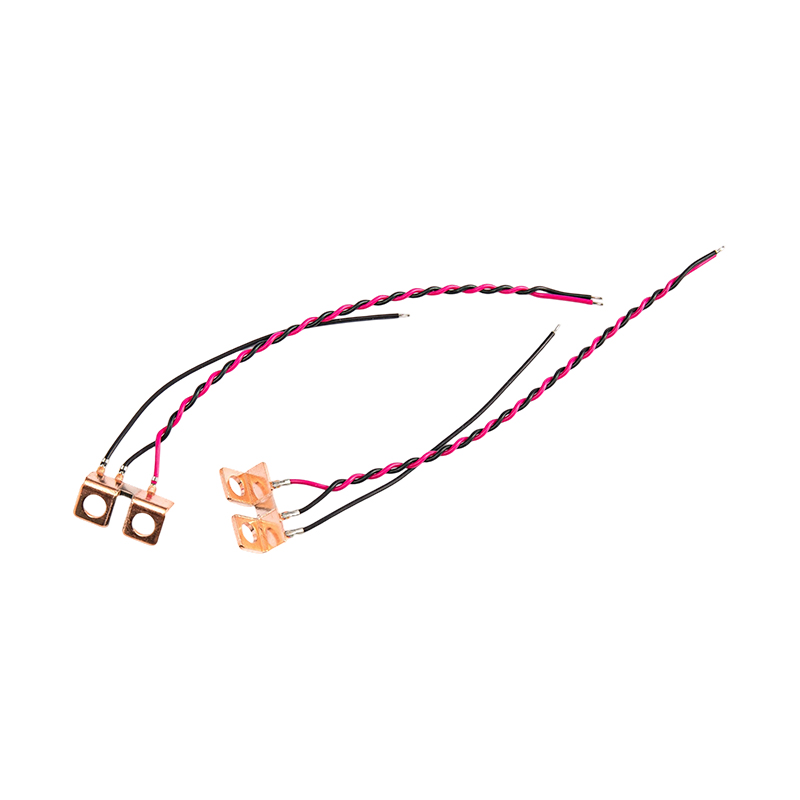

الکترونیک قدرت صنعتی

اهرم کاربردهای صنعتی شنت جریان دقیقs برای:

• سیستم‌های محرک موتور که برای کنترل برداری نیاز به بازخورد جریان بی‌درنگ دارند
• نظارت بر منبع تغذیه، اطمینان از تنظیم بار و تشخیص عیب
• درایوهای سروو نیازمند سنجش جریان با دقت بالا برای کنترل موقعیت هستند
• سیستم های اندازه گیری انرژی به اندازه گیری دقیق مصرف نیاز دارند
• اینورترهای انرژی تجدیدپذیر جریان جریان را در سیستم های خورشیدی و بادی ردیابی می کنند

الکترونیک مصرفی و مخابرات

فشرده مقاومت شنت فعلیs فعال کردن عملکرد پیشرفته در:

• مدیریت باتری گوشی هوشمند چرخه شارژ ایمن را تضمین می کند
• آداپتورهای برق لپ تاپ بر جریان خروجی نظارت می کنند
• ایستگاه های پایه 5G که توزیع برق را در تقویت کننده های RF مدیریت می کنند
• تجهیزات مرکز داده مصرف برق را در سطح سرور ردیابی می کنند
• دستگاه های پوشیدنی که عمر باتری را از طریق نظارت دقیق جریان بهینه می کنند

ملاحظات طراحی و بهترین شیوه ها

پیاده سازی اتصال کلوین

برای دستیابی به حداکثر دقت با مقاومت کم مقاومت شنت فعلیs ، اجرای صحیح اتصالات کلوین (4 سیم) ضروری است. این تکنیک مسیرهای حامل جریان را از مسیرهای حسگر ولتاژ جدا می کند و خطاهای ناشی از مقاومت سرب و تماس را حذف می کند.

دستورالعمل های اجرایی عبارتند از:

• خطوط حس مسیر را از لبه‌های داخلی لنت‌های مقاومتی که نزدیک‌ترین نقطه به عنصر مقاومتی هستند، هدایت کنید
• برای اطمینان از اندازه گیری متعادل، طول و ابعاد مساوی را برای ردیابی حسی حفظ کنید
• تقویت کننده های حس جریان را تا حد امکان نزدیک به شنت قرار دهید
• برای جلوگیری از فتیله شدن لحیم کاری و مقاومت ناهموار، از ورقه در پدهای شنت خودداری کنید
• از مسیریابی جفت دیفرانسیل برای خطوط حس استفاده کنید تا نویز حالت مشترک را رد کنید

استراتژی های مدیریت حرارتی

اتلاف برق در مقاومت های شنت جریان DC گرمایی تولید می کند که می تواند بر دقت اندازه گیری تأثیر بگذارد. مدیریت حرارتی موثر مستلزم:

• کاهش مناسب – عملکرد مقاومت های زیر حداکثر درجه بندی برای افزایش طول عمر
• مساحت کافی روی PCB ها برای پخش گرما
• در نظر گرفتن دمای محیط و جریان هوا در طراحی محوطه
• انتخاب مواد با TCR پایین برای به حداقل رساندن رانش ناشی از دما
• استفاده از مواد رابط حرارتی هنگام نصب شنت های پانل

تشخیص سمت بالا در مقابل حسگر پایین

قرار دادن شنت های الکتریکی درون مدارها بر عملکرد سیستم تاثیر می گذارد:

راهنمای انتخاب مهندسان

محاسبه نیازهای مقاومت

تعیین بهینه مقاومت شنت فعلی ارزش شامل تعادل عوامل متعدد است:

• افت ولتاژ هدف: معمولاً 50-100 میلی ولت برای سازگاری با ADCها و مترهای استاندارد
• حداکثر جریان: R = V ÷ I را برای تعیین مقاومت مورد نیاز محاسبه کنید
• اتلاف نیرو: بررسی کنید که P = I² × R در محدوده های رتبه بندی شده با یک حاشیه ایمنی باقی می ماند
• نسبت سیگنال به نویز: برای اندازه گیری قابل اعتماد، اطمینان حاصل کنید که افت ولتاژ از کف نویز سیستم بیشتر است.

معیارهای انتخاب مواد

ترکیب آلیاژ مستقیماً تأثیر می گذارد شنت جریان دقیق عملکرد:

• منگانین: برای کاربردهای دقیق با TCR ~ 10-50 ppm/°C و پایداری طولانی مدت عالی ترجیح داده می شود.
• کنستانتان: پایداری خوبی را با TCR متوسط برای مصارف صنعتی عمومی ارائه می دهد
• زرانین: آلیاژ پیشرفته ارائه TCR بسیار کم برای بالاترین دقت مورد نیاز
• مس: در برنامه های کاربردی با جریان بالا که در آن هزینه نگرانی اصلی است استفاده می شود

سوالات متداول

تفاوت بین مقاومت شنت جریان و مقاومت سنج جریان چیست؟

در حالی که این اصطلاحات اغلب به جای یکدیگر استفاده می شوند، معمولاً موارد استفاده متفاوتی را نشان می دهند. مقاومت های حس جریان به طور کلی قطعاتی با مقاومت کم هستند که در مدارهای الکترونیکی برای نظارت و کنترل ادغام می شوند و با پاسخ فرکانسی کنترل شده برای کاربردهای دقیق طراحی شده اند. مقاومت های شنت فعلی اغلب با اندازه گیری های جریان بالاتر همراه هستند و ممکن است در کاربردهای توزیع توان، ابزار دقیق یا اندازه گیری استفاده شوند. هر دو بر یک اصل قانون اهم تکیه دارند اما در مقیاس، ساخت و محیط کاربرد متفاوت هستند.

چگونه می توانم مقدار مقاومت مناسب را برای مقاومت شنت فعلی خود انتخاب کنم؟

انتخاب مناسب resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

TCR چیست و چرا برای مقاومت های شنت فعلی اهمیت دارد؟

TCR (ضریب مقاومت دما) میزان تغییر مقاومت با دما را اندازه‌گیری می‌کند که بر حسب ppm/°C بیان می‌شود (بخش در میلیون در هر درجه سانتی‌گراد). برای یک مقاومت شنت با 100 ppm/°C TCR و مقاومت اولیه 100Ω، تغییر دمای 50 درجه سانتی گراد باعث تغییر مقاومت 0.5Ω می شود. این به طور مستقیم بر دقت اندازه گیری تأثیر می گذارد - TCR بالاتر به معنای خطای بیشتر با تغییر دما است. حق بیمه شنت جریان دقیقs TCR را تا 10 ± ppm/°C ارائه می‌کند که برای خودروها (40- تا 125 درجه سانتیگراد) و کاربردهای صنعتی که در آن نوسانات دما قابل توجه است ضروری است.

اتصال کلوین چیست و چه زمانی باید از آن استفاده کنم؟

یک اتصال کلوین (4 سیم) از چهار پایانه استفاده می کند: دو ترمینال برای حمل جریان و دو پایانه حسی اختصاصی برای اندازه گیری ولتاژ. این خطاها را از مقاومت سرب و تماس حذف می کند، که می تواند 10-15٪ خطاهای اندازه گیری را در پیکربندی های 2 سیم هنگام اندازه گیری شنت های برد میلی اهم ایجاد کند. از اتصالات کلوین برای همه استفاده کنید شنت جریان دقیق کاربردها، به ویژه زمانی که مقادیر مقاومت کمتر از 10mΩ هستند یا زمانی که دقت بهتر از 0.5٪ مورد نیاز است. پیاده سازی شامل مسیریابی خطوط حسی از داخل پدهای مقاومت و حفظ طول ردیابی برابر است.

مقاومت‌های شنت جریان با سنسورهای اثر هال برای اندازه‌گیری جریان چگونه مقایسه می‌شوند؟

مقاومت شنت فعلیs دقت بالاتری را ارائه می دهد (مخصوصاً در فرکانس DC/پایین)، هزینه کمتر و پاسخ فرکانسی گسترده تر، اما گرما (تلفات I²R) تولید می کند و عایق گالوانیکی را ارائه نمی دهد. سنسورهای اثر هال ایزوله ذاتی و اتلاف توان ناچیز را ارائه می‌کنند، اما دقت متوسطی دارند که تحت تأثیر میدان‌های مغناطیسی خارجی قرار می‌گیرد و هزینه بالاتری نیز دارد. برای کاربردهای DC که نیاز به دقت بالایی دارند، مانند سیستم‌های مدیریت باتری، معمولاً مقاومت‌های شنت ترجیح داده می‌شوند. سنسورهای هال زمانی ترجیح داده می‌شوند که ایزوله‌سازی حیاتی است یا در کاربردهای با جریان بالا که اتلاف گرما یک نگرانی است.

افت ولتاژ استاندارد برای مقاومت های DC t shunt چیست؟

استاندارد صنعتی مقاومت های شنت جریان DC معمولاً 75 میلی ولت در جریان نامی تولید می کنند، اگرچه انواع 50 میلی ولت و 100 میلی ولت نیز رایج هستند. این استانداردسازی سازگاری با مترهای پانل آنالوگ و ابزار اندازه گیری طراحی شده برای این محدوده های ولتاژ خاص را تضمین می کند. به عنوان مثال، یک شنت 100A/75mV دارای مقاومت 0.00075Ω است، در حالی که یک شنت 50A/75mV دارای مقاومت 0.0015Ω است. هنگام انتخاب شنت برای تجهیزات موجود، ولتاژ مورد نیاز کنتور را در مقیاس کامل بررسی کنید تا از مقیاس بندی و دقت مناسب اطمینان حاصل کنید.

آیا می توان از مقاومت های شنت فعلی در برنامه های AC استفاده کرد؟

بله، مقاومت شنت فعلیs برای اندازه گیری AC کار می کند، اما ملاحظات با کاربردهای DC متفاوت است. شنت های سیمی اندوکتانسی از خود نشان می دهند که می تواند باعث تغییر فاز و خطاهای اندازه گیری در فرکانس های بالاتر شود. فویل های فلزی یا شنت های صفحه فلزی اندوکتانس کمتر و عملکرد AC بهتری را ارائه می دهند. برای کاربردهای AC خالص، ترانسفورماتورهای جریان (CTs) اغلب ترجیح داده می شوند زیرا آنها ایزوله می کنند و جریان های بالا را بدون تولید گرما مدیریت می کنند. با این حال، برای AC بایاس DC یا نیازهای محدوده فرکانس وسیع، مقاومت های شنت زمانی که به درستی برای پاسخ فرکانسی مشخص شده باشند، موثر باقی می مانند.

چه چیزی باعث خطاهای اندازه گیری مقاومت شنت فعلی می شود و چگونه می توانم آنها را به حداقل برسانم؟

منابع خطای اولیه عبارتند از: رانش حرارتی (به حداقل رساندن با انتخاب مواد با TCR پایین)، مقاومت سرب (حذف شده از طریق اتصالات کلوین)، ولتاژهای ترموالکتریک (کاهش یافته با استفاده ثابت از مواد و گرادیان دما)، مسائل مربوط به طرح PCB (که از طریق مسیریابی مناسب ردیابی و قرار دادن تقویت کننده (طراحی تقویت کننده و خودسرخ زدگی) رفع می شود. عوامل اضافی عبارتند از کیفیت لحیم کاری، مقاومت تماس در پایانه ها و تداخل الکترومغناطیسی. پیروی از دستورالعمل های چیدمان سازنده و اجرای مدیریت حرارتی مناسب می تواند خطای کل را در کاربردهای دقیق به زیر 0.1 درصد کاهش دهد.

چه گواهینامه هایی را باید در مقاومت های شنت جریان خودرو جستجو کنم؟

برای کاربردهای خودرو، جستجو کنید مقاومت شنت فعلیs با صلاحیت AEC-Q200 - استاندارد جهانی برای تست استرس اجزای غیرفعال در محیط های خودرو. گواهینامه های مهم دیگر عبارتند از ISO9001 (مدیریت کیفیت)، ISO14001 (محیط زیست) و ISO45001 (بهداشت و ایمنی شغلی). برای بازارهای بین‌المللی، شناسایی UL، گواهی TUV، و انطباق با دستورالعمل‌های اتحادیه اروپا ROHS/REACH پایبندی مقررات را تضمین می‌کند. این گواهینامه ها تضمین می کنند که قطعات می توانند در محدوده دمای خودرو (40- درجه سانتیگراد تا 125 درجه سانتیگراد)، لرزش و الزامات قابلیت اطمینان طولانی مدت مقاومت کنند.

چگونه توان مورد نیاز برای مقاومت شنت فعلی خود را محاسبه کنم؟

اتلاف توان را با استفاده از P = I² × R محاسبه کنید، جایی که I حداکثر جریان پیوسته و R مقاومت شنت است. یک حاشیه ایمنی 25-50 درصد بالاتر از توان محاسبه شده اعمال کنید. به عنوان مثال، با 20A از طریق یک شنت 5mΩ: P = 20² × 0.005 = 2W. یک مقاومت 3W یا بالاتر را انتخاب کنید. منحنی‌های کاهش قیمت را در نظر بگیرید—بسیاری از مقاومت‌ها باید بیش از دمای محیط 70 درجه سانتیگراد کاهش یافته باشند. برای کاربردهای پالسی، قابلیت پالس مقاومت را بررسی کنید زیرا اوج توان کنترلی اغلب از رتبه‌بندی‌های مداوم فراتر می‌رود. برای شرایط خاص درجه بندی، همیشه از برگه های اطلاعات سازنده مشورت کنید.
