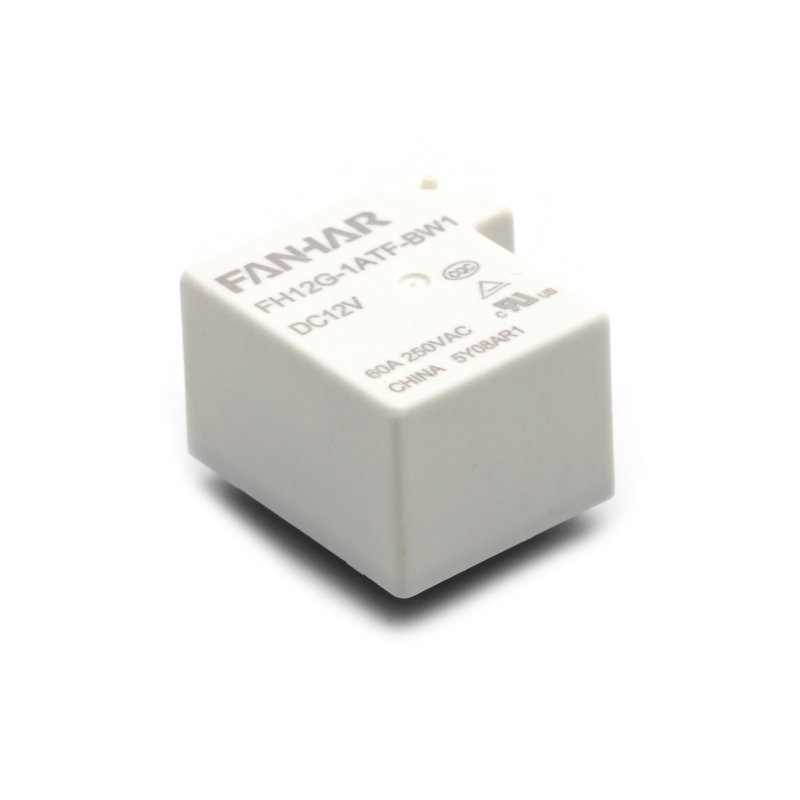

رله انرژی جدید FH12G 60A سازگار با UL TUV CQC

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

1A

مقاومت تماس (اولیه)

≤20mΩ (6VDC 20A)

مواد تماس

AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

NO:32A/35A/43A/50A/60A   250VAC

حداکثر ولتاژ سوئیچینگ

277 VAC

حداکثر جریان سوئیچینگ

60A

حداکثر ظرفیت سوئیچینگ

12500VA

حداقل بارگذاری مجاز است

5VDC 100mA

برقی

عملکرد

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

2500 VAC، 1 دقیقه (نوع استاندارد)

1500 VAC، 1 دقیقه (نوع حساس)

بین سیم پیچ و تماس ها

2500 VAC، 1 دقیقه

زمان بهره برداری

≤15 میلی‌ثانیه

زمان انتشار

≤10 میلی‌ثانیه

مکانیکی

عملکرد

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10 گرم)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁶ عملیات

برقی(Room temperature)

نوع استاندارد:
35/32A  277/250VAC          3×10 ⁴ عملیات(ON/OFF=1s/9s)
50/43A  277/250VAC          3×10 ⁴ عملیات(ON/OFF=1s/9s)
اتصال 20A حامل 43A/50A/60A شکستن
20A 250/277VAC                  3×10 ⁴ عملیات(ON/OFF=1s/9s)
60A 277/250VAC
نوع حساس:
35/32A  277/250VAC          3×10 ⁴ عملیات(ON/OFF=1s/9s)
50/43A  277/250VAC          10×1 ⁴ عملیات(ON/OFF=1s/9s)
اتصال 20A حامل 43A/50A /60A شکستن
20A 250/277VAC                  1×10 ⁴ عملیات(ON/OFF=1s/9s)

عمل کند

شرط

دمای محیط

-40℃~85℃

رطوبت

5% تا 85%

فسخ

PCB

وزن واحد

تقریباً 38 گرم
