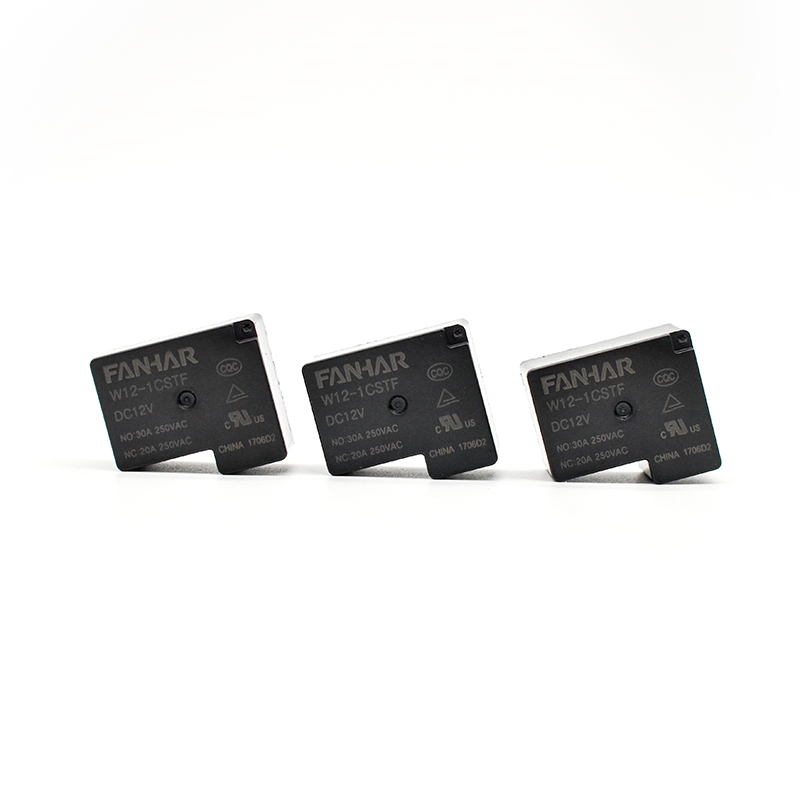

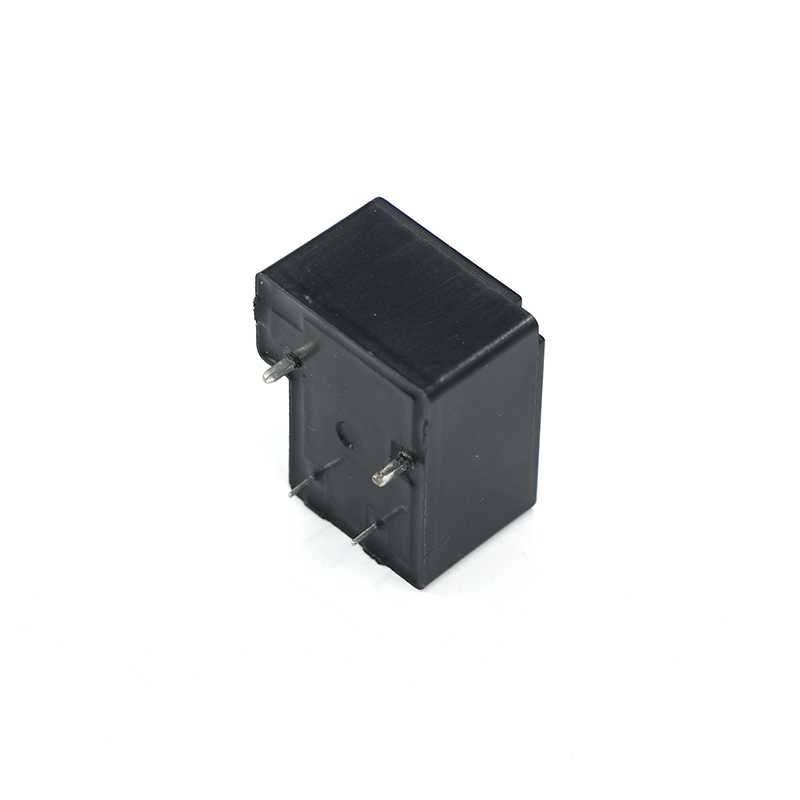

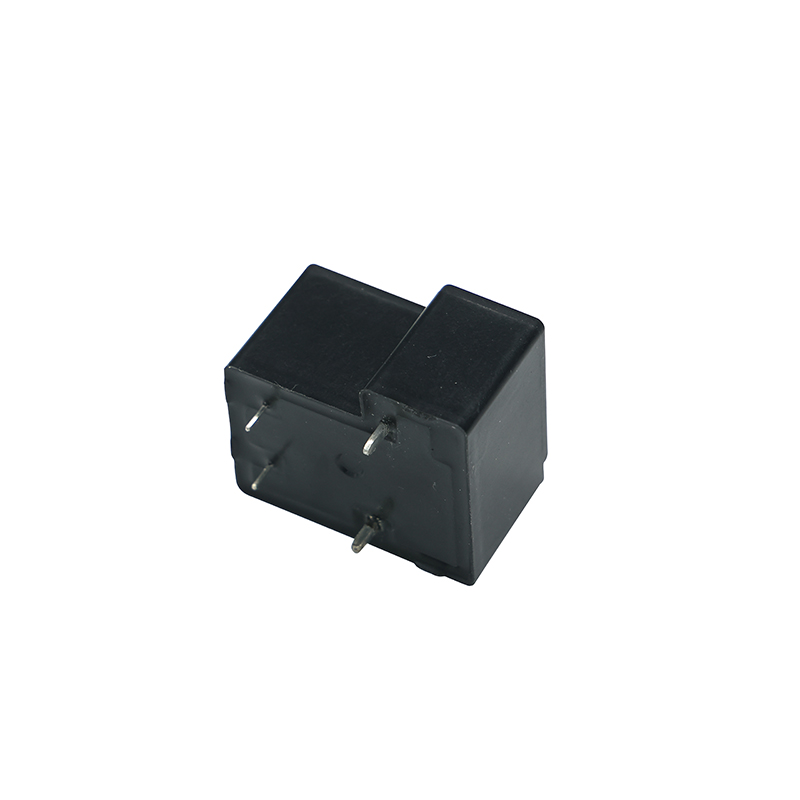

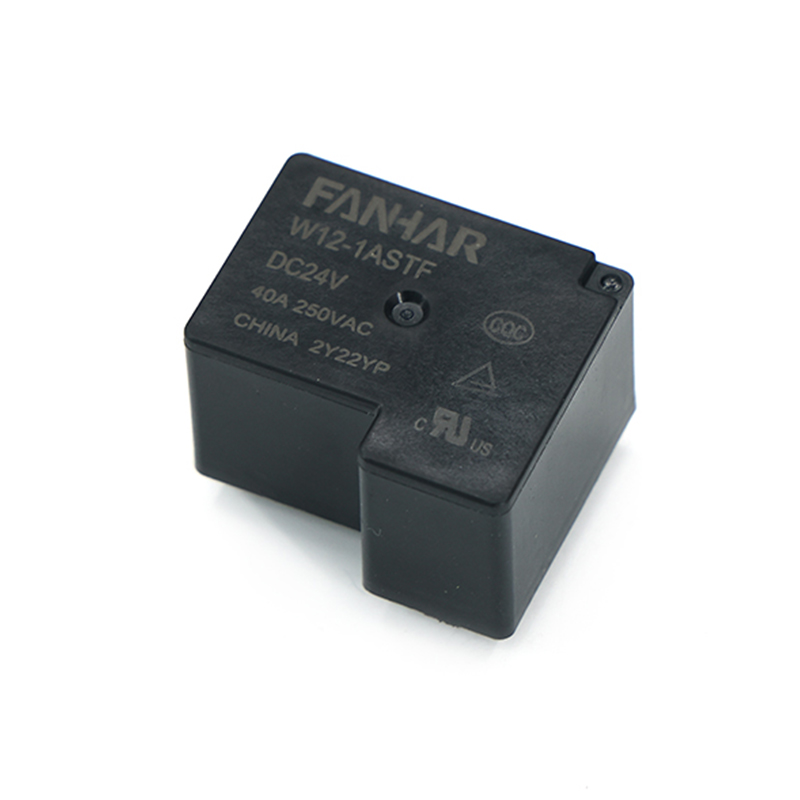

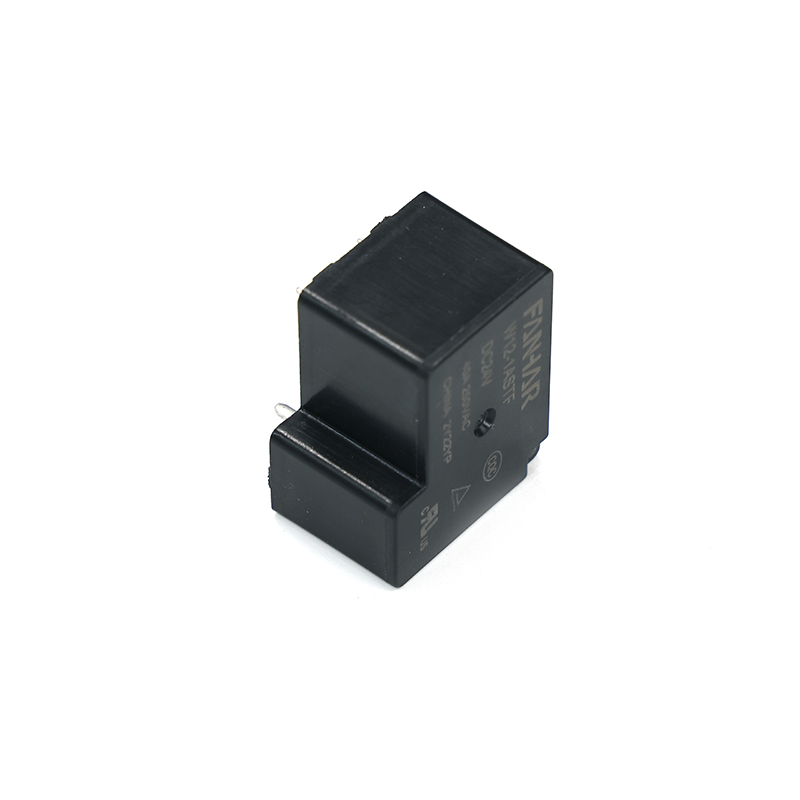

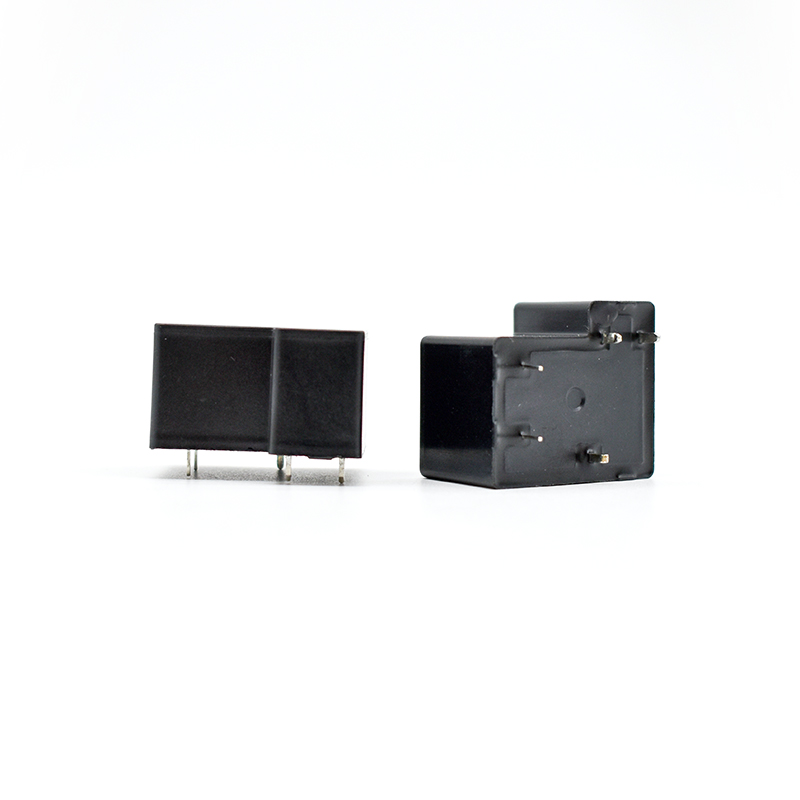

رله برق W12 30A 40A سازگار با UL TUV CQC

مشخصات

مورد

استاندارد

نوع BG

اطلاعات تماس

هماهنگی تماس

1A، 1C

1A

مقاومت تماس (اولیه)

≤100mΩ (6VDC 1A)

100mΩ (6VDC 1A)

مواد تماس

AgNi､AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

30A (استاندارد)/40 آمپر 250 VAC
20A 30VDC

30 آمپر 250 VAC
20A  48VDC

حداکثر ولتاژ سوئیچینگ

277VAC/30VDC

277VAC/48VDC

حداکثر جریان سوئیچینگ

40A

حداکثر ظرفیت سوئیچینگ

10000VA/600W

7500VA/960W

حداقل بار مجاز

5VDC 100mA

عملکرد الکتریکی

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

1500 VAC، 1 دقیقه

2500 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

2500 VAC (استاندارد)/4000 VAC، 1 دقیقه

زمان بهره برداری

≤15 میلی‌ثانیه

≤20 میلی‌ثانیه

زمان انتشار

≤10 میلی‌ثانیه

≤15 میلی‌ثانیه

عملکرد مکانیکی

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10G)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

5×10 ⁶ عملیات

برق (دمای اتاق)

40 آمپر 250 VAC  2×10 ⁴ عملیات(ON/OFF=1s/9s)
30 آمپر 250 VAC  5×10 ⁴ عملیات(ON/OFF=1s/9s)
20A 30VDC 1×10 ⁵ عملیات(ON/OFF=1s/9s)

40 آمپر 250 VAC  2×10 ⁴ عملیات(ON/OFF=1s/9s)
30 آمپر 250 VAC  5×10 ⁴ عملیات(ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ عملیات(ON/OFF=1s/9s)

وضعیت بهره برداری

دمای محیط

-40℃~85℃

رطوبت

5٪ تا 90٪

فسخ

PCB

وزن واحد

حدود 27 گرم

ساخت و ساز

پلاستیک مهر و موم شده، ضد شار
