رله انرژی جدید FH20T 43A: سوئیچینگ بار بالا و ایزولاسیون ایمنی برای کاربردهای فتوولتائیک و شمع شارژ

در زمانی که تولید انرژی جدید، سیستم‌های ذخیره انرژی و شمع‌های شارژ وسایل نقلیه الکتریکی به سرعت در حال گسترش هستند، رله‌های انرژی جدید به‌عنوان اجزای کلیدی کلید در مدارها، از طریق قابلیت حمل جریان، سطح ایزوله ایمنی و قابلیت اطمینان طولانی‌مدت، مستقیماً بر عملکرد پایدار تجهیزات کامل تأثیر می‌گذارند. FH20T یک رله PCB پرقدرت است که برای این نیازها طراحی شده است. این قابلیت سوئیچینگ 43 آمپر، 1 تماس فرم A، گزینه شکاف تماس 2.0 میلی متری و عملکرد ذخیره انرژی سیم پیچ را ارائه می دهد که آن را به گزینه ای ایده آل برای اینورترهای فتوولتائیک، شمع های شارژ و سایر کاربردها تبدیل می کند.

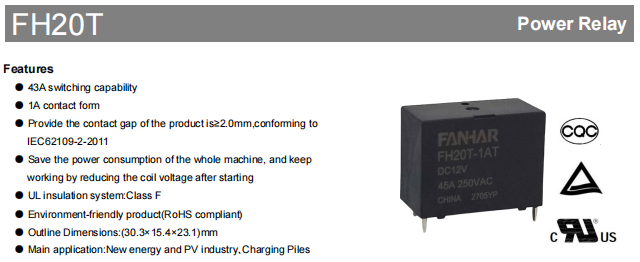

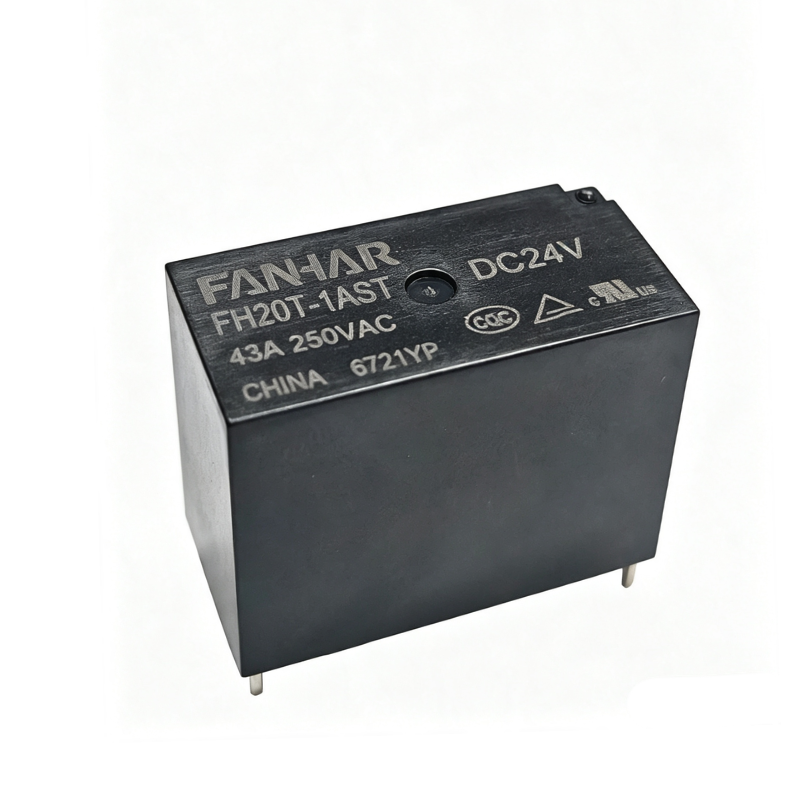

رله انرژی نو FH20T 43A FANHAR FH20T یک رله PCB با قابلیت سوئیچینگ 43 آمپر، 1 کنتاکت فرم A و شکاف تماس 2.0 میلی متری اختیاری است. مطابق با IEC62109-2:2011 است و برای انرژی های جدید، فتوولتائیک، شمع شارژ و سایر کاربردها مناسب است. از کاهش ولتاژ سیم پیچ پس از راه اندازی برای حفظ عملکرد پشتیبانی می کند و در مصرف برق کلی صرفه جویی می کند. دارای سیستم عایق UL کلاس F و مطابق با RoHS است. مشاهده محصول →

مزایای اصلی: ایمن، کارآمد، مقاوم در برابر درجه حرارت بالا

فاصله تماس کافی، رعایت استانداردهای ایمنی فتوولتائیک

شکاف پس از باز شدن کنتاکت های داخلی رله مستقیماً بر ایمنی جداسازی تأثیر می گذارد. FH20T دو گزینه فاصله تماس را ارائه می دهد: نوع استاندارد Nil 1.8 میلی متر و نوع BG 2.0 میلی متر است. هنگامی که فاصله تماس محصول ≥2.0 میلی متر باشد، با IEC62109-2:2011 مطابقت دارد، "الزامات ایمنی برای مبدل های برق برای سیستم های برق فتوولتائیک". برای کاربردهای ولتاژ بالا مانند اینورترهای فتوولتائیک و شمع‌های شارژ، انتخاب نسخه BG می‌تواند الزامات ایزوله ایمنی را بهتر برآورده کند.

کاهش ولتاژ پس از راه اندازی برای نگه داشتن، کاهش قابل توجه مصرف کلی برق

FH20T از یک استراتژی کاری برای کاهش ولتاژ سیم پیچ پس از راه اندازی برای حفظ عملکرد پشتیبانی می کند. پس از ورود رله، فقط باید ولتاژ سیم پیچ کمتری برای بسته نگه داشتن کنتاکت ها حفظ شود. در مقایسه با رانندگی مداوم با ولتاژ کامل، این می تواند به طور موثر مصرف برق سیم پیچ را کاهش دهد. توصیه های ولتاژ نگهداری که در دیتاشیت ارائه شده است عبارتند از:

• دمای محیط 23 درجه سانتیگراد: ولتاژ نگهدارنده 40٪-70٪ Un
• دمای محیط 85 درجه سانتیگراد: ولتاژ نگهدارنده 40٪ -55٪ Un

این عملکرد به کاهش افزایش دمای سیستم و تلفات برق کمک می‌کند و آن را برای شارژ شمع‌ها، اینورترها و سایر تجهیزاتی که به حالت آماده به کار طولانی مدت یا کار مداوم نیاز دارند، مناسب می‌سازد.

سیستم عایق UL کلاس F، سازگار با محیط های با دمای بالا

FH20T از سیستم عایق UL کلاس F استفاده می کند که به حفظ قابلیت اطمینان عایق در محیط های با دمای بالا کمک می کند. محدوده دمای محیط عملیاتی آن از -40 درجه سانتیگراد تا 85 درجه سانتیگراد است که با شرایط دمایی گسترده انرژی جدید و سناریوهای کنترل صنعتی سازگار است.

مواد سازگار با محیط زیست، سازگار با RoHS

این محصول با الزامات زیست محیطی RoHS مطابقت دارد و حاوی مواد مضر مانند سرب، جیوه و کروم شش ظرفیتی نیست. این می تواند الزامات مناطق با مقررات زیست محیطی سختگیرانه مانند اتحادیه اروپا را برای صادرات برآورده کند.

ظرفیت بار و پارامترهای الکتریکی

سیستم تماس FH20T از مواد AgSnO2 استفاده می کند که مقاومت در برابر جوشکاری و فرسایش قوس الکتریکی را ترکیب می کند. مقاومت تماس اولیه در ≤100mΩ (تحت شرایط آزمایش 6VDC 1A) کنترل می‌شود و از افت رسانایی کم اطمینان می‌دهد. از نظر عملکرد عایق، مقاومت اولیه عایق به 1000MΩ (500VDC) می رسد، استحکام دی الکتریک بین کنتاکت های باز 2500VAC/1min و استحکام دی الکتریک بین سیم پیچ و کنتاکت ها 4500VAC/1min است که حاشیه ایمنی کافی را برای جداسازی با ولتاژ بالا و پایین فراهم می کند. زمان کار ≤20 میلی‌ثانیه و زمان انتشار ≤10 میلی‌ثانیه است که نیازهای سرعت پاسخگویی اکثر برنامه های کنترل صنعتی و الکترونیک قدرت را برآورده می کند.

بار اصلی و پارامترهای الکتریکی

مشخصات کویل و ذخیره انرژی

FH20T سه ولتاژ سیم پیچ استاندارد را ارائه می دهد: DC5V، DC12V و DC24V، همه با توان اسمی 3800 مگاوات. ولتاژهای مختلف سیم پیچ با ولتاژهای عملیاتی مختلف، ولتاژهای آزادسازی، جریان های نامی و مقاومت سیم پیچ مطابقت دارد و به کاربران اجازه می دهد تا به سرعت مطابق با ولتاژ کنترل سیستم مطابقت داشته باشند. ولتاژ کار حداقل ولتاژ مورد نیاز برای کشش قابل اعتماد رله است و طراحی باید اطمینان حاصل کند که ولتاژ درایو کمتر از این مقدار نباشد. ولتاژ آزادسازی حساسیت تنظیم مجدد برق خاموش را تعیین می کند.

مشخصات کویل

استحکام مکانیکی و سازگاری با محیط

تجهیزات انرژی جدید اغلب با ارتعاش، شوک و تغییرات گسترده دما مواجه می شوند. FH20T در عملکرد مکانیکی عملکرد خوبی دارد: مقاومت ضربه عملکردی می تواند به 196 متر بر ثانیه (20 گرم) برسد، و مقاومت ضربه مخرب به 980 متر بر ثانیه (100 گرم) می رسد که برای مقابله با برخوردهای تصادفی در حین حمل و نقل و نصب کافی است. مقاومت در برابر لرزش 10 هرتز تا 55 هرتز با دامنه 1.5 میلی متر است که عملکرد پایدار را در نزدیکی منابع ارتعاشی مانند فن ها و کمپرسورها تضمین می کند. محدوده دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد و تحمل رطوبت 5٪ تا 85٪، سازگار با محیط های مرطوب است.

از نظر طول عمر، عمر مکانیکی عملیات 2×105 و عمر الکتریکی 2×104 عملیات تحت 43A 250VAC، نسبت ON/OFF 1s/9s و شرایط دمای اتاق است. داده های عمر بالا مقادیر مرجع تحت شرایط آزمون مشخص شده در برگه داده هستند. عمر واقعی تحت تأثیر نوع بار، فرکانس سوئیچینگ، دمای محیط و سایر عوامل خواهد بود. برای تجهیزاتی مانند شمع های شارژ و اینورترها، این سطح عمر می تواند چندین سال چرخه استفاده عادی را برآورده کند.

ساخت و انتخاب بر اساس محیط عملیاتی

FH20T دو روش حفاظت از ساختار داخلی را ارائه می دهد که می تواند با توجه به تمیزی محیط کار واقعی انتخاب شود:

• ضد شار: مناسب برای محیط های تمیز، بدون گازهای خورنده مانند H2S، SO2، NO2 و گرد و غبار رسانا. این نوع می تواند از نفوذ شار در حین لحیم کاری جلوگیری کند و مزیت هزینه دارد.
• مهر و موم پلاستیکی: برای محیط های غیر تمیز مانند مکان های صنعتی و کابینت های بیرونی که ممکن است حاوی گازهای خورنده یا گرد و غبار باشند، توصیه می شود. ساختار مهر و موم شده با پلاستیک می تواند به طور موثرتری آلاینده های خارجی را جدا کرده و از مقاومت کم تماس طولانی مدت اطمینان حاصل کند.

ابعاد طرح دو ساختار یکسان است: 30.3mm (L) × 15.4mm (W) × 23.1mm (H). آنها از نصب پین PCB استاندارد استفاده می کنند. تلورانس چیدمان PCB توصیه می شود در ± 0.1 میلی متر کنترل شود. برای تحمل ابعاد کلی، لطفاً به حاشیه نویسی دقیق در برگه داده مراجعه کنید.

برنامه های کاربردی معمولی

FH20T عمدتاً برای انرژی های جدید، صنعت PV و شمع های شارژ طراحی شده است. در این برنامه ها، از آن به عنوان یک رله برق نصب شده بر روی PCB برای سوئیچینگ بار و کنترل قدرت استفاده می شود که در آن قابلیت سوئیچینگ 43A، عملکرد عایق بالا و ردپای فشرده مورد نیاز است.

اینورترهای فتوولتائیک و سیستم های PV

FH20T را می توان در اینورترهای فتوولتائیک و سیستم های PV برای سوئیچینگ بار، کنترل توان کمکی و کنترل خروجی استفاده کرد. هنگامی که طراحی باید با IEC62109-2:2011 مطابقت داشته باشد، نسخه BG با فاصله تماس 2.0 میلی متری را می توان انتخاب کرد.

شمع های شارژ

در شمع های شارژ، FH20T را می توان برای سوئیچینگ برق داخلی، کنترل خروجی و کنترل بار کمکی استفاده کرد. قابلیت سوئیچینگ 43A و نصب PCB آن را برای طراحی تجهیزات شارژ فشرده مناسب می کند.

تجهیزات انرژی نو

برای سایر تجهیزات انرژی جدید، FH20T یک راه حل سوئیچینگ برای کنترل قدرت و سوئیچینگ بار ارائه می دهد. اگر رله برای حمل جریان پیوسته استفاده می شود، درجه بندی باید بر اساس دمای محیط، فویل مسی PCB و افزایش دمای ترمینال ارزیابی شود.

سوالات متداول

نتیجه گیری

رله انرژی جدید FH20T قابلیت سوئیچینگ 43A، نسخه BG ≥2.0mm شکاف ایمنی، انطباق IEC62109-2:2011، سیستم عایق UL کلاس F و عملکرد کاهش ولتاژ سیم پیچ را به عنوان رقابت اصلی خود می گیرد. این نه تنها الزامات عایق بندی ایمنی دقیق اینورترهای فتوولتائیک را برآورده می کند، بلکه با پیگیری جریان بالا و عمر طولانی در شمع های شارژ خودروهای الکتریکی سازگار است. طراحی فشرده PCB و سازگاری محیطی انعطاف پذیر آن را به یک جزء کلیدی قابل اعتماد در محصولات انرژی جدید تبدیل می کند.

برای مدل های بیشتر ولتاژ سیم پیچ یا خدمات سفارشی سازی، لطفاً با تیم پشتیبانی فنی ما تماس بگیرید. مشخصات ممکن است بدون اطلاع قبلی تغییر کند. لطفاً به آخرین دیتاشیت رسمی مراجعه کنید.
