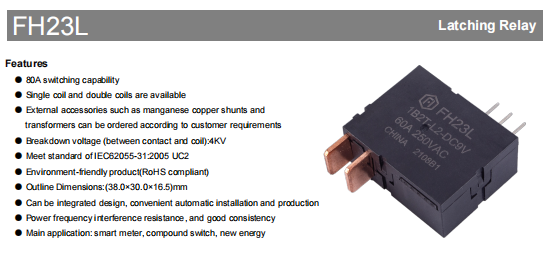

این FH23L عملکرد بالایی دارد رله قفل برقی برای کنتورهای هوشمند، کلیدهای ترکیبی و کاربردهای انرژی جدید طراحی شده است. با ظرفیت سوئیچینگ قدرتمند 80 آمپر و عملکرد الکتریکی عالی، FH23L عملکرد پایدار را در محیط های سخت حفظ می کند و الزامات استاندارد IEC62055-31:2005 UC2 را برآورده می کند.

مزایای اصلی

صرفه جویی در مصرف انرژی: طراحی حفظ مغناطیسی فقط در حالت سوئیچینگ به انرژی الکتریکی نیاز دارد و مصرف انرژی را به میزان قابل توجهی کاهش می دهد

بار فوق العاده: حداکثر جریان سوئیچینگ 80 آمپر، ظرفیت سوئیچینگ 15000 VA، تقاضای برق بالا را برآورده می کند

ماندگاری طولانی: عمر مکانیکی تا 100000 سیکل، عمر الکتریکی 5000 سیکل (استاندارد UC2)

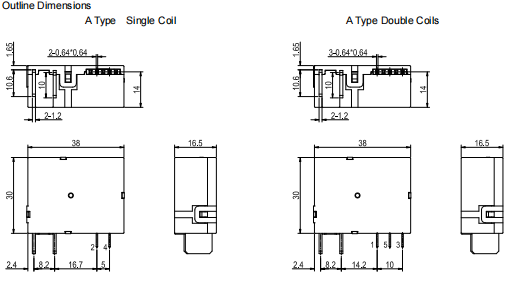

طراحی جمع و جور: اندازه جمع و جور 38.0 x 30.0 x 16.5 میلی متر، نصب آسان برای اتوماسیون

سازگاری با محیط زیست: سازگار با RoHS، محصول سبز

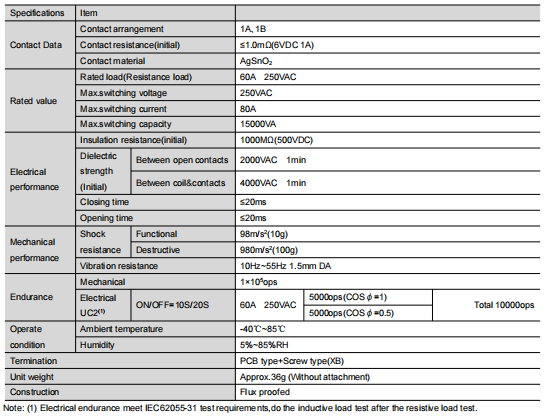

نکات برجسته پارامتر فنی

ویژگی های الکتریکی

مقاومت تماس: ≤1.0mΩ (مقدار اولیه)

مقاومت عایق: 1000MΩ (500VDC)

قدرت تحمل ولتاژ: 2000VAC (1 دقیقه)

زمان تعویض: ≤20ms (بستن/قطع اتصال)

سازگاری محیطی

دمای عملیاتی: -40℃~85℃ محدوده دمای گسترده

محدوده رطوبت: 5٪ ~ 85٪ RH

مقاومت در برابر لرزش: 10 هرتز ~ 55 هرتز، دامنه 1.5 میلی متر

مقاومت در برابر ضربه: عملکردی 98 متر بر ثانیه (10 گرم)، مخرب 980 متر بر ثانیه (100 گرم)

تنظیمات همه کاره

این FH23L provides flexible configuration options to meet the needs of different applications:

گزینه های نوع سیم پیچ

نسخه تک کویل: صرفه جویی در فضا، سیم کشی را ساده می کند

نسخه کویل دوگانه: کنترل مستقل باز و بسته شدن، عملکرد قابل اطمینان تر قابل اطمینان

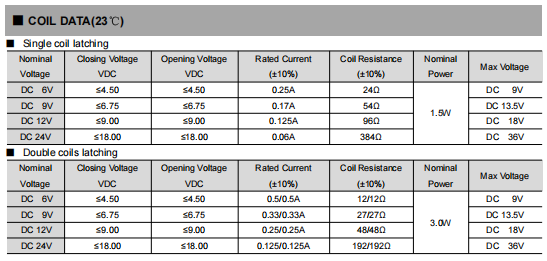

مشخصات ولتاژ

پشتیبانی از انواع ولتاژهای DC: 6 ولت / 9 ولت / 12 ولت / 24 ولت، هر مشخصات ولتاژ پارامترهای ولتاژ مسدود / آزاد کننده دقیق را ارائه می دهد

لوازم جانبی اختیاری

لوازم جانبی خارجی مانند شنت ها و ترانسفورماتورهای منگنز مسی با توجه به نیاز مشتریان در دسترس هستند

سناریوهای کاربردی معمولی

سیستم اندازه گیری هوشمند: کنترل دقیق، عملکرد کم مصرف انرژی

تجهیزات انرژی جدید: اینورترهای خورشیدی، سیستم کنترل نیروی باد

دستگاه سوئیچینگ مرکب: سوئیچینگ مدار با قابلیت اطمینان بالا

سیستم خانه هوشمند: نصب ریل DIN، صرفه جویی در فضا

توصیه های نصب و استفاده

ولتاژ رانندگی توصیه شده 1 تا 1.5 برابر ولتاژ نامی است

عرض پالس ≥50ms، از انرژی دهی طولانی مدت (بیش از 1 دقیقه) اجتناب کنید.

لحیم کاری نقطه ای برای پایانه های بار توصیه می شود، از لحیم کاری مجدد یا لحیم کاری موجی خودداری کنید

قبل از استفاده وضعیت رله ها را تأیید کنید و در صورت لزوم تنظیم مجدد کنید

خدمات سفارشی

FH23L از سفارشی سازی شخصی، از جمله مواد تماس، نوع نصب PCB، پیکربندی سیم پیچ و غیره پشتیبانی می کند. تیم مهندسی ما می تواند پشتیبانی فنی حرفه ای و راه حل هایی را برای شما ارائه دهد.

برای پیکربندی بهینه رله‌های برقی FH23L، ارائه راه‌حل‌های سوئیچینگ مطمئن برای کنتورهای هوشمند و پروژه‌های انرژی جدید، همین امروز با ما تماس بگیرید.

این FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
