رله صنعتی FH37

را رله FH37 یک جزء کنترلی با قابلیت اطمینان بالا است که در درجه اول برای شرایط صنعتی سخت ساخته شده است. ظرفیت سوئیچینگ بالا تا 15 آمپر، تنظیمات تماس انعطاف پذیر، ساختار مکانیکی قوی و ویژگی های نصب راحت را ادغام می کند. این محصول دارای طراحی ضد شار است و دارای پوشش شفاف گرد و غبار است، از حالت های نصب متعدد پشتیبانی می کند و با سوکت های رله مختلف سازگار است. این به دنبال ارائه یک راه حل کنترل بار قابل اعتماد، طولانی مدت و به راحتی قابل نگهداری برای سیستم های اتوماسیون صنعتی است. این مشخصات یک نمای کلی از مشخصات فنی و پارامترهای عملکرد آن برای پشتیبانی از انتخاب و برنامه شما ارائه می دهد.

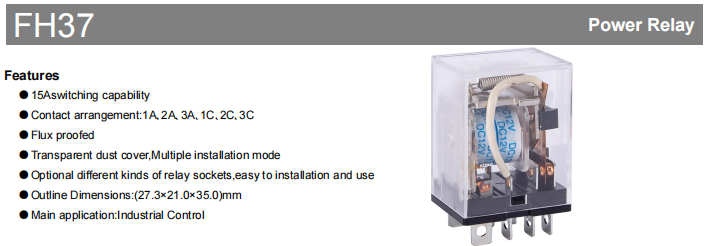

ویژگی های اصلی محصول

را main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

را design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

مشخصات فنی دقیق

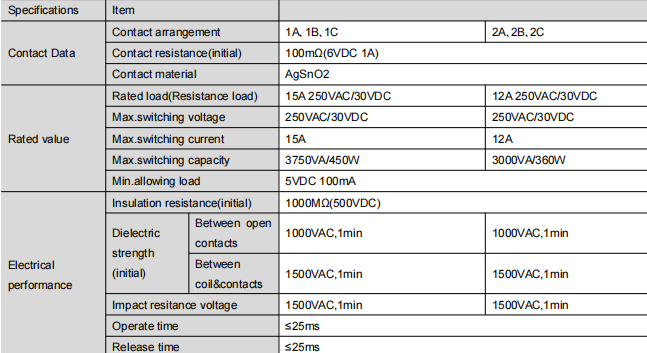

عملکرد الکتریکی

تنظیمات تماس: در اشکالی مانند 1A، 1B، 1C و غیره موجود است.

مقاومت تماس اولیه: ≤ 100mΩ (اندازه گیری شده در 6VDC، 1A).

بار نامی: 15A @ 250VAC / 30VDC (بار مقاومتی).

حداکثر ولتاژ سوئیچینگ: 250VAC / 30VDC.

حداکثر جریان سوئیچینگ: 15A.

مقاومت عایق: ≥ 1000MΩ (در 500VDC).

قدرت دی الکتریک:

بین کنتاکت های باز: 1000VAC به مدت 1 دقیقه.

بین سیم پیچ و کنتاکت: 1500VAC به مدت 1 دقیقه.

سرعت سوئیچینگ: زمان عملیات ≤ 25ms، زمان انتشار ≤ 25ms.

عمر الکتریکی: 100000 عملیات در بار مقاومتی نامی (15A، 250VAC/30VDC)، با چرخه ON/OFF 1s/9s در دمای اتاق.

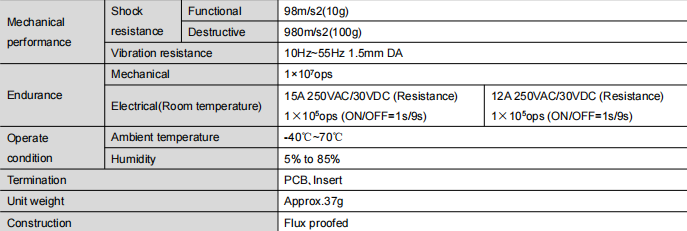

عملکرد مکانیکی و محیطی

عمر مکانیکی: تا 10,000,000 عملیات.

مقاومت در برابر ضربه:

عملکرد: 98 متر بر ثانیه (10 گرم).

مخرب: 980 متر بر ثانیه (100 گرم).

مقاومت در برابر لرزش: 10 هرتز تا 55 هرتز، 1.5 میلی متر DA.

دمای عملیاتی: -40 تا 70 درجه سانتیگراد.

رطوبت عملیاتی: 5% تا 85% RH (غیر متراکم).

خصوصیات فیزیکی

نوع ترمینال: سبک درج PCB.

وزن: تقریبا 37 گرم

ساخت و ساز: طراحی مهر و موم شده ضد شار.

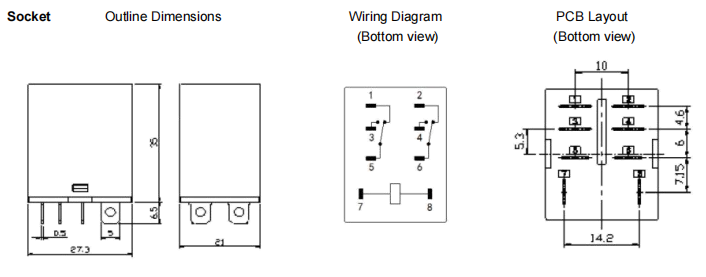

اطلاعات نصب و ابعاد

برای جزئیات دقیق موقعیت سوراخ نصب و ابعاد طرح، لطفاً به نقشه های محصول مراجعه کنید (شاخص مرجع: [38، 113، 925، 346]).

نکات تحمل:

خطوط تحمل ابعاد:

≤ 1 میلی متر: ± 0.2 میلی متر

1 میلی متر و <5 میلی متر: ± 0.3 میلی متر

≥5mm: ±0.5mm

تحمل طرح PCB (مگر اینکه مشخص شده باشد): ± 0.1 میلی متر

خلاصه

را FH37 series relay stands as a reliable foundation for کنترل صنعتی به لطف ظرفیت سوئیچینگ بالا، طول عمر مکانیکی و الکتریکی استثنایی، انعطاف پذیری محیطی قوی و طراحی نصب کاربر محور. این نه تنها نیازهای دقیق عملیات قابل اعتماد در محیط های سخت را برآورده می کند، بلکه قابلیت نگهداری سیستم را از طریق معماری شفاف و مدولار خود افزایش می دهد. هنگامی که FH37 را انتخاب می کنید، یک بخش اساسی برای سیستم کنترل خود دریافت می کنید که دوام و پایدار خواهد داشت.
