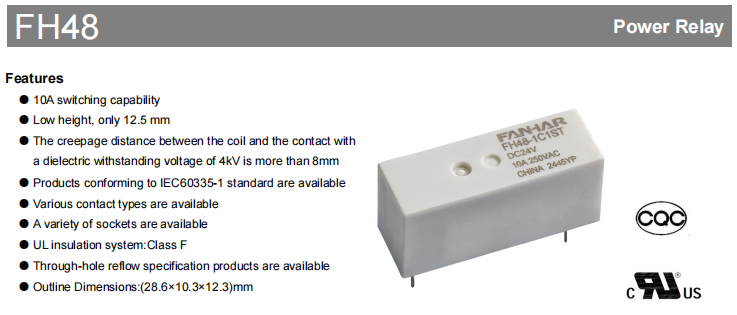

رله صنعتی FH48

تجهیزات اتوماسیون، لوازم خانگی و سیستم‌های کنترل صنعتی همگی به رله‌ها تکیه می‌کنند، زیرا آنها قابل اعتماد و کارآمد هستند. این هدف دقیقاً همان چیزی است که رله سری FH48 برای آن طراحی شده است. قابلیت سوئیچینگ بالا را ادغام می کند. همچنین دارای طراحی فوق العاده باریک است. عملکرد عایق دارد. دارای گواهینامه های گسترده است. این یک راه حل ناهموار و فشرده را در اختیار مهندسان قرار می دهد.

مزایای اصلی

ماهیت سری FH48 در تعادل مهندسی دقیق آن نهفته است. با وجود ابعاد جمع و جور آن 28.6×10.3×12.3 میلی متر، قادر است بارها را تا 10 آمپر تغییر دهد. ارتفاع بسیار کم آن که فقط 12.5 میلی متر است، به ویژه قابل توجه است، زیرا فضای ارزشمندی را برای دستگاه های الکترونیکی باریک فزاینده و چیدمان های PCB با چگالی بالا آزاد می کند. این محصول از طراحی مقاوم در برابر شار یا ساختار کاملاً بسته بندی شده با پلاستیک استفاده می کند، به طور موثر گرد و غبار، رطوبت، و گازهای SO₂s و گازهای مضر را دفع می کند. عملکرد در طیف وسیع دمایی از -40 تا 85 درجه سانتیگراد و سازگاری با محیط های مختلف از اتاق های تمیز تا تنظیمات صنعتی.

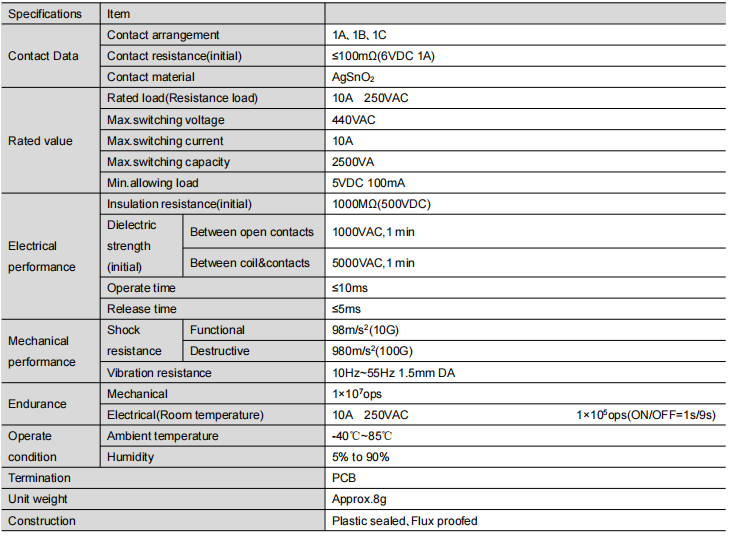

پارامترهای فنی کلیدی و عملکرد

این سری از رله ها عملکرد فوق العاده و جزئیات قابل اعتمادی را ارائه می دهد:

عملکرد الکتریکی : از مواد تماس اکسید قلع نقره (AgSnO2) استفاده می کند که مقاومت زیادی در برابر فرسایش قوس دارد. مقاومت اولیه تماس تا ≤100mΩ کم است که مصرف انرژی کم و عمر طولانی را تضمین می کند. مقاومت عایق به 1000MΩ می رسد و استحکام دی الکتریک بین سیم پیچ و کنتاکت ها 5000VAC است که یک مانع ایمنی قوی را تضمین می کند.

مکانیکی و دوام : عملکرد سریع و زمان انتشار (≤10ms / ≤5ms) پاسخ سریع را تضمین می کند. استقامت مکانیکی تا 10 میلیون عملیات است. تحت بار نامی 10A 250VAC، استقامت الکتریکی نیز به 10 میلیون عملیات می رسد و نیازهای عملیات پایدار طولانی مدت را برآورده می کند.

درایو انعطاف پذیر : مجموعه گسترده ای از گزینه های ولتاژ سیم پیچ از DC5V تا DC60V را با مصرف برق از 250mW تا 300mW ارائه می دهد که یکپارچگی یکپارچه با مدارهای کنترل متنوع را تسهیل می کند.

راهنمای پیکربندی و انتخاب انعطاف پذیر

سری FH48 پیکربندی های بسیار انعطاف پذیری را برای رفع نیازهای مختلف طراحی مدار فراهم می کند:

فرم تماس : سه پیکربندی ضروری را ارائه می دهد: 1A (معمولا باز)، 1B (معمولا بسته) و 1C (تغییر).

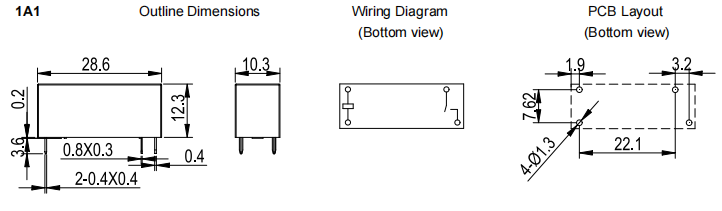

نوع نصب : بسیاری از پیکربندی‌های پین PCB (نوع 1، 2، 3) با شماتیک‌های ابعادی جامع و دستورالعمل‌های سیم‌کشی برای تکمیل آنها در نظر گرفته شده‌اند.

سطح حفاظت :انتخاب بین نوع استاندارد مقاوم در برابر شار و نسخه کاملاً پلاستیکی مهر و موم شده به محیط عملیاتی بستگی دارد.

کد سفارش "FH48-1A1ST-XXXDC12V" به وضوح نوع، فرم تماس، سبک نصب، ساختار، مواد تماس و ولتاژ سیم پیچ را نشان می دهد و انتخاب دقیق را تسهیل می کند.

تاییدیه های ایمنی و انطباق

این محصول چندین گواهینامه بین المللی ایمنی را دریافت کرده است، از جمله:

UL / cUL (شماره فایل E475405)

TÜV (شماره پرونده R 50610371)

CQC (شماره فایل CQC23002412542)

این گواهینامه ها رتبه بندی های ولتاژ و شرایط بار متنوعی را در بر می گیرد و نشان می دهد که رله FH48 به استانداردهای ایمنی دقیق بین المللی پایبند است و برای استفاده در بازارهای جهانی، به ویژه در بخش هایی مانند لوازم خانگی (IEC60335-1) و کنترل صنعتی مناسب است.

حوزه های کاربردی

رله سری FH48 به دلیل عملکرد قابل اعتماد و طراحی فشرده خود به طور گسترده در موارد زیر استفاده می شود:

لوازم خانگی : کنترل اصلی یا کلید برق در کولر گازی، ماشین لباسشویی، ماشین ظرفشویی و غیره.

کنترل صنعتی : ماژول های خروجی برای کنترل کننده های منطقی قابل برنامه ریزی، کنترل کننده های موتور و ابزار دقیق.

تجهیزات برق : سیستم های یو پی اس، ماژول های توزیع برق، کنتورهای هوشمند.

زیرساخت ارتباطی: تجهیزات ایستگاه پایه، مدیریت انرژی شبکه.

خودروهای انرژی نو : مدارهای تکمیلی برای مدیریت باتری، تنظیم شارژ و غیره.

نتیجه گیری

رله سری FH48 با عملکرد الکتریکی، ساختار مکانیکی قوی، گزینه‌های طراحی انعطاف‌پذیر، و گواهی‌های ایمنی جامع، به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل شده است که به قابلیت اطمینان بالا و طراحی صرفه‌جویی در فضا نیاز دارند. این فقط یک جزء نیست، بلکه یک شریک ضروری در تضمین عملکرد قابل اعتماد و ایمن تجهیزات شما است.
