رله انرژی جدید با جریان بالا FH63NE 120A - طراحی شده برای ذخیره انرژی فتوولتائیک و منابع برق صنعتی

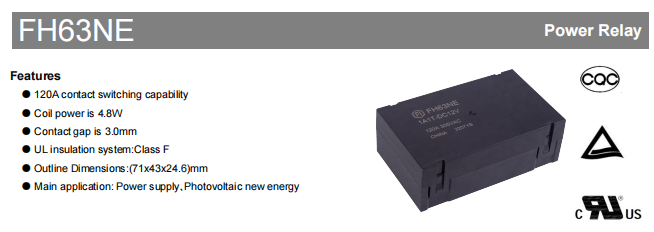

را FH63NE یک جریان با کارایی بالا است رله انرژی جدید توسعه یافته توسط FANHAR برای فتوولتائیک (PV) انرژی جدید و سیستم های منبع تغذیه. دارای قابلیت سوئیچینگ تماس 120 آمپر، ابعاد 71 میلی متر × 43 میلی متر × 24.6 میلی متر، سیستم عایق کلاس F UL و فاصله تماس 3.0 میلی متر است. FH63NE با عملکرد الکتریکی فوق‌العاده، طراحی ایمنی قوی و گواهی‌های بین‌المللی جامع، به انتخابی ایده‌آل برای برنامه‌های کاربردی مانند اینورترهای PV، سیستم‌های ذخیره انرژی، و منابع تغذیه صنعتی تبدیل شده است.

در پس زمینه رشد سریع در صنعت انرژی های جدید، ظرفیت نصب شده اینورترهای PV و سیستم های تبدیل توان (PCS) به طور قابل توجهی افزایش یافته است و تقاضا برای تطبیق رله های انرژی جدید را افزایش می دهد. رله‌های AC انرژی جدید به‌عنوان اجزای کلیدی سوئیچینگ الکترونیکی در شمع‌های شارژ EV، اینورترهای PV و سیستم‌های ذخیره‌سازی انرژی، باید الزامات سختگیرانه‌ای را برای ولتاژ بالا، جریان بالا، استحکام عایق بالا و عمر الکتریکی طولانی برآورده کنند. FH63NE دقیقاً در پاسخ به این روند صنعت توسعه یافته است و به طور موثر نیاز فوری بازار به رله های با جریان بالا و قابلیت اطمینان بالا را برطرف می کند.

مشخصات الکتریکی کلیدی: ظرفیت بار، پاسخ، عایق و مواد تماس

ظرفیت بار بالا

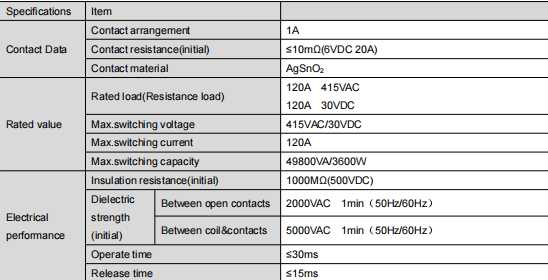

را FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

پاسخ سریع و عمر طولانی

را رله دارای زمان کار ≤30ms و زمان انتشار ≤15ms برای پاسخ سریع. استقامت مکانیکی عملیات 1×106 است. طول عمر الکتریکی نیز به عملیات 1×106 در دمای محیط 85 درجه سانتیگراد با بار مقاومتی 120A 415VAC (روشن/خاموش = 1s/9s) می رسد. این استقامت در میان رله‌های مشابه با جریان بالا عالی است و نیازهای پایداری طولانی‌مدت سیستم‌های PV را برآورده می‌کند.

عایق برتر و استحکام دی الکتریک

را FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

مواد تماس پیشرفته

را FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

مشخصات سیم پیچ و طراحی کارآمد انرژی

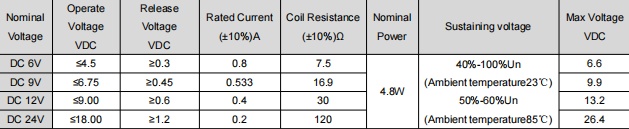

را FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

نکات انتخاب:

را coil rated voltage should match the control system supply, considering power fluctuations.

برای کاهش گرمایش کویل، از تابع ولتاژ نگهدارنده (40%~100% Un) استفاده کنید، اما مطمئن شوید که ولتاژ نگهدارنده کمتر از ولتاژ کار نباشد و از حداکثر ولتاژ پیوسته تجاوز نکند.

مقاومت سیم پیچ در 85 ℃ افزایش می یابد و ولتاژ کار بر این اساس تغییر می کند. اجازه دادن حاشیه کافی در کاربردهای عملی.

تاییدیه های ایمنی و انطباق

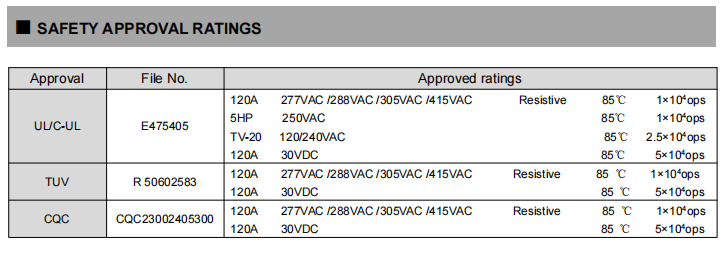

را FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

سازگاری محیطی و عملکرد مکانیکی

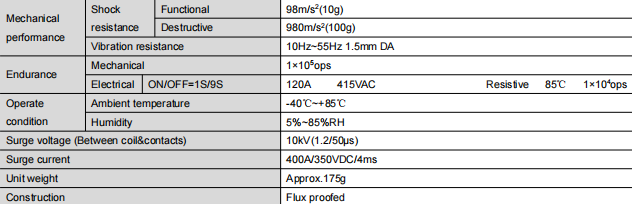

را FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

را product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

ابعاد و نکات نصب

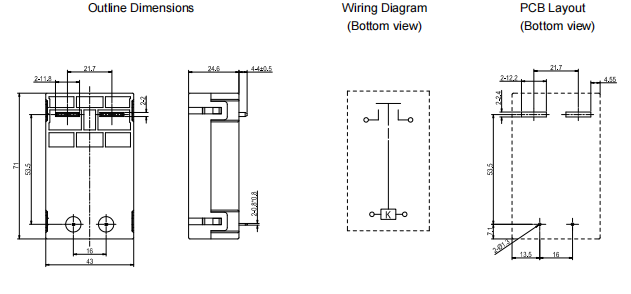

ابعاد طرح: 71×43×24.6 میلی متر (L×W×H).

فاصله پین ​​و چیدمان PCB: برای ابعاد بدون تلورانس مشخص، تحمل ≤1mm ± 0.2mm، 1mm~5mm تحمل ±0.3mm، ≥5mm تحمل ±0.5mm. تحمل نامشخص طرح PCB همیشه ± 0.1 میلی متر است.

لحیم کاری: پایانه های بار مسی – دمای لحیم کاری توصیه شده 260℃±5℃، زمان 3-5 ثانیه. برای جلوگیری از آسیب رساندن به سیم پیچ یا کنتاکت ها از دمای بالای طولانی مدت خودداری کنید.

حفاظت: ساختار ضد شار، مقاوم در برابر آلودگی شار لحیم کاری موج، اما نباید در حلال های تمیز کننده غوطه ور شود.

جابجایی: از افتادن یا ضربه خارجی برای جلوگیری از تغییر شکل تماس یا انحراف پارامتر خودداری کنید.

سناریوهای کاربردی معمولی

FH63NE با قابلیت سوئیچینگ 120A با جریان بالا و قابلیت اطمینان بالا، عمدتاً در موارد زیر استفاده می شود:

انرژی نو فتوولتائیک : پشتیبانی از رشته PV و کنترل حلقه جریان بالا، مناسب برای قطع ایمنی سمت AC در سیستم های انرژی خورشیدی.

منابع تغذیه : سوئیچینگ بار برای منابع تغذیه صنعتی و سیستم های UPS.

شمع شارژ EV : کنترل روشن/خاموش جریان برای تجهیزات شارژ خودروهای الکتریکی.

محدوده دمای عملیاتی گسترده و عایق عالی و طراحی مقاوم در برابر ولتاژ آن را به ویژه برای محیط‌های سخت بیرونی و صنعتی مناسب می‌سازد.
