صفحه اصلی / اخبار / اخبار صنعت / رله DC ولتاژ بالا FH80NE-40 40A 450VDC | معرفی محصول برای رله های پیش شارژ و گرمایش انرژی های جدید
بررسی اجمالی محصول

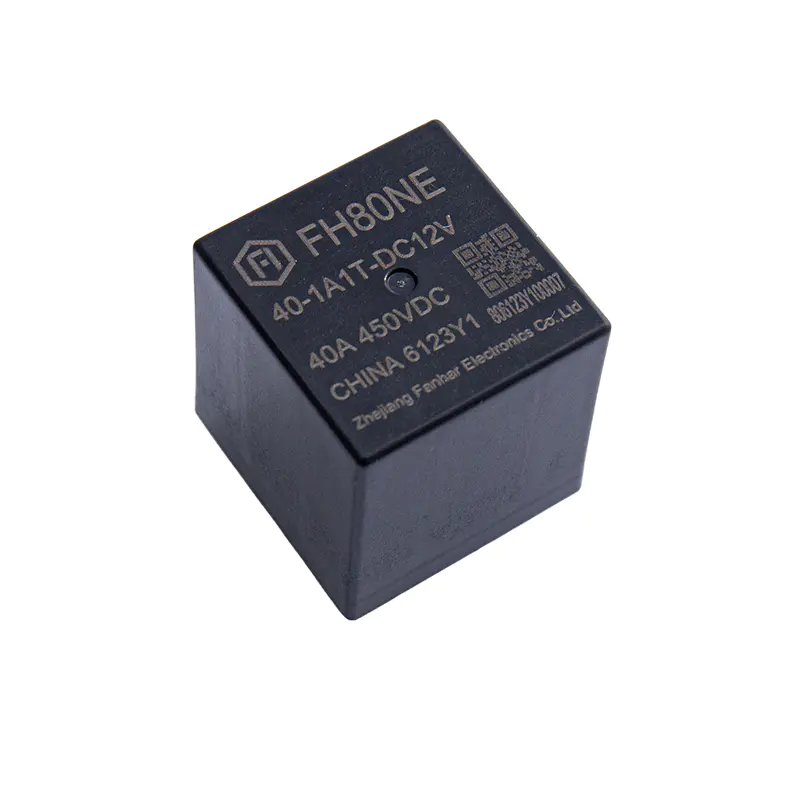

را FH80NE-40 یک رله DC با ولتاژ بالا 40 آمپری است که برای سیستم های ولتاژ بالا در خودروهای انرژی جدید طراحی شده است. این عمدتا برای برنامه های رله قبل از شارژ و رله گرمایش در نظر گرفته شده است. این محصول قابلیت حمل جریان پیوسته 40 آمپر در 85 درجه سانتی گراد، بار نامی 40 آمپر 450 ولت دی سی و حداکثر ولتاژ سوئیچینگ تا 750 ولت دی سی را ارائه می دهد. همچنین از قابلیت جریان زیاد کوتاه مدت پشتیبانی میکند و آن را برای سناریوهای نصب PCB با الزامات بالا برای قابلیت اطمینان، قابلیت تحمل دی الکتریک و ابعاد فضا مناسب میسازد.
را product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

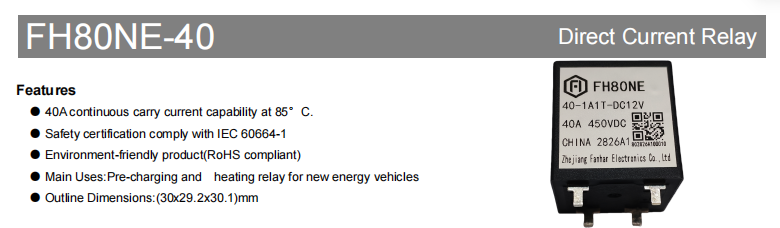

رله DC ولتاژ بالا FH80NE-40 40A 450VDC را FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. مشاهده محصول → پس زمینه کاربرد صنعت
با توسعه پلت فرم های ولتاژ بالا در وسایل نقلیه انرژی جدید، مدارهای پیش شارژ و مدارهای مدیریت حرارتی به طور فزاینده ای نیازهای بیشتری برای رله ها دارند:
رله پیش شارژ : در لحظه روشن شدن، مقاومت پیش شارژ جریان شارژ خازن باس را محدود می کند تا از جوش خوردن کنتاکت های رله اصلی در اثر جریان هجومی جلوگیری کند. پس از اتمام پیش شارژ، رله اصلی بسته می شود و رله پیش شارژ باز می شود. FH80NE-40 دارای قابلیت حمل جریان مداوم 40 آمپر و قابلیت جریان بالا در کوتاه مدت است که آن را به عنوان یک جزء کنترل در مدارهای پیش شارژ مناسب می کند.
رله گرمایش : سناریوهایی مانند مدیریت حرارتی باتری و بخاری های PTC در خودروهای انرژی جدید به رله های DC با ولتاژ بالا برای کنترل روشن/خاموش مدارهای گرمایشی نیاز دارند. بار نامی 450VDC FH80NE-40، حداکثر ولتاژ سوئیچینگ 750 ولت دی سی و مواد تماس AgSnO2 میتواند نیازهای کلیدزنی مطمئن مدارهای گرمایش ولتاژ بالا را برآورده کند.
نصب PCB : این محصول از ساختار پایانه PCB استفاده می کند که ادغام آن را در واحدهای کنترل الکترونیکی مانند BMS، PDU و جعبه های توزیع برق ولتاژ بالا آسان می کند. برای قرار دادن خودکار و لحیم کاری مناسب است.
عملکرد اصلی و مزایای کلیدی
بار قوی و قابلیت سوئیچینگ
را FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
را FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
این قابلیت آن را قادر میسازد تا شرایط هجومی و جریان بالا آنی را در مدارهای پیششارژ و گرمایش کنترل کند، و آن را برای سناریوهای نصب PCB در سیستمهای DC ولتاژ بالا خودروهای انرژی جدید مناسب میسازد.
پاسخ سریع و عمر طولانی
را FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
از نظر زندگی:
- عمر مکانیکی: 1×105 عملیات
- عمر الکتریکی (بار مقاومتی): 450VDC / 40A: 1×10³ عملیات، 450VDC / 10A: 1×104 عملیات
در طول انتخاب واقعی، عمر باید بر اساس جریان بار، ولتاژ و فرکانس سوئیچینگ ارزیابی شود تا اطمینان حاصل شود که الزامات عملیات طولانی مدت سیستم برآورده شده است.
عایق عالی و عملکرد مقاومت در برابر دی الکتریک
را FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- مقاومت عایق (اولیه): 1000MΩ (500VDC)
- قدرت دی الکتریک (اولیه): بین کنتاکت های باز: 2000VAC / 1min، بین سیم پیچ و کنتاکت ها: 3000VAC / 1min
را product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
مواد تماس پیشرفته و مقاومت تماس کم
را FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
را initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
مشخصات سیم پیچ و طراحی بازده انرژی
را FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| ولتاژ نامی | VDC ولتاژ کار | VDC ولتاژ آزاد | جریان رتبهبندی شده (±10%) | مقاومت سیم پیچ (±10%) | قدرت امتیازی | حداکثر ولتاژ (مقاومت کوتاه مدت) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500 میلی آمپر | 12Ω | 3W | DC 7.2 ولت |
| DC 9V | ≤6.75 | ≥0.45 | 333.3 میلی آمپر | 27Ω | DC 10.8 ولت | |
| DC 12 ولت | ≤9.00 | ≥1.2 | 250 میلی آمپر | 48Ω | DC 14.4 ولت | |
| DC 24 ولت | ≤18.00 | ≥2.4 | 125 میلی آمپر | 192Ω | DC 28.8 ولت | |
| DC 48 ولت | ≤36.00 | ≥4.8 | 62.5 میلی آمپر | 768Ω | DC 57.6V |
توجه: برای جلوگیری از گرمای بیش از حد و فرسودگی، ولتاژ اعمال شده به سیم پیچ نباید برای مدت طولانی از حداکثر ولتاژ نگهدارنده تجاوز کند. حداکثر ولتاژ بالاترین ولتاژی است که رله می تواند برای مدت کوتاهی تحمل کند.
سازگاری محیطی و عملکرد مکانیکی
را FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
نمای کلی مشخصات فنی
| مورد | پارامتر |
|---|---|
| فرم تماس | 1A (1 مخاطب معمولاً باز) |
| مواد تماس | AgSnO2 |
| تماس با مقاومت | ≤5mΩ (6VDC 20A) |
| جریان رتبه بندی شده | 40A |
| بار نامی (مقاومتی) | 40A 450VDC |
| حداکثر ولتاژ سوئیچینگ | 750VDC |
| حداکثر جریان شکست | 50A (450VDC، ≥1 کارکرد) |
| حداکثر ظرفیت سوئیچینگ | 22500VA |
| مقاومت عایق | 1000MΩ |
| قدرت دی الکتریک (اولیه) | بین مخاطبین باز: 2000VAC/1min. بین سیم پیچ و کنتاکت: 3000VAC/1min |
| زمان عملیات | ≤30ms (در ولتاژ نامی) |
| زمان انتشار | ≤10ms (در ولتاژ نامی) |
| زندگی مکانیکی | عملیات 1×105 |
| زندگی الکتریکی | سوئیتینگ: 1×103ops (450VDC,40A) سوئیتینگ: 1×104ops (450VDC،10A) سوئیتینگ: 4×103ops (650VDC،12A) ساخت: 7.5×104ops (450VDC,35A) ساخت: 5×104ops (750VDC,40A) |
| ظرفیت حمل فعلی | 40A 60A:30 دقیقه 80A:60s 160A：5 ثانیه 240A:3s 400A：0.6s |
| دمای محیط | <-40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت | 5% تا 85% RH |
| وزن | تقریبا 55 گرم |
| ابعاد طرح | 30×29.2×30.1 میلی متر |
| ساختار ترمینال | ترمینال PCB |
توجه: داده های فوق مقادیر اولیه هستند. مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ابعاد، سیم کشی و چیدمان PCB
را FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
تاییدیه های ایمنی و انطباق
- مطابق با الزامات ایمنی IEC 60664-1 است.
- محصول سازگار با RoHS
- گواهینامه های UL/C-UL، TUV، و CQC در انتظار هستند.
- رتبه مورد تایید: سوئیچینگ مقاومتی 40A 450VDC 1000ops (عملیات 1×10³) @85°C.
- را specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
سناریوهای کاربردی معمولی
پیش شارژ خودرو انرژی نو : قابلیت حمل جریان پیوسته 40 آمپر (85 درجه سانتیگراد)، مقاومت کوتاه مدت 80A/60s، 160A/5s، 240A/3s و 400A/0.6s، مناسب برای کنترل روشن/خاموش در مدارهای پیش شارژ.
گرمایش خودرو با انرژی جدید : بار نامی 40A 450VDC، حداکثر ولتاژ سوئیچینگ 750VDC، مناسب برای مدارهای گرمایش با ولتاژ بالا مانند گرمایش PTC.
مدیریت حرارتی باتری / کنترل گرمایش PTC : دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد، تماس AgSnO2، مناسب برای محیط های با دمای بالا و پایین در وسایل نقلیه.
سناریوهای دیگر نصب PCB : طرف بار دارای قطبیت (1، 2-)، طرف سیم پیچ بدون قطبیت (5، 6)، شرایط لحیم کاری 260 درجه سانتی گراد ± 5 درجه سانتی گراد / 3-5 ثانیه است.
انتخاب خاص باید بر اساس بار واقعی، ولتاژ سیم پیچ، الزامات عمر، و وضعیت گواهی تایید شود.
اقدامات احتیاطی نصب و استفاده
برای حفظ پارامترهای عملکرد اولیه، محصول را رها نکنید و آن را در معرض ضربه خارجی قرار ندهید.
دمای لحیم کاری برای پایانه های خروجی بار مسی: 5 ± 260 درجه سانتی گراد، زمان لحیم کاری 3 تا 5 ثانیه.
را load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
را coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
این رله یک مدل سفارشی مهندسی شده است. نمونه های ارائه شده فقط برای مرجع هستند. برای انتخاب دقیق، لطفا با شرکت ژجیانگ فنهار الکترونیک، با مسئولیت محدود تماس بگیرید.
را specification is for reference only. Specifications are subject to change without notice.
سوالات متداول
Q1: کاربردهای اصلی FH80NE-40 چیست؟
عمدتاً برای رلههای پیششارژ خودروهای انرژی جدید و رلههای گرمایش استفاده میشود و همچنین میتواند در سناریوهای نصب PCB مانند مدیریت حرارتی باتری، کنترل گرمایش PTC، BMS/PDU و حلقههای کنترل ولتاژ بالا DC استفاده شود.
Q2: بار نامی و حداکثر ظرفیت سوئیچینگ FH80NE-40 چقدر است؟
بار نامی: 40A 450VDC (بار مقاومتی)؛ حداکثر ظرفیت سوئیچینگ: 22500 VA.
Q3: قابلیت های حمل جریان مداوم و حمل جریان کوتاه مدت چیست؟
دارای قابلیت حمل جریان پیوسته 40 آمپر در دمای 85 درجه سانتیگراد است. قابلیت حمل جریان کوتاه مدت: 80A/60s، 160A/5s، 240A/3s، 400A/0.6s.
Q4: حداکثر ولتاژ سوئیچینگ و حداکثر جریان شکست چیست؟
حداکثر ولتاژ سوئیچینگ: 750VDC; حداکثر جریان قطع: 50A (450VDC، ≥1 عملکرد).
Q5: فرم تماس، مواد تماس و مقاومت تماس چیست؟
فرم تماس: 1A معمولاً باز است. مواد تماس: AgSnO2; مقاومت تماس اولیه: ≤5mΩ (6VDC 20A).
Q6: آیا سفارشی سازی پشتیبانی می شود؟ چگونه سفارش دهیم؟
فرم تماس: 1A معمولاً باز است. مواد تماس: AgSnO2; مقاومت تماس اولیه: ≤5mΩ (6VDC 20A).
خلاصه
را FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
برای آخرین مشخصات، گواهینامههای گواهی، پشتیبانی نمونه، یا توصیههای انتخاب سفارشی، لطفاً با شرکت ژجیانگ فنهار الکترونیکس تماس بگیرید.
