صفحه اصلی / اخبار / اخبار صنعت / رله انرژی جدید سری W12T-50: بار زیاد، عایق بالا، مشخصات متعدد، طراحی شده برای تجهیزات انرژی جدید
قابلیت سوئیچینگ بار بالا برای رفع نیازهای کنترل روشن/خاموش تجهیزات انرژی جدید

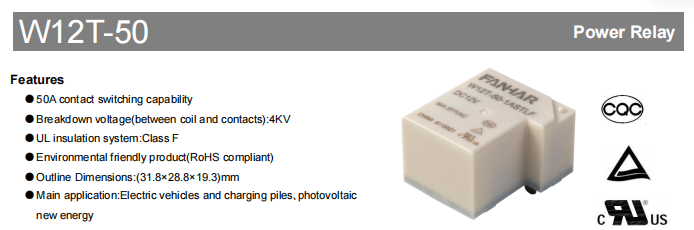

با توسعه سریع وسایل نقلیه الکتریکی، امکانات شارژ و سیستم های تولید برق فتوولتائیک، رله ها با الزامات بالاتری برای قابلیت اطمینان سوئیچینگ و پایداری طولانی مدت در کاربردهای ولتاژ بالا و جریان بالا مواجه هستند. را W12T-50 رله انرژی جدید سری به طور خاص برای کنترل سوئیچینگ مدار در بخش انرژی جدید طراحی شده است. برای سوئیچینگ و کنترل مدار اصلی در وسایل نقلیه الکتریکی، شمع های شارژ، اینورترهای فتوولتائیک و تجهیزات مشابه مناسب است. این رله دارای طراحی فشرده PCB-mount با ابعاد خارجی 31.8×28.8×19.3 میلی متر و وزن تقریباً 30 گرم است. این در دو ترتیب تماس موجود است: 1A (یک فرم A، معمولاً باز) و 1C (یک فرم C، تغییر)، که امکان انتخاب انعطاف پذیر بر اساس الزامات مدار مختلف را فراهم می کند.
| مشخصات | مورد | |
|---|---|---|
| اطلاعات تماس | هماهنگی تماس | 1A~1C |
| مقاومت تماس (اولیه) | 50mΩ (6VDC 1A) | |
| مواد تماس | AgSnO 2 | |
| ارزش رتبه بندی شده | بار نامی (بار مقاومتی) | NO: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC: 20A 277/250VAC |
| حداکثر ولتاژ سوئیچینگ | 277 VAC | |
| حداکثر جریان سوئیچینگ | 50A | |
| حداکثر ظرفیت سوئیچینگ | 138 50 VA | |
| حداقل بار مجاز | 5VDC 100mA |
طراحی عایق بالا برای افزایش ایمنی عملیاتی سیستم
تجهیزات انرژی جدید تحت شرایط ولتاژ بالا در مدت زمان طولانی کار می کنند و تقاضاهای سختگیرانه ای را برای عملکرد عایق رله ایجاد می کنند. W12T-50 از یک سیستم عایق کلاس F UL استفاده می کند. ولتاژ شکست بین سیم پیچ و کنتاکت ها برای نوع استاندارد 2500 VAC و برای نوع ولتاژ بالا تا 4000 VAC است. استحکام دی الکتریک بین کنتاکت های باز 1500 VAC برای 1 دقیقه و مقاومت عایق اولیه ≥1000 MΩ (اندازه گیری شده در 500 VDC) است. این ویژگی های طراحی به بهبود ایزولاسیون الکتریکی کمک می کند و محافظت قابل اعتمادی را برای عملکرد ایمن و پایدار سیستم فراهم می کند.
| عملکرد الکتریکی | ||
|---|---|---|
| مقاومت عایق (اولیه) | 1000MΩ (500VDC) | |
| قدرت دی الکتریک (اولیه) | بین مخاطبین باز | 1500 VAC، 1 دقیقه |
| بین سیم پیچ و تماس | 2500 VAC (نوع استاندارد) / 4000 VAC، 1 دقیقه | |
| زمان بهره برداری | ≤20 میلیثانیه | |
| زمان انتشار | ≤10 میلیثانیه | |
پایدار و قابل اعتماد، مناسب برای محیط های پیچیده صنعتی
W12T-50 علاوه بر عملکرد الکتریکی، بر قابلیت اطمینان مکانیکی و سازگاری محیطی نیز تأکید دارد. این رله در محدوده دمای محیطی -40 درجه سانتیگراد تا 85 درجه سانتیگراد و محدوده رطوبت 5٪ تا 90٪ به طور پایدار عمل می کند. عمر مکانیکی آن به عملیات 5×106 می رسد و نیازهای عملیات مکرر طولانی مدت را برآورده می کند. این محصول همچنین مقاومت خوبی در برابر شوک (شوک عملکردی 98 متر بر ثانیه، شوک مخرب 980 متر بر ثانیه) و مقاومت در برابر لرزش (10 هرتز تا 55 هرتز، دامنه دو برابری 1.5 میلیمتری) از خود نشان میدهد، که آن را برای تجهیزات روی برد و سیستمهای کنترل صنعتی که در آن به قابلیت اطمینان بالا نیاز است، مناسب میسازد.
| عملکرد مکانیکی | مقاومت در برابر ضربه | عملکردی | 98 متر بر ثانیه |
| مخرب | 980 متر بر ثانیه | ||
| مقاومت در برابر لرزش | 10Hz~55Hz 1.5mm DA | ||
| محیط و نصب | دمای محیط | -40 درجه سانتی گراد ~ 85 درجه سانتی گراد | |
| رطوبت | 5% تا 90% | ||
| فسخ | PCB | ||
| وزن | تقریبا 30 گرم | ||
| ساخت و ساز | ≤پلاستیک مهر و موم شده، ضد شار | ||
چندین گزینه ولتاژ سیم پیچ و مصرف برق برای تطبیق با سیستم های کنترل مختلف
برای قرار دادن مدارهای کنترلی مختلف، W12T-50 در دو نسخه مصرف برق سیم پیچ ارائه می شود: نوع استاندارد و نوع حساس. نوع استاندارد دارای مصرف برق سیم پیچ تقریباً 1.2 وات است و در شش درجه ولتاژ DC موجود است: 5 ولت، 6.5 ولت، 12 ولت، 24 ولت، 48 ولت و 110 ولت. نوع حساس حدود 0.9 وات مصرف می کند و همان محدوده ولتاژ را پوشش می دهد. هر دو نسخه یک انتخاب دارند افزایش ولتاژ ≤75% ولتاژ نامی و ولتاژ کاهشی ≥10% ولتاژ نامی. زمان عمل ≤20 ms و زمان انتشار ≤10 ms است. طراحی یکپارچه سیم پیچ نیازهای سیستم های کنترل مختلف را برآورده می کند و امکان انتخاب انعطاف پذیر بر اساس قابلیت درایو را فراهم می کند.
دو نوع حفاظت برای سازگاری با محیط های عملیاتی مختلف
W12T-50 در دو نوع محفظه موجود است: پلاستیک مهر و موم شده و ضد شار. نوع پلاستیکی مهر و موم شده کاملاً محصور است و به طور موثر از ورود گازهای مضر مانند H2S، SO2، NO2 و همچنین گرد و غبار جلوگیری می کند. برای محیط های سخت مانند مکان های صنعتی و شمع های شارژ در فضای باز توصیه می شود. نوع ضد شار تنها از نفوذ شار در حین لحیم کاری جلوگیری می کند و برای تجهیزات داخلی تمیز مناسب است. توصیه انتخاب: برای محیط های تمیز، نوع ضد شار توصیه می شود. برای محیط های ناپاک (حاوی H2S، SO2، NO2، گرد و غبار، و سایر آلاینده ها)، نوع مهر و موم پلاستیکی انتخاب ارجح است.
طراحی فشرده برای ادغام آسان تجهیزات

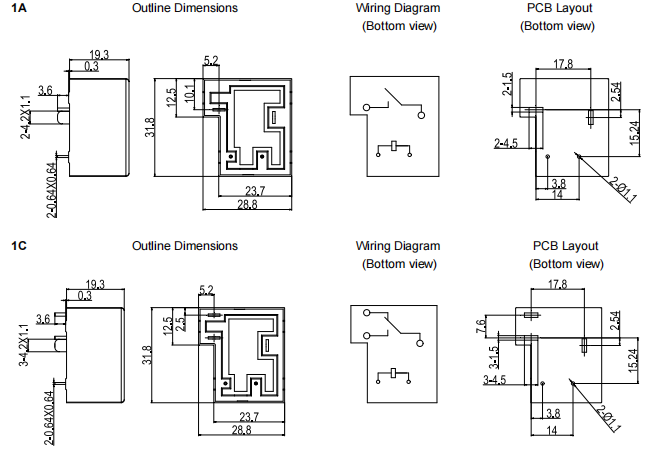

W12T-50 از یک پلت فرم فشرده یکپارچه با ابعاد خارجی 31.8×28.8×19.3 میلی متر استفاده می کند. برای ابعاد بدون تلورانس مشخص: ابعاد ≤1 میلی متر دارای تحمل ± 0.2 میلی متر است. ابعاد > 1 میلی متر و کمتر از 5 میلی متر تحمل 0.3 ± میلی متر دارند. ابعاد ≥5 میلی متر دارای تحمل ± 0.5 میلی متر است. برای چیدمان PCB، ابعاد نامشخص همیشه ± 0.1 میلی متر است. ابعاد نصب استاندارد و چیدمان پین ها یکپارچه سازی سریع و ارتقاء محصول را برای سازندگان تجهیزات تسهیل می کند.
مناطق کاربردی معمولی
W12T-50 با قابلیت تعویض بار بالا، عملکرد عایق بالا و طراحی پلت فرم بالغ، می تواند به طور گسترده در زمینه های زیر استفاده شود:
وسایل نقلیه برقی : کنترل مدار اصلی در سیستم های مدیریت باتری BMS
شمع های شارژ : حفاظت روشن/خاموش در پایانه های خروجی AC/DC
انرژی نو فتوولتائیک : سوئیچینگ مدار در اینورترها و جعبه های ترکیبی در این کاربردها، رله در درجه اول عملکردهایی مانند کنترل برق، سوئیچینگ مدار اصلی و قبل را انجام می دهد. کنترل شارژ، ارائه راه حل های کنترل جریان پایدار و قابل اعتماد برای سیستم.
سوالات متداول
Q1: زمینه های کاربردی اصلی W12T چیست؟ رله سری 50؟
سری W12T-50 عمدتاً برای کنترل سوئیچینگ مدار در بخش انرژی جدید، از جمله وسایل نقلیه الکتریکی، شمع های شارژ و اینورترهای فتوولتائیک استفاده می شود، جایی که عملکردهای سوئیچینگ مدار اصلی و کنترل قدرت را انجام می دهد.
Q2: قابلیت بارگذاری W12T چیست؟ 50؟
برای تماس معمولی باز (NO) تحت بار مقاومتی 277/250 VAC، جریان نامی در سه سطح موجود است: 40A، 50A و 60A. کنتاکت معمولی بسته (NC) 20A درجه بندی شده است. حداکثر ولتاژ سوئیچینگ 277 VAC، حداکثر جریان سوئیچینگ 50A و حداکثر ظرفیت سوئیچینگ 13850 VA است.
Q3: W12T چه عملکرد عایق دارد 50 ارائه؟
این سیستم عایق کلاس F UL را اتخاذ می کند. قدرت دی الکتریک بین کنتاکت های باز 1500 VAC/1min است. بین سیم پیچ و کنتاکت ها 2500 VAC برای نوع استاندارد و 4000 VAC برای بالا است. نوع ولتاژ مقاومت اولیه عایق ≥1000 MΩ (در 500 VDC) است.
Q4: تفاوت بین انواع پلاستیکی مهر و موم شده و ضد شار چیست و چگونه انتخاب کنیم؟
نوع پلاستیکی مهر و موم شده کاملا محصور است و می تواند در برابر گازهای خورنده (H2S، SO2، NO2) و گرد و غبار مقاومت کند. نوع ضد شار فقط از ورود شار در حین لحیم کاری جلوگیری می کند. برای محیط های تمیز، نوع ضد شار توصیه می شود. برای محیط های ناپاک (حاوی H2S، SO2، NO2، گرد و غبار و غیره)، نوع مهر و موم پلاستیکی توصیه می شود.
Q5: آیا می توان نوع استاندارد و نوع حساس را تعویض کرد؟
آنها را نمی توان مستقیماً تعویض کرد زیرا مقاومت سیم پیچ و مصرف برق آنها متفاوت است. نوع استاندارد به جریان درایو بالاتری نیاز دارد، در حالی که نوع حساس به جریان کمتری نیاز دارد. هنگام تعویض، پارامترهای محرک سیم پیچ باید بر اساس قابلیت مدار درایو دوباره محاسبه شوند.
