رله PCB چیست؟ رله PCB چگونه کار می کند؟

آشنایی با رله های PCB

تعریف رله PCB

رله PCB یا رله مدار چاپی به دستگاهی اطلاق می شود که روی PCB نصب می شود. این یک کلید برقی است که برای کنترل یک مدار پرقدرت با کمک یک سیگنال کم مصرف استفاده می شود. رله‌های PCB بر اساس حداقل اندازه، قابلیت اطمینان و سهولت استفاده در سیستم‌ها و دستگاه‌های الکترونیکی متعددی استفاده می‌شوند.

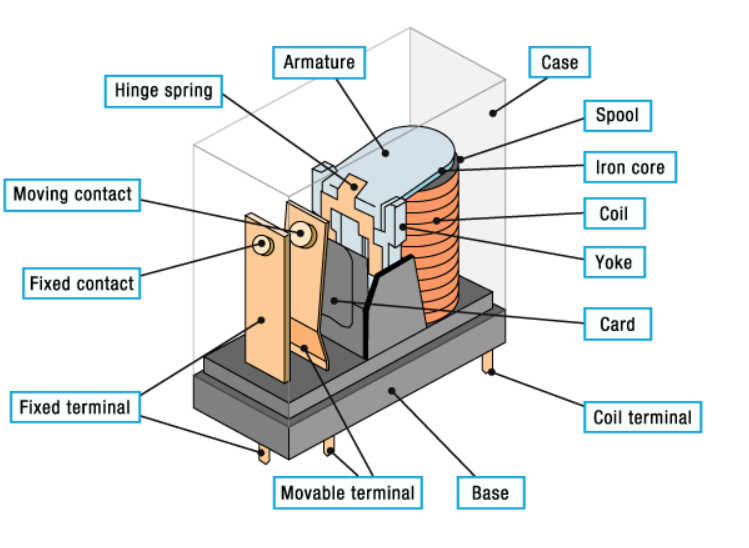

اجزای یک رله PCB

اجزای اصلی یک رله PCB عبارتند از:

سیم پیچ: سیم پیچ با عبور جریان الکتریکی از آن میدان مغناطیسی ایجاد می کند.

آرماتور: آرماتور: جزء متحرکی است که به میدان مغناطیسی ایجاد شده توسط سیم پیچ جذب می شود.

کنتاکت ها: کنتاکت ها نقاطی هستند که اتصال الکتریکی در آنها برقرار یا قطع شده است.

فنر: فنر آرمیچر را پس از قطع شدن سیم پیچ به موقعیت اولیه خود برمی گرداند.

نحوه کار رله های PCB

اصل الکترومغناطیسی

رله های PCB بر اساس اصول الکترومغناطیس کار می کنند. پدیده یک میدان مغناطیسی که هنگام عبور جریان از سیم پیچ ایجاد می شود به خوبی مستند شده است. این عمل آرمیچر را جذب می کند که به نوبه خود برای اتصال یا قطع مدار در کنتاکت ها حرکت می کند.

عملیات مدار

یک نیروی مغناطیسی از سیم پیچ آرمیچر را به سمت پایین می کشد، همانطور که رله تغذیه می شود، کنتاکت ها را می بندد و اجازه می دهد تا جریان در مدار مربوطه جریان یابد. فنر کنتاکت ها را باز می کند و جریان جریان را قطع می کند، زیرا سیم پیچ با بازگرداندن آرمیچر به موقعیت اولیه، برق قطع می شود.

سوئیچینگ منطق

رله‌های PCB همچنین می‌توانند به گونه‌ای ساخته شوند که تنظیمات سوئیچینگ متفاوتی داشته باشند، از جمله معمولاً باز (NO) و معمولاً بسته (NC). در مورد پیکربندی به طور معمول باز، کنتاکت ها پس از قطع برق باز می مانند و پس از روشن شدن بسته می شوند. در یک پیکربندی معمولی بسته، در صورت قطع برق، کنتاکت ها بسته می شوند و در صورت برق گرفتن باز می شوند.

انواع رله PCB

بر اساس اصل عملیات

رله های الکترومکانیکی

رله های الکترومکانیکی رایج ترین نوع رله های PCB هستند که از کنتاکت، آرمیچر و سیم پیچ تشکیل شده اند. رله‌های این نوع به دلیل قابلیت اطمینان و ظرفیت مدیریت ولتاژ و جریان بالا مشهور هستند.

رله های حالت جامد

رله های حالت جامد (SSR) هیچ قسمت متحرکی ندارند و برای کنترل جریان جریان به نیمه هادی ها متکی هستند. آنها در مقایسه با رله های الکترومکانیکی سرعت سوئیچینگ سریع تر، طول عمر بیشتر و قابلیت اطمینان بالاتر را ارائه می دهند.

رله های نی

رله های رید شامل یک جفت کنتاکت فرومغناطیسی (کلیدهای نی) هستند که درون یک لوله شیشه ای محصور شده اند.  آنها توسط یک میدان مغناطیسی خارجی هدایت می شوند و به دلیل نرخ سوئیچینگ سریع و مقاومت عایق افزایش یافته شناخته می شوند.

رله های هیبریدی

رله های هیبریدی ویژگی های رله های الکترومکانیکی و حالت جامد را با هم ترکیب می کنند. آنها از مزایای ظرفیت انتقال جریان بالا و سرعت سوئیچینگ سریع برخوردار هستند.

بر اساس قطب و پرتاب

SPDT

رله SPDT دارای یک قطب با دو موقعیت پرتاب است. می تواند یک ترمینال را به یکی از دو موقعیت رسانا متصل کند. یک مجموعه از مخاطبین بسته می ماند در حالی که دیگری در دو حالت رله SPDT باز می ماند و بالعکس.  رله های SPDT برای موقعیت هایی که باید بتوانید بین دو مدار مختلف سوئیچ کنید ایده آل هستند.

SPST

رله SPST یک رله تک قطبی و تک پرتابی است. قطب یک موقعیت پرتاب دارد و فقط می تواند یک مدار را تنظیم کند. از این نوع رله ها اغلب برای روشن و خاموش کردن چراغ ها و وسایل استفاده می شود.

DPST

رله DPST یک رله دو قطبی و تک پرتابی است که از دو مدار تک پرتابی مستقل تشکیل شده است که هر یک دارای یک کنتاکت ثابت و یک کنتاکت متحرک هستند.  این باعث می شود رله برای برنامه هایی که نیاز به کنترل همگام مدارهای متعدد دارند مفید باشد زیرا آن را قادر می سازد دو مدار مستقل را همزمان کنترل کند.

DPDT

رله DPDT یک رله دو قطبی و دو قطبی است. دارای دو پرتاب و دو قطب است، بنابراین هر قطب می تواند به دو پرتاب مختلف متصل شود.  این به رله اجازه می‌دهد بیش از یک مدار را مدیریت کند و وظایف سوئیچینگ پیچیده‌تری مانند سوئیچینگ بین طرح‌بندی مدارهای مختلف را انجام دهد.  رله‌های DPDT در بسیاری از سیستم‌های الکتریکی مختلف استفاده می‌شوند، به‌ویژه زمانی که دو مدار نیاز به کلید زدن به طور همزمان دارند.

مزایای رله PCB

قابلیت اطمینان بالا

رله‌های PCB برای ارائه عملکرد پایدار برای مدت زمان قابل توجهی در نظر گرفته شده‌اند. آنها برای عملکرد در شرایط محیطی مختلف ساخته شده‌اند و در کاربردهای مهمی که قابلیت اطمینان در آن ملاحظات کلیدی است، استفاده می‌شوند.

اندازه فشرده

رله‌های PCB نیز در نسخه‌های کوچک‌تر عرضه می‌شوند، که آنها را برای کاربرد در سیستم‌های الکترونیکی با فضای محدود مناسب می‌سازد. آنها می توانند فضای هیئت مدیره را به دلیل حداقل ردپای خود ذخیره کنند.

کنترل دقیق

رله های PCB می توانند مدارهای الکتریکی را با دقت کنترل کنند. آنها را می توان با استفاده از سیگنال های کنترل پایین فعال کرد و بارهای پرقدرت را با دقت تغییر داد.

طول عمر طولانی

رله‌های PCB با طراحی خوب و استفاده شده می‌توانند از عمر طولانی برخوردار باشند. آنها می توانند بسیاری از چرخه های سوئیچینگ را با حداقل از دست دادن کارایی عملیاتی حفظ کنند.

کاربردهای رله PCB

الکترونیک خودرو

رله های PCB در طیف گسترده ای از کاربردها در صنعت خودروسازی برای کنترل سیستم های مختلف مانند چراغ های جلو، برف پاک کن ها و پمپ های سوخت استفاده می شوند. آنها سوئیچینگ و محافظت ایمن را برای این اجزای کلیدی ارائه می دهند.

اتوماسیون صنعتی

رله‌های PCB در کاربردهای صنعتی برای کارکرد موتورها، شیر برقی‌ها و محرک‌های مختلف مورد استفاده قرار می‌گیرند.  آنها برای سیستم اتوماسیون بسیار مهم هستند زیرا کنترل و هماهنگ سازی دقیق فرآیندها را فراهم می کنند.

رله های PCB در چندین دستگاه الکترونیکی مصرفی از جمله تهویه مطبوع، ماشین لباسشویی و یخچال استفاده می شود.  آنها برای تنظیم و تخصیص نیرو به عملیات های مختلف در این دستگاه ها عمل می کنند.

مخابرات

در صنعت مخابرات از رله های PCB برای سوئیچ و مسیریابی سیگنال ها در تجهیزات شبکه استفاده می شود. آنها اتصالات امن و همچنین تحویل سیگنال موثر را فراهم می کنند.

لوازم خانگی

رله PCB در اکثر لوازم خانگی مانند مایکروویو، اجاق گاز و قهوه ساز استفاده می شود. آنها کنترل اجزای عملکردی مانند عناصر حرارتی و تایمرها را امکان پذیر می کنند.

راهنمای انتخاب رله PCB

مشخصات برق

در انتخاب رله PCB، مشخصات الکتریکی مانند ولتاژ عملیاتی، درجه جریان و ظرفیت توان باید در نظر گرفته شود. اینها باید با الزامات برنامه مطابقت داشته باشند تا شرایط عملیاتی بهینه را فراهم کنند.

مشخصات مکانیکی

پارامترهای مکانیکی از جمله مقاومت تماس، مقاومت عایق، و سرعت سوئیچینگ باید در رابطه با نیازهای خاص برنامه ارزیابی شوند.

نگرانی های زیست محیطی

شرایط عملیات باید در نظر گرفته شود. دما، رطوبت و سطح ارتعاش می تواند بر قابلیت اطمینان و عمر رله تأثیر بگذارد. استفاده از رله مناسب برای شرایط عملیاتی محیط اطراف بسیار مهم است.

الزامات برنامه

الزامات خاص برنامه، از جمله ماهیت بار کنترل شده و فرکانس سوئیچینگ، روند انتخاب را تعیین می کند. انواع مختلف رله ممکن است برای کاربردهای خاص مناسب تر باشند.

هزینه و قابلیت اطمینان

تعادل هزینه در مقابل قابلیت اطمینان ضروری است. اگرچه رله‌های با قابلیت اطمینان بالا هزینه بیشتری خواهند داشت، اما با کاهش هزینه‌های تعمیر و نگهداری و جایگزینی می‌توانند در درازمدت در هزینه صرفه‌جویی کنند.

نتیجه گیری

در نتیجه، رله‌های PCB برای کنترل مدارهای قدرت با استفاده از سیگنال‌های کم مصرف ضروری هستند. آنها انواع مختلفی دارند و مزایایی مانند قابلیت اطمینان و حداقل اندازه را ارائه می دهند، بنابراین در کاربردهای خودرو، صنعتی، الکترونیکی مصرفی و مخابراتی مورد استفاده قرار می گیرند. آگاهی از اصول و انواع آنها به انتخاب رله صحیح برای کاربردهای خاص کمک می کند.
