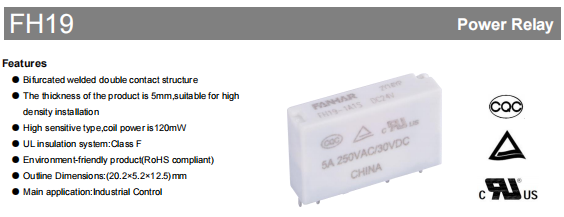

رله صنعتی FH19

در زمینه‌های اتوماسیون صنعتی، کنترل قدرت، و طراحی تجهیزات فشرده، بهینه‌سازی فضا و قابلیت اطمینان، پیگیری‌های همیشگی هستند. رله سری FH19 برای رفع این نیازهای اصلی متولد شده است. به عنوان یک رله PCB بسیار نازک با ضخامت 5 میلی متر، با موفقیت عملکرد بالا، طول عمر طولانی و قابلیت نصب با چگالی بالا را ادغام می کند و آن را به انتخاب ایده آل برای مهندسان در سناریوهای محدود فضا تبدیل می کند. این مقاله ویژگی‌های طراحی، مزایای فنی و کاربردهای متنوع FH19 را بررسی می‌کند و توصیه‌هایی را برای انتخاب و کاربرد کامل ارائه می‌دهد.

طراحی پیشرفت و مزایای سازه

ساختار فیزیکی بسیار فشرده

ابعاد FH19 20.2×5.2×12.5 میلی متر است. مشخصات باریک آن - به ویژه ضخامت 5 میلی متری آن - امکان چیدمان عمودی یا چیدمان با چگالی بالا را در یک پیکربندی کنار هم فراهم می کند که به طور قابل توجهی در فضای PCB صرفه جویی می کند. برنامه های فشرده مانند مادربردهای کنترل صنعتی، ماژول های PLC، دستگاه های ارتباطی و لوازم هوشمند کاندیدای ایده آل برای این محصول با طراحی بهینه هستند.

فرآیند جوشکاری نوآورانه با تماس دوگانه

از پیکربندی دوتایی جوش داده شده دو شاخه استفاده می کند. این طراحی از دو نقطه تماس موازی برای توزیع جریان استفاده می کند، در نتیجه مقاومت تماس را کاهش می دهد و به طور قابل توجهی قابلیت اطمینان و پایداری تماس را افزایش می دهد. حتی اگر یک نقطه تماس به دلیل میکرو ارتعاش یا آلودگی به خطر بیفتد، دیگری تداوم مدار را تضمین می کند و به طور قابل توجهی مقاومت در برابر شکست را در محیط های سخت صنعتی افزایش می دهد.

انتخاب مواد سازگار با محیط زیست و ایمن

انطباق با محیط زیست: سری کامل با دستورالعمل RoHS مطابقت دارد، از مواد خطرناک استفاده نمی کند و با روندهای تولید سبز جهانی مطابقت دارد.

مواد تماس: از آلیاژ نقره-نیکل (AgNi) استفاده می کند. این امر رسانایی فوق‌العاده نقره را حفظ می‌کند، در حالی که ادغام نیکل مقاومت در برابر فرسایش قوس و استحکام مکانیکی را بهبود می‌بخشد و در نتیجه طول عمر الکتریکی را افزایش می‌دهد.

سیستم عایق: دارای سیستم عایق UL کلاس F (155 درجه سانتیگراد) است که عملکرد عایق الکتریکی و حاشیه ایمنی را حتی در محیط‌های با دمای بالا تضمین می‌کند.

تجزیه و تحلیل عمیق پارامترهای عملکرد اصلی

عملکرد الکتریکی: سوئیچینگ پایدار، قابل اعتماد و قدرتمند

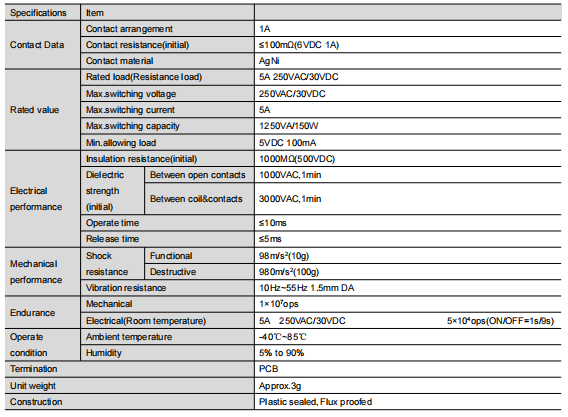

بار نامی: 5A @ 250VAC / 30VDC

حداکثر ظرفیت سوئیچینگ: 1250 VA / 150 وات

مقاومت تماس: ≤100mΩ (اولیه)

مقاومت عایق: ≥1000MΩ (500VDC)

قدرت دی الکتریک: 3000 VAC به مدت 1 دقیقه (بین کنتاکت های باز و بین سیم پیچ و کنتاکت ها)

زمان عملیات/انتشار: ≤10ms / ≤5ms

دوام مکانیکی و محیطی: ساخته شده برای محیط های صنعتی

عمر مکانیکی: قابلیت انجام تا 10 میلیون عملیات، ایده آل برای جابجایی مکرر.

عمر الکتریکی: بار مشخص شده عملکرد قابل اعتماد را تضمین می کند (به "منحنی استقامت" در برگه داده مراجعه کنید).

سازگاری با محیط: محدوده دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد و محدوده رطوبت 5٪ تا 90٪، مناسب برای آب و هوای مختلف.

مقاومت در برابر لرزش و شوک: مقاومت عالی در برابر لرزش (10-55 هرتز) و ضربه (980 متر بر ثانیه)، ایده آل برای تجهیزات دارای ارتعاش مکانیکی مانند ماشین ابزار و وسایل نقلیه.

راهنمای پیکربندی و انتخاب سیم پیچ انعطاف پذیر

FH19 دارای دو نوع برق سیم پیچ است. همچنین دارای هشت ولتاژ رایج است. این به طراحان تطبیق پذیری قابل توجهی می دهد.

نکته مهم: دیتاشیت مشخصات «ولتاژ کار» و «ولتاژ آزاد» را به تفصیل مشخص می کند. طراحی، مواد و فرآیند ساخت FH19 مطابق با استانداردهای ایمنی دقیق است، همانطور که در گواهینامه ها نشان داده شده است. کاربران می توانند با خیال راحت آن را در برنامه هایی که به انطباق صادرات یا قابلیت اطمینان استثنایی نیاز دارند، وارد کنند.

انتخاب بسته: مطابقت با محیط برنامه شما

FH19 دو گزینه کلیدی بسته را برای مقابله با چالش های مختلف محیطی ارائه می دهد:

نوع Flux Proofed:

ویژگی: در برابر بقایای خورنده ضعیف از لحیم کاری مقاومت می کند.

توصیه می شود برای: حفظ تنظیمات داخلی بهداشتی، از جمله دستگاه مرکز داده، امکانات ارتباطی، و ابزار آزمایشگاهی.

نوع مهر و موم پلاستیکی:

ویژگی: ساختار کاملاً مهر و موم شده به طور موثری از ورود گرد و غبار، رطوبت و گازهای خورنده (به عنوان مثال H2S، SO2) به رله جلوگیری می کند.

توصیه می شود برای: سایت های صنعتی، تجهیزات در فضای باز، محیط های دارای گازهای شیمیایی، مانند کارگاه های کارخانه، کابینت های کنترل، سیستم های سیگنال ترافیک و ماشین آلات کشاورزی.

انتخاب یک بسته بندی نامناسب ممکن است منجر به خوردگی داخلی، اکسیداسیون تماس و خرابی زودرس شود.

سناریوهای کاربردی معمولی

با استفاده از مزایای جامع خود، FH19 در زمینه های زیر سرآمد است:

اتوماسیون صنعتی: ماژول های ورودی/خروجی PLC، رابط سنسور، کنترل موتور کوچک.

مدیریت انرژی: کنتورهای هوشمند، مدارهای کنترل اینورتر فتوولتائیک و ماژول‌های کنترل ایستگاه شارژ.

اتوماسیون ساختمان: کنترل روشنایی هوشمند، کنترل سیستم HVAC، سیستم های امنیتی.

تجهیزات ارتباطی: مسیریابی سیگنال در سوئیچ های شبکه، روترها و دستگاه های ایستگاه پایه.

لوازم خانگی و لوازم الکترونیکی مصرفی: تابلوهای کنترل برای لوازم خانگی پیشرفته، هاب خانه های هوشمند.

گواهینامه های ایمنی و تضمین کیفیت

FH19 گواهینامه های معتبر جهانی و داخلی متعددی را کسب کرده است که به عنوان اصلی ترین تاییدیه کیفیت و ایمنی آن عمل می کند.

UL / C-UL (ایالات متحده آمریکا/کانادا): شماره فایل E475405

TÜV (آلمان): شماره پرونده R 50565678

CQC (چین): گواهی شماره CQC22002370207

گواهینامه ها نشان می دهد که طراحی، مواد و فرآیند ساخت FH19 از استانداردهای ایمنی دقیق پیروی می کند. کاربران می توانند به طور ایمن آن را در برنامه هایی که به تبعیت صادرات یا قابلیت اطمینان استثنایی نیاز دارند، وارد کنند.

خلاصه نکات کلیدی انتخاب و استفاده

تعیین بار: نوع بار (مقاومتی، القایی، لامپ)، جریان و ولتاژ خود را شناسایی کنید تا مطمئن شوید که در محدوده نامی FH19 قرار دارند.

سیم پیچ را انتخاب کنید: نوع استاندارد یا پرتوان و مشخصات ولتاژ مناسب را با توجه به ولتاژ منبع تغذیه و نیازهای برق سیستم خود انتخاب کنید.

تعیین بسته: انتخاب بین Flux Proofed یا Plastic Sealed باید بر اساس محیط برنامه انجام شود. این برای اطمینان از قابلیت اطمینان طولانی مدت ضروری است.

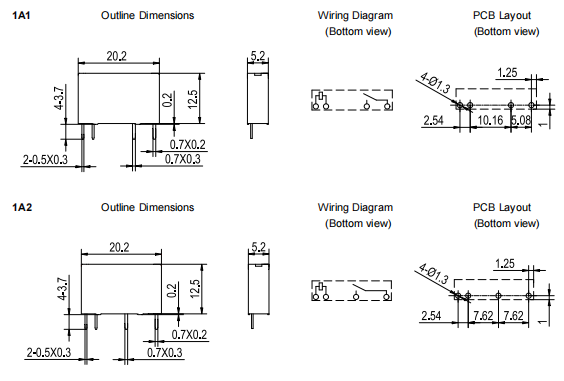

تایید Pinout: برای اطمینان از سازگاری با طرح برد مدار خود، به نمودار ردپای PCB (1A1 یا 1A2) مراجعه کنید.

مدار محرک را طراحی کنید: اطمینان حاصل کنید که یک جریان ثابت و کافی برای سیم پیچ رله وجود دارد. استفاده از دیود فلایبک را برای محافظت از دستگاه رانندگی در نظر بگیرید.

نتیجه گیری

FH19 یک راه حل مهندسی شده است که برای رفع چالش های ناشی از طراحی الکترونیکی مدرن، با چگالی بالا و با قابلیت اطمینان بالا طراحی شده است.

اندازه جمع و جور، قابلیت اطمینان تماس دوگانه، سازگاری با محیط زیست، و گواهینامه های گسترده را ادغام می کند، و مهندسین را با پشتیبانی از اجزای اساسی محکم و قابل اعتماد برای نوآوری در کنترل صنعتی، مدیریت انرژی، و دستگاه های هوشمند ارائه می دهد.

هنگام انتخاب یک رله، از مقایسه پارامترهای ساده فراتر بروید. از نظر قابلیت اطمینان سیستم، هزینه چرخه عمر و تناسب محیطی، FH19 بدون شک گزینه ارجح است و ارزش ارزیابی عمیق را دارد.
