تفاوت بین رله الکترومکانیکی و رله حالت جامد چیست؟ - EMR در مقابل SSR توضیح داده شده است

اصول کار رله های الکترومغناطیسی و رله های حالت جامد

رله الکترومغناطیسی (EMR)

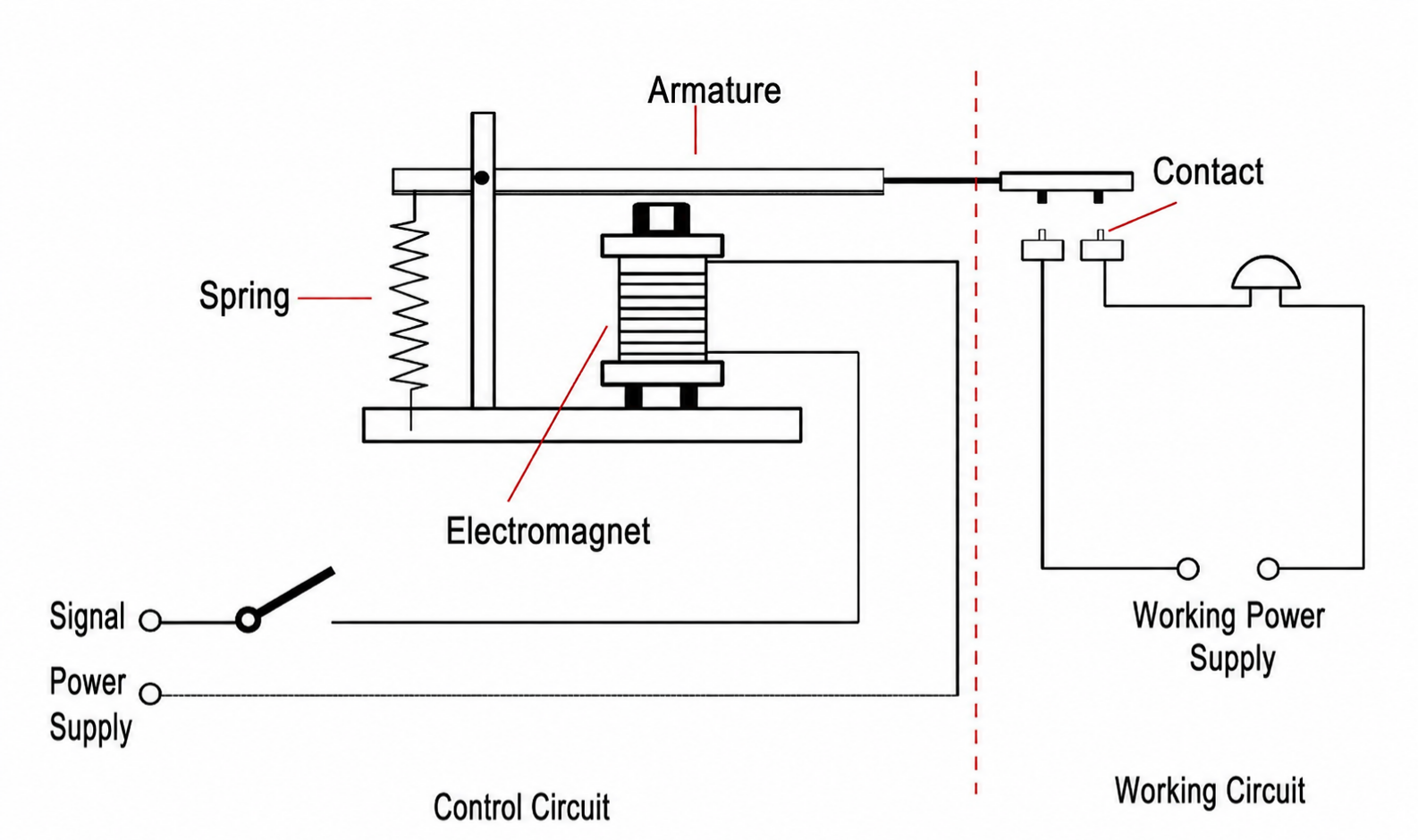

تاریخچه رله های الکترومغناطیسی به توسعه فناوری تلگراف در قرن نوزدهم برمی گردد. عملکرد آنها بر اساس القای الکترومغناطیسی است: هنگامی که سیم پیچ در انتهای کنترل انرژی می گیرد، میدان مغناطیسی ایجاد می کند که آرمیچر را جذب می کند و باعث بسته شدن یا باز شدن تماس های مکانیکی و در نتیجه کنترل مدار بار می شود.

خصوصیات:

• شامل قطعات متحرک فیزیکی (تماس و آرمیچر).
• فرآیند کنترل شبیه یک "سوئیچ فیزیکی" با حالت های روشن/خاموش بصری و واضح است.
• مشروط به سایش مکانیکی، قوس، و مشکلات جهش تماسی.

رله حالت جامد (SSR)

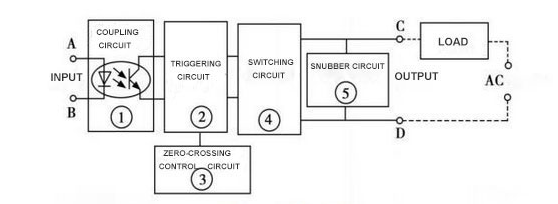

رله‌های حالت جامد نوع جدیدی از رله‌ها هستند که در دهه‌های اخیر با توسعه دستگاه‌های نیمه‌رسانای قدرت پدید آمده‌اند. آنها حاوی هیچ تماس مکانیکی در داخل نیستند و معمولاً از اجزایی مانند اپتوکوپلرها، تریستورها (SCR)، تریاک، ماسفت یا IGBT تشکیل شده‌اند. سیگنال کنترل در انتهای ورودی به صورت نوری ایزوله می شود و سپس دستگاه های نیمه هادی قدرت را روشن یا خاموش می کند و در نتیجه مدار بار را کنترل می کند.

خصوصیات:

• بدون اجزای مکانیکی؛ سوئیچینگ از طریق عناصر الکترونیکی به دست می آید.
• سرعت سوئیچینگ بالا (معمولاً سطح میلی ثانیه یا حتی میکروثانیه).
• عملکرد بی صدا بدون قوس یا سایش مکانیکی.
• افت ولتاژ رو به جلو و جریان نشتی جزئی را ارائه می دهد.

عملکرد کلیدی و تفاوت های مشخصه

تغییرات عملکرد در رله ها اغلب به طور مستقیم مقدار کاربرد آنها را تعیین می کند. تمایزات کلیدی عبارتند از:

سرعت سوئیچینگ

رله‌های الکترومغناطیسی که توسط عملیات مکانیکی محدود می‌شوند، معمولاً در عرض 5 تا 20 میلی‌ثانیه سوئیچ می‌کنند. رله‌های حالت جامد که به‌طور کامل توسط قطعات الکترونیکی کنترل می‌شوند، زمان پاسخ‌دهی کمتر از ۱ میلی‌ثانیه را به دست می‌آورند و برای کنترل فرکانس بالا مناسب هستند.

طول عمر و قابلیت اطمینان

طول عمر EMR به دوام تماس بستگی دارد. در حالی که استقامت مکانیکی می‌تواند به میلیون‌ها چرخه برسد، استقامت الکتریکی اغلب در صدها هزار چرخه به اوج می‌رسد، با تخریب قابل‌توجه تحت شرایط جریان بالا یا سوئیچینگ مکرر. SSR ها فاقد سایش مکانیکی هستند و از نظر تئوری طول عمر تقریبا بی نهایتی را ارائه می دهند. تا زمانی که اجزای الکترونیکی دست نخورده باقی بمانند، آنها می توانند در درازمدت پایدار کار کنند.

نویز و تداخل الکترومغناطیسی

EMR ها در حین سوئیچینگ صدای "کلیک" تولید می کنند و قوس بین کنتاکت ها ممکن است باعث تداخل الکترومغناطیسی شود. SSR ها کاملاً بی صدا و بدون قوس کار می کنند و به ویژه برای تجهیزات پزشکی، آزمایشگاهی و ارتباطی حساس به نویز مناسب هستند.

مصرف برق و تولید گرما

EMR ها هنگام برق رسانی به سیم پیچ برق مصرف می کنند، اما افت ولتاژ در سراسر کنتاکت ها پس از رسانایی بسیار کم است و در نتیجه مصرف برق اضافی ناچیز در قسمت بار مصرف می شود. SSR ها به دلیل افت ولتاژ رسانایی خود هنگام افزایش جریان بار، گرمای قابل توجهی تولید می کنند که نیاز به طراحی اتلاف حرارت اضافی دارد.

انزوا و ایمنی

EMR ها عملاً هیچ جریان نشتی را در هنگام باز بودن کنتاکت ها از خود نشان نمی دهند و ایزولاسیون عالی را ارائه می دهند. SSR ها معمولاً دارای یک جریان نشتی کوچک در حالت خاموش هستند که نیاز به توجه ویژه برای کاربردهایی که نشتی صفر دارند (مانند ابزارهای اندازه گیری، تجهیزات پزشکی) دارند.

سناریوهای کاربردی و ملاحظات انتخاب

انتخاب رله به نوع بار، فرکانس کنترل، محیط عملیاتی و محدودیت های بودجه بستگی دارد.

سناریوهای مناسب برای رله های الکترومغناطیسی

کنترل فرکانس پایین : بارهای سنتی مانند روشنایی، بخاری و موتور.

نوسانات جریان بالا : کنتاکت های EMR جریان های هجومی را بهتر تحمل می کنند.

محدودیت های بودجه : EMR ها هزینه کم را با نگهداری و تعویض آسان ارائه می دهند.

سناریوهای مناسب برای رله های حالت جامد

کنترل فرکانس بالا : سوئیچینگ سریع در خطوط تولید خودکار.

محیط های حساس به نویز : بیمارستان ها، آزمایشگاه ها، ابزار دقیق.

شرایط سخت : SSR ها قابلیت اطمینان بیشتری را در تنظیمات با لرزش یا رطوبت بالا ارائه می دهند.

گرایش به سمت استفاده هیبریدی

مهندسان اغلب EMR ها و SSR ها را در سیستم ها ترکیب می کنند. به عنوان مثال، SSR ها سوئیچینگ سریع با فرکانس بالا را انجام می دهند در حالی که EMR ها ایزوله نهایی یا قطع مدار اضطراری را ارائه می دهند. این رویکرد باعث افزایش طول عمر و کاهش هزینه ها می شود.

طول عمر و مقایسه تست قابلیت اطمینان

طول عمر یک معیار مهم در کاربردهای مهندسی رله است. داده های تجربی نشان می دهد:

• یک EMR معمولی 100000 چرخه الکتریکی را در جریان نامی به دست می آورد که در شرایط بار سبک تا 500000 سیکل گسترش می یابد.
• تحت شرایط یکسان، یک SSR به راحتی می تواند ده ها میلیون عملیات سوئیچینگ را تحمل کند، که طول عمر آن تا حد زیادی توسط قابلیت تحمل ولتاژ و اتلاف حرارتی اجزای نیمه هادی آن تعیین می شود.

علاوه بر این، SSR ها معمولاً در محیط های خشن بهتر از EMR عمل می کنند. به عنوان مثال، در سناریوهای با رطوبت یا ارتعاش زیاد، تماس‌های EMR ممکن است اکسید شوند، جهش نشان دهند یا حتی مسدود شوند، در حالی که SSR‌ها تحت تأثیر عوامل مکانیکی قرار نمی‌گیرند.

روندهای توسعه آینده

با ظهور تولید هوشمند، اینترنت اشیا و انرژی جدید، تقاضا برای رله ها در جهت های جدید در حال تغییر است:

کنترل فرکانس بالا : از آنجایی که تجهیزات اتوماسیون به طور فزاینده ای بر کنترل سرعت بالا متکی است، سهم بازار SSR همچنان در حال گسترش است.

قدرت بالا و بهینه سازی حرارتی : پیشرفت در فناوری نیمه هادی ها به تدریج تلفات هدایت را در SSR های جدید کاهش می دهد و اتکا به اتلاف گرما را کاهش می دهد.

رله های هوشمند : رله‌های آینده ممکن است قابلیت‌های نظارت بر وضعیت، محافظت از خود، و قابلیت‌های ارتباطی از راه دور را ادغام کنند و به سمت «ماژول‌های هوشمند» تکامل یابند.

رله های هیبریدی : رله های هیبریدی با ترکیب ظرفیت حمل جریان بالای EMR با عملکرد سوئیچینگ پرسرعت SSR، توسط تعداد فزاینده ای از تولیدکنندگان در حال توسعه هستند.

جدول مقایسه - رله های الکترومغناطیسی در مقابل رله های حالت جامد
