رله انرژی نو FH67NE 200A/270A | سوئیچ 1000 VAC جریان بالا برای فتوولتائیک، ذخیره سازی باتری و تجهیزات صنعتی

راهنمای انتخاب: مقایسه نسخه های 200A و 270A

را FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:

هر دو نسخه از نظر فاصله تماس (≥4.0mm)، کلاس عایق (کلاس F)، پارامترهای سیم پیچ و ابعاد کلی یکسان هستند. انتخاب باید در درجه اول بر اساس جریان بار واقعی و ظرفیت سوئیچینگ مورد نیاز سیستم باشد.

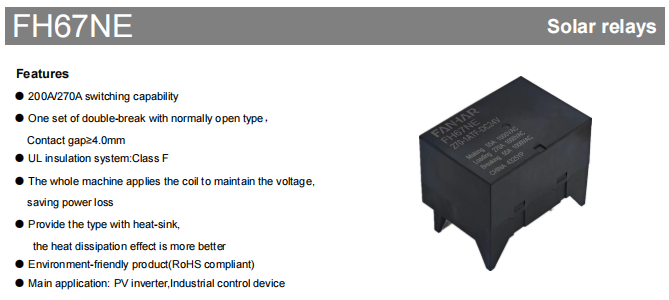

مزایای فنی اصلی

ساختار دو شکسته برای ایمنی ولتاژ بالا

را product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.

سیستم عایق کلاس F برای دمای بالا و عمر طولانی

را UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

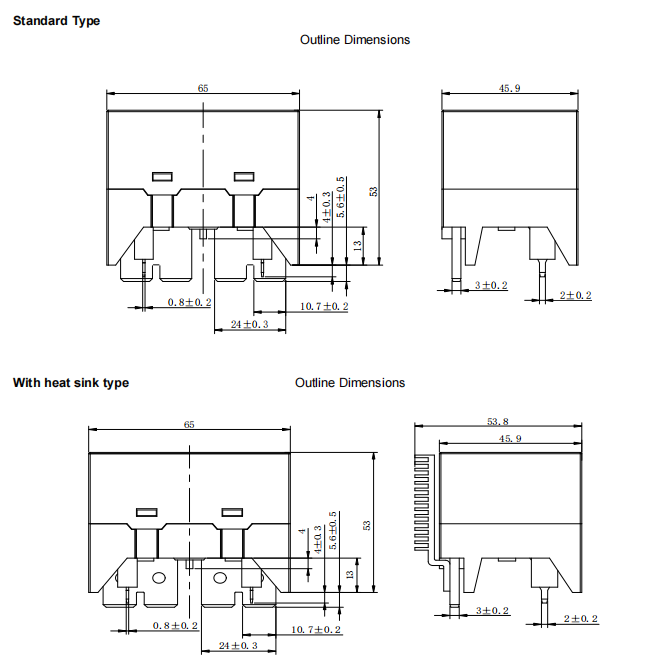

طراحی اختیاری سینک حرارتی برای مدیریت حرارتی پیشرفته

را FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.

سازگار با محیط زیست و در سطح جهانی سازگار است

را product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

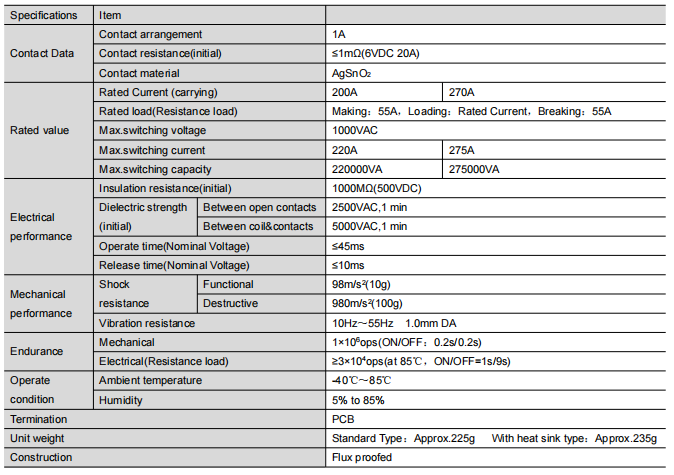

عملکرد اصلی الکتریکی

قابلیت بارگذاری

را FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).

قابلیت اطمینان تماس

مقاومت تماس اولیه ≤1mΩ است (تست شده در 6VDC 20A)، تلفات رسانایی بسیار کم را تضمین می کند و نیازهای سختگیرانه گرمای کم در کاربردهای جریان بالا را برآورده می کند.

عایق و استحکام دی الکتریک

مقاومت اولیه عایق به 1000MΩ می رسد (تست شده در 500VDC). عملکرد قدرت دی الکتریک فوق العاده است: 2500VAC/1 دقیقه بین کنتاکت های باز، و 5000VAC/1 دقیقه بین سیم پیچ و کنتاکت ها، که حاشیه های ایمنی زیادی را برای سیستم فراهم می کند.

زمان پاسخگویی

زمان کارکرد (در ولتاژ نامی) ≤45 میلی‌ثانیه، زمان آزادسازی (در ولتاژ نامی) ≤10 میلی‌ثانیه، ارائه پاسخ سریع و قابل اعتماد برای پاسخگویی به نیازهای کنترل سوئیچینگ سریع اینورترهای PV و سایر تجهیزات.

مشخصات سیم پیچ و عملکرد کارآمد انرژی

را FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:

نکات عملیاتی:.

را coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).

برای جلوگیری از داغ شدن بیش از حد سیم پیچ و آسیب، به طور مداوم ولتاژ بیش از حداکثر ولتاژ پایدار اعمال نکنید. را maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
