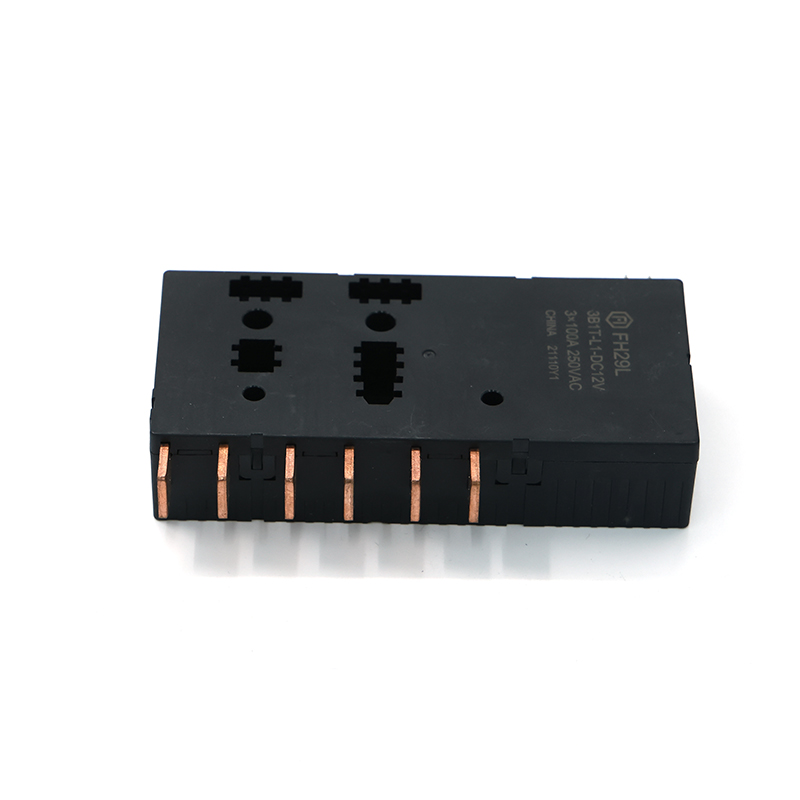

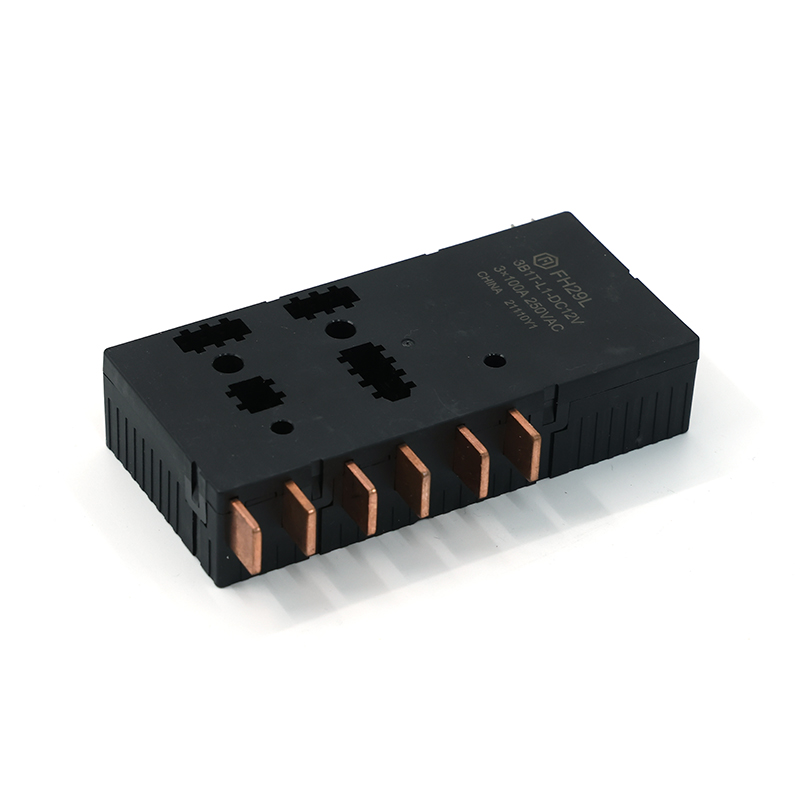

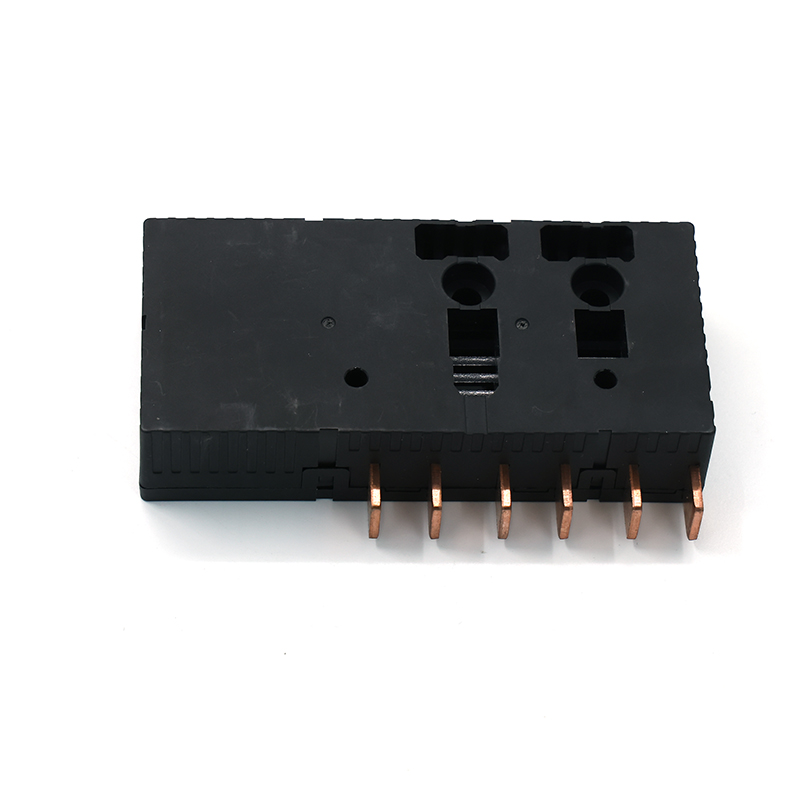

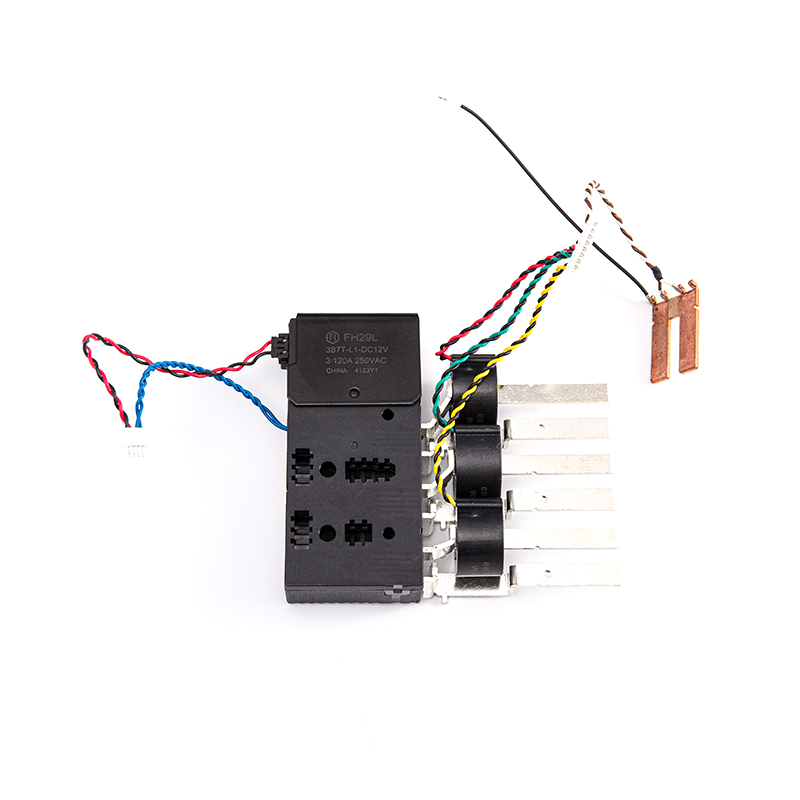

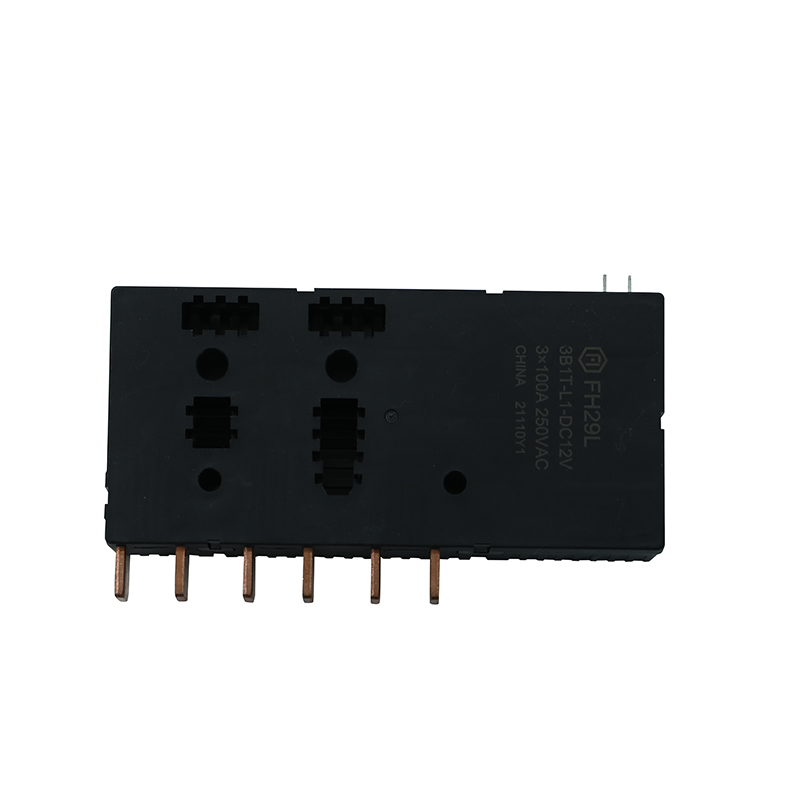

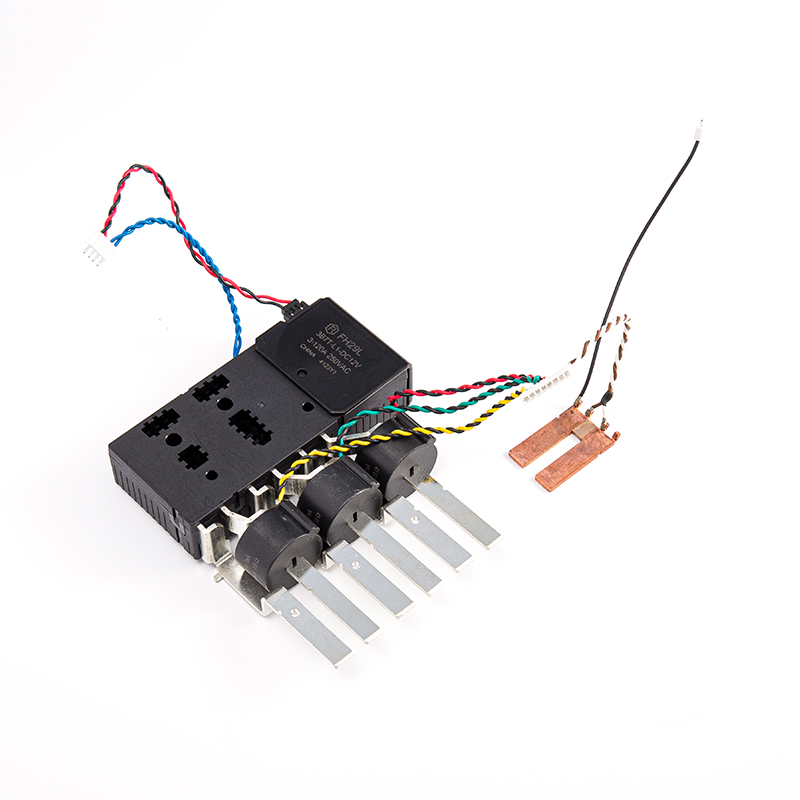

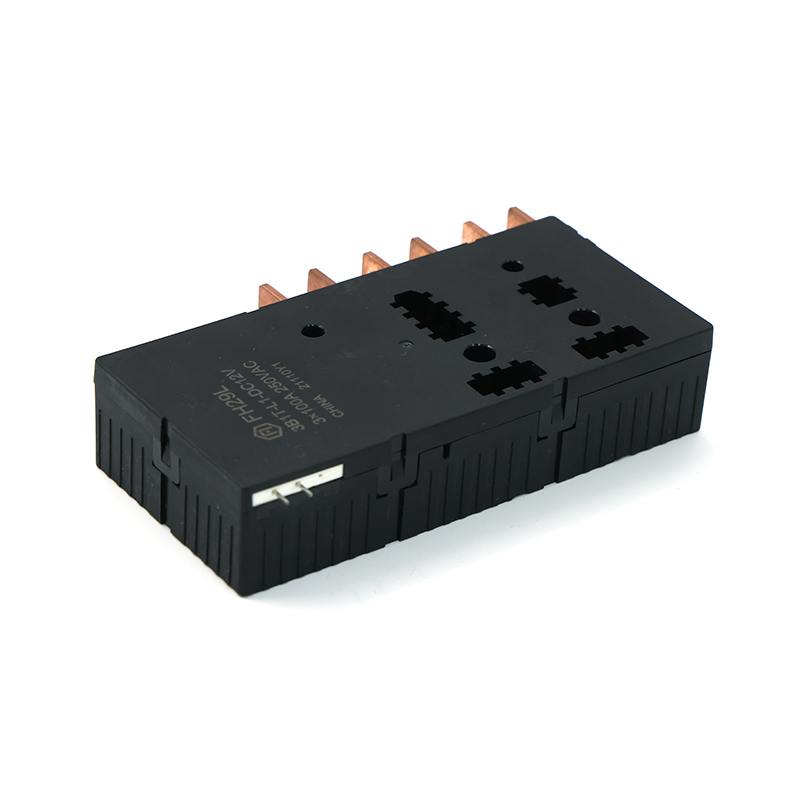

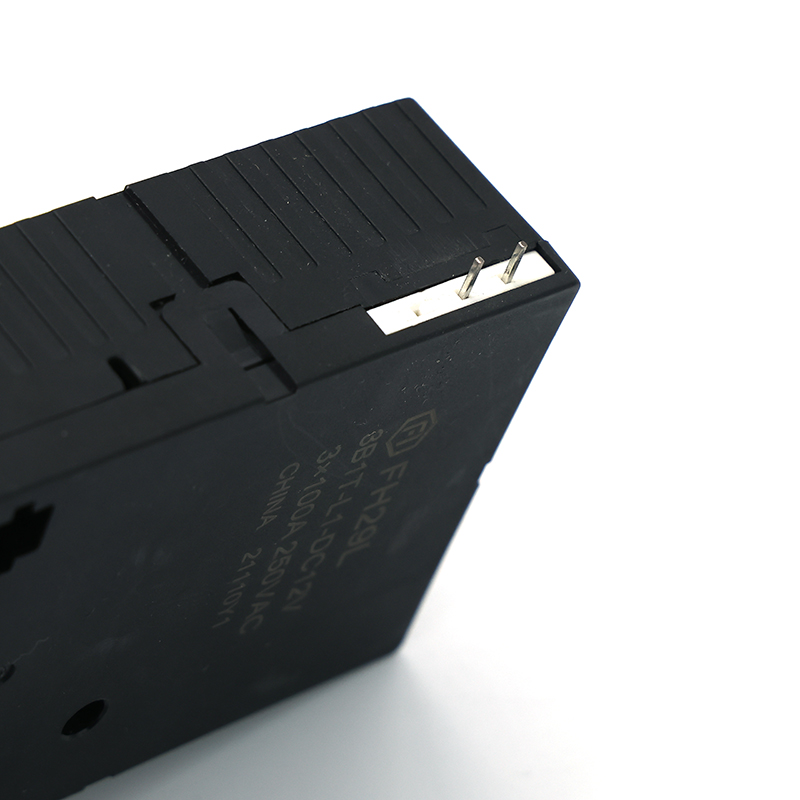

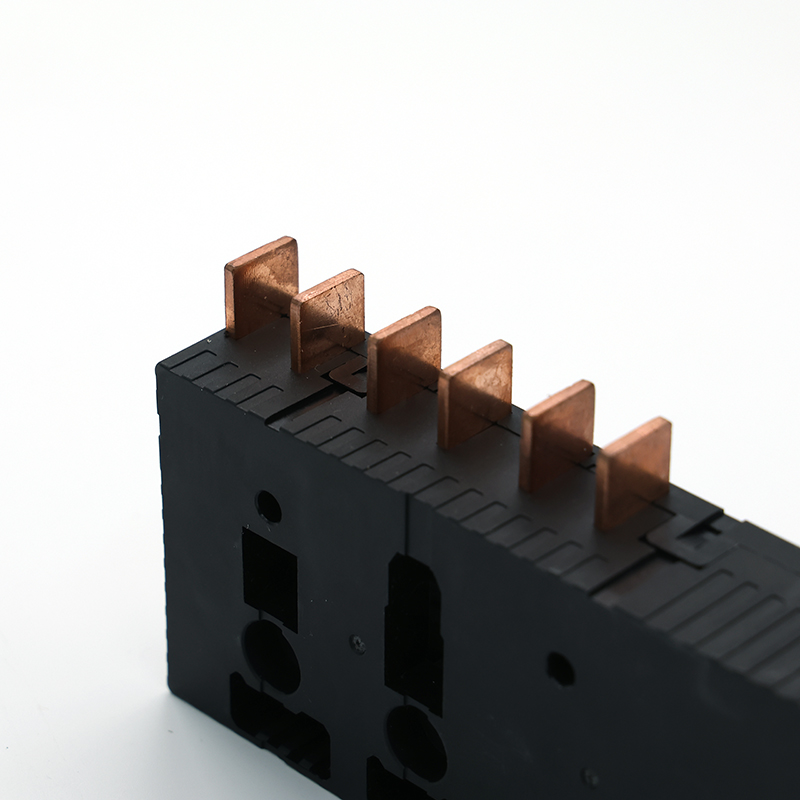

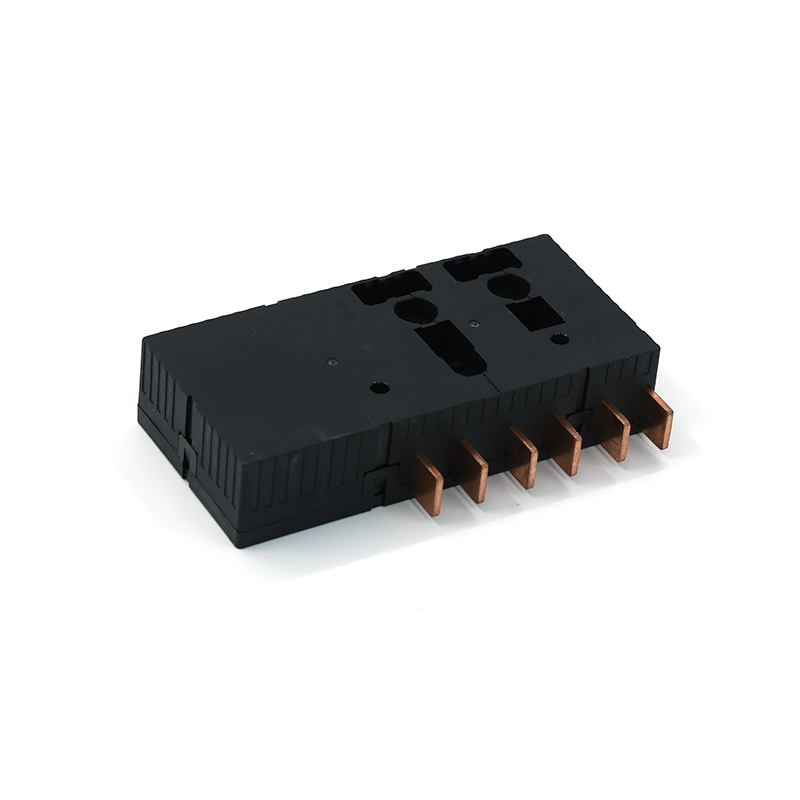

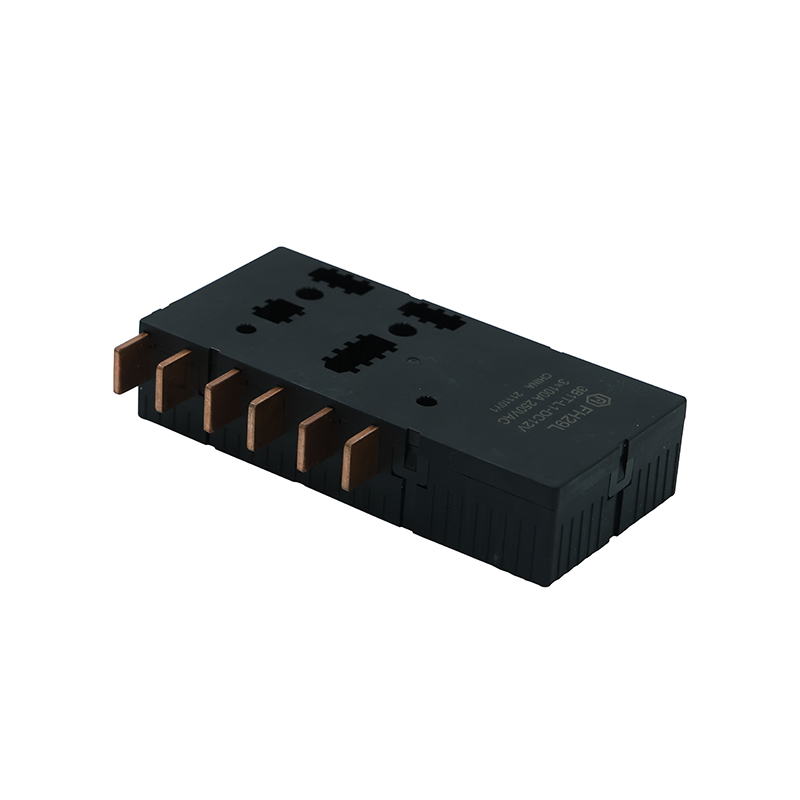

رله بند FH29L 100A سازگار با IEC62052-31 UC3

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

3A، 3B

مقاومت تماس (اولیه)

≤1.0mΩ (6VDC 1A)

مواد تماس

AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

100A   250VAC

حداکثر ولتاژ سوئیچینگ

277 VAC

حداکثر جریان سوئیچینگ

100A

حداکثر ظرفیت سوئیچینگ

25000VA

عملکرد الکتریکی

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

2000VAC    ۱ دقیقه

بین سیم پیچ و تماس ها

4000VAC    ۱ دقیقه

زمان بسته شدن

≤30 میلی‌ثانیه

زمان افتتاحیه

≤30 میلی‌ثانیه

عملکرد مکانیکی

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10 گرم)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁵ عملیات

برقی

ON/OFF= 1S/9S

100A   250VAC                        1.5×10 ⁴ عملیات(COSφ=1)

برقی UC3(1)

ON/OFF= 10S/20S

100A

250VAC

5000ops (COSφ=1)

مجموع 10000 ثانیه

5000ops (COSφ=0.5)

وضعیت بهره برداری

دمای محیط

-40℃~85℃

رطوبت

5٪ ~ 85٪ RH

فسخ

نوع سوزن پلاگین نوع پیچ (XB)

وزن واحد

تقریباً 260 گرم (بدون پیوست)

ساخت و ساز

ضد شار
