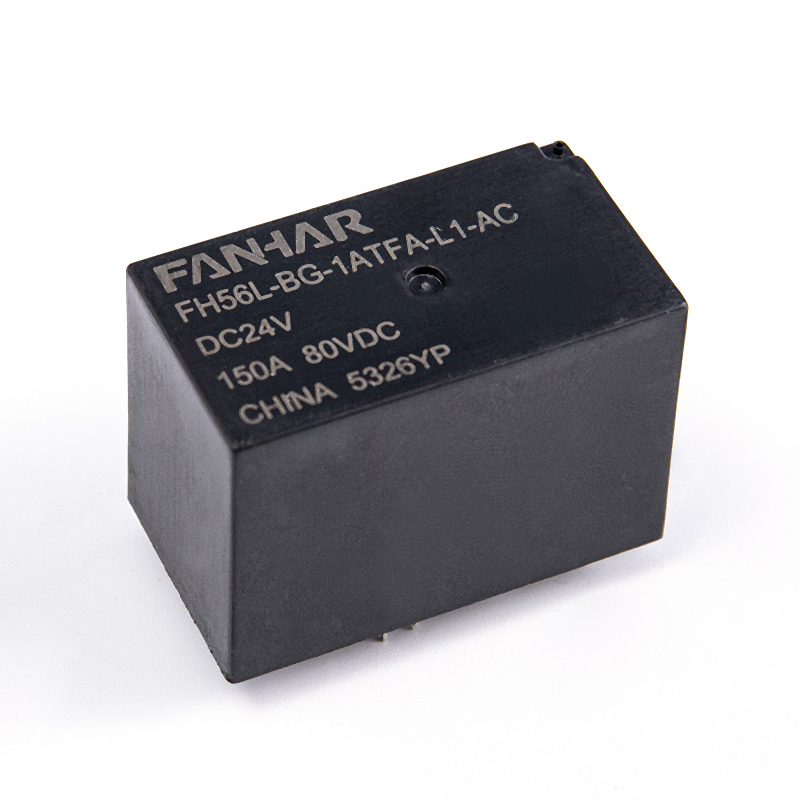

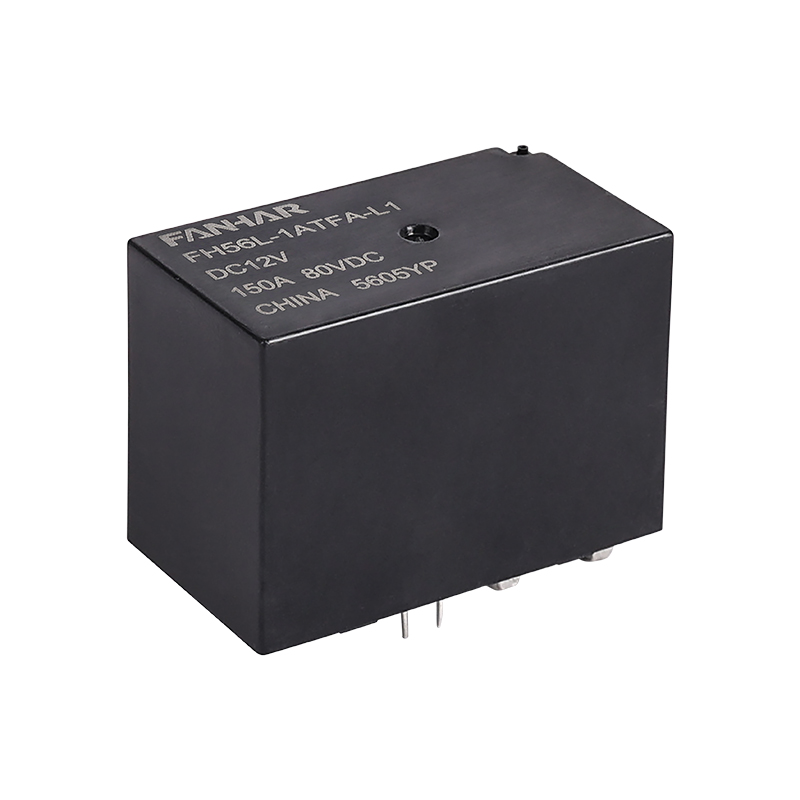

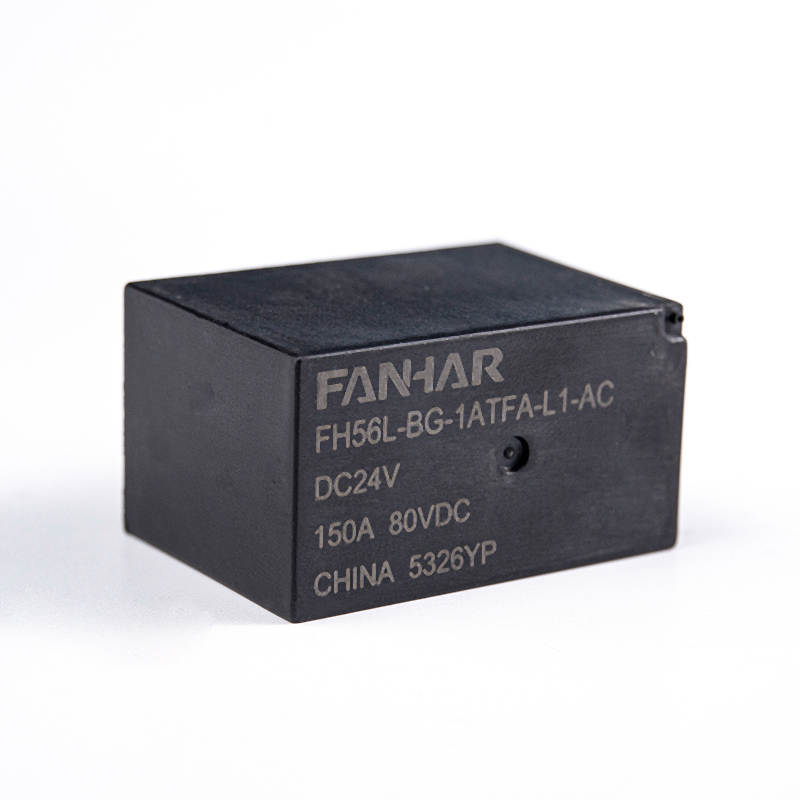

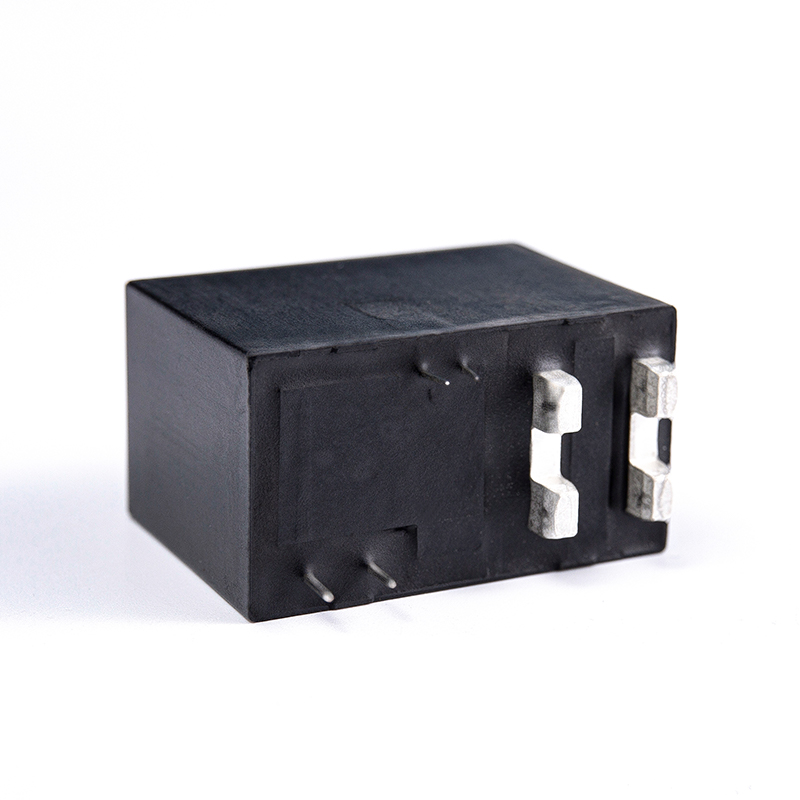

رله بند FH56L 125A

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

1A

مقاومت تماس (اولیه)

≤1mΩ (6VDC 1A)

مواد تماس

AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

مخاطب اصلی:
ساخت 50 آمپر، حمل 125 آمپر، شکستن 50 آمپر، 80 ولت دی سی
ساخت 50 آمپر، حمل 150 آمپر، شکستن 50 آمپر، 60 ولت دی سی
ساخت 50A، حمل 125A، شکستن 50A، 305VAC
ساخت 50A، حمل 150A، شکستن 50A، 277VAC
تماس کمکی:
1A 6VDC

حداکثر ولتاژ سوئیچینگ

حداکثر جریان سوئیچینگ

حداکثر ظرفیت سوئیچینگ

مخاطب اصلی:15250VA/4000W      Auxiliary contact:6W

حداقل بار مجاز

5VDC 100mA

عملکرد الکتریکی

مقاومت عایق (اولیه)

100MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

2000 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

4000 VAC، 1 دقیقه

زمان را تنظیم کنید

≤20 میلی‌ثانیه

بازنشانی زمان

≤20 میلی‌ثانیه

عملکرد مکانیکی

مقاومت در برابر ضربه

98 متر بر ثانیه ₂ (10 گرم)

مقاومت در برابر لرزش

980 متر بر ثانیه ₂ (10 گرم)

استقامت

مکانیکی

1×10 ⁵ عملیات

برق (دمای اتاق)

مخاطب اصلی:
6×10 ³ 次(روشن/خاموش=1s/9s، مقاومتی)
ساخت 50 آمپر، حمل 125 آمپر، شکستن 50 آمپر، 80 ولت دی سی
ساخت 50 آمپر، حمل 150 آمپر، شکستن 50 آمپر، 60 ولت دی سی
ساخت 50A، حمل 125A، شکستن 50A، 305VAC
ساخت 50A، حمل 150A، شکستن 50A، 277VAC

وضعیت بهره برداری

دمای محیط

-40℃~85℃

رطوبت

5% تا 85%

فسخ

حدود 60 گرم

وزن واحد

ضد شار
