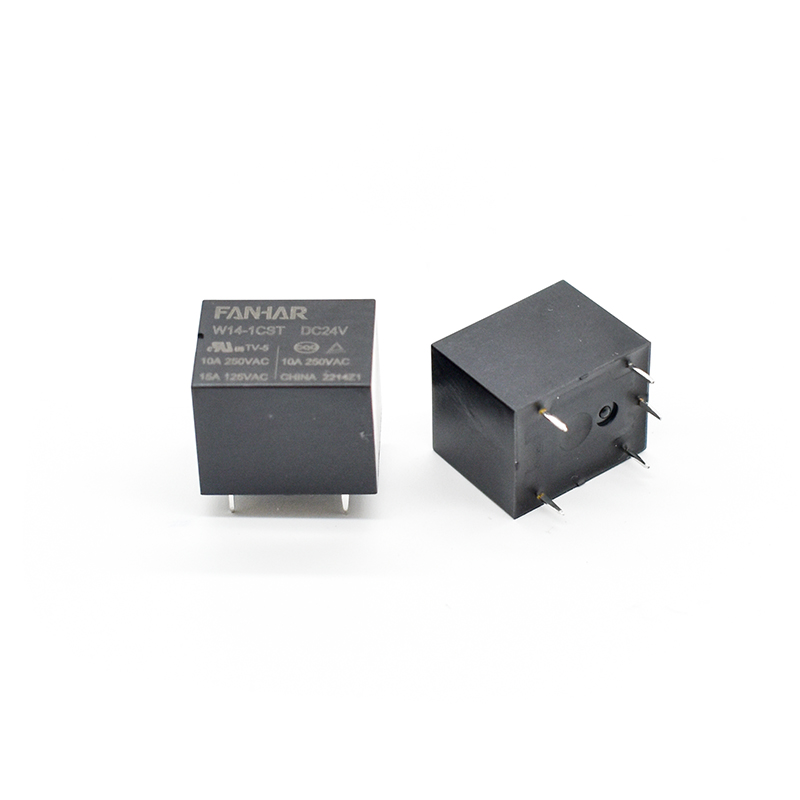

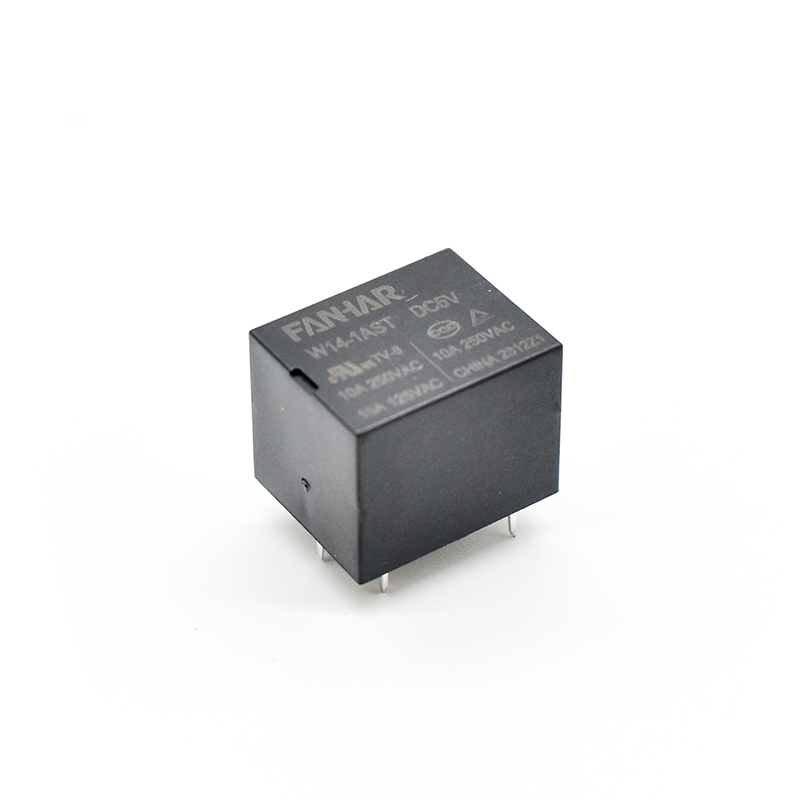

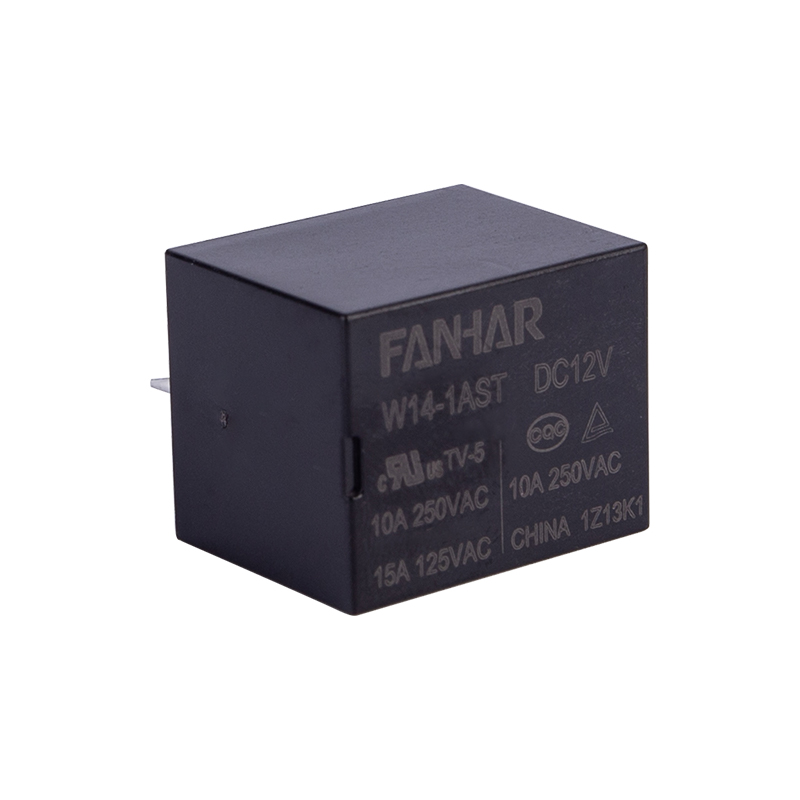

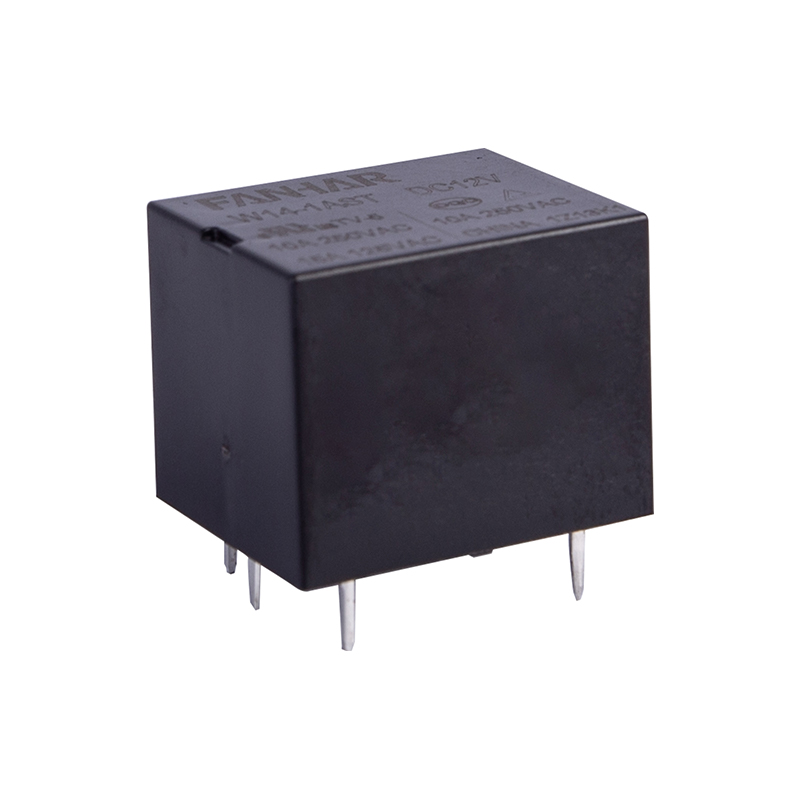

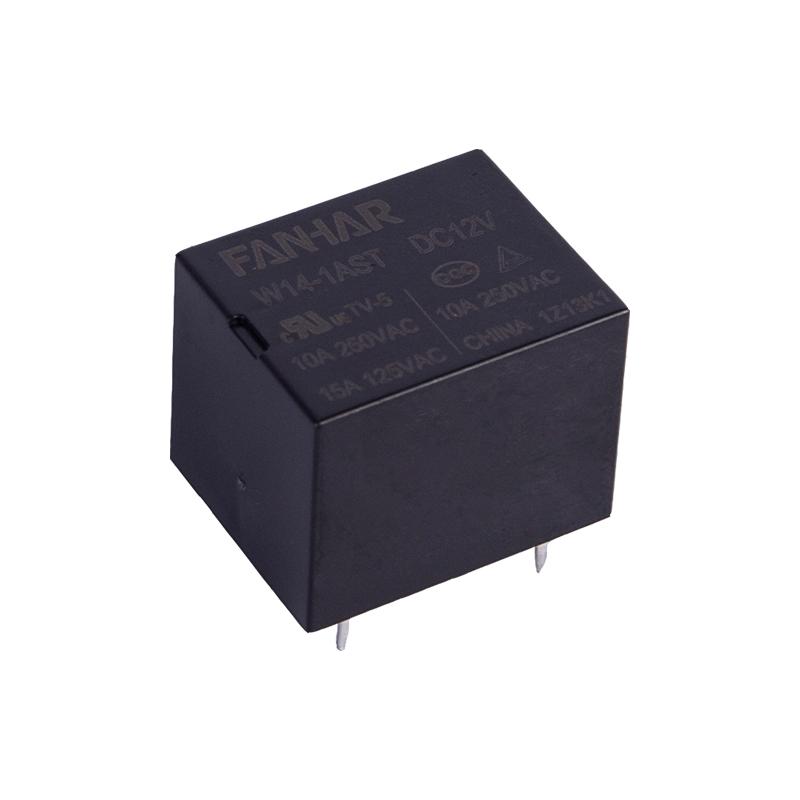

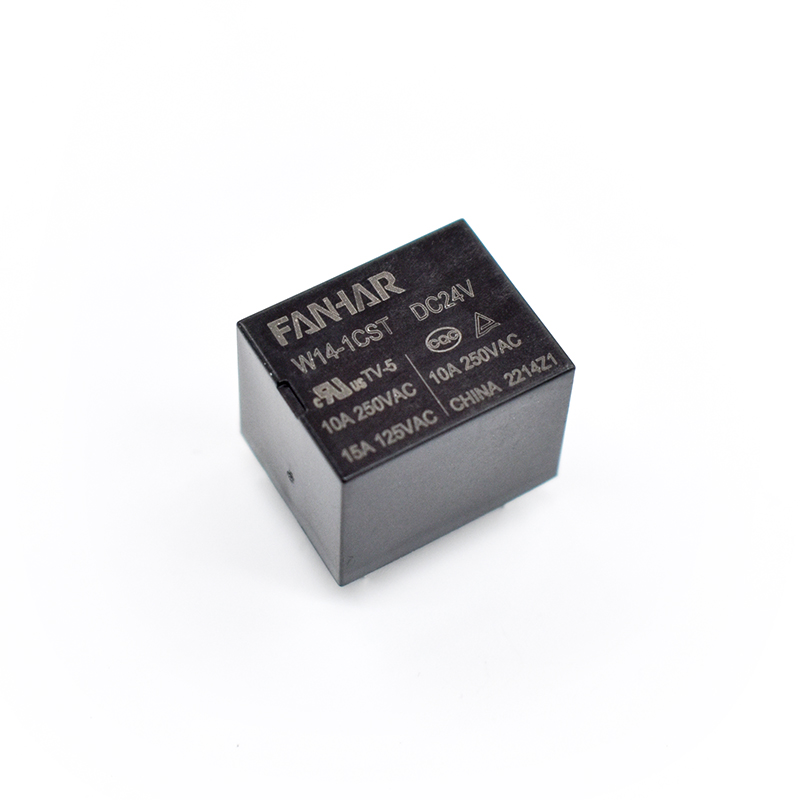

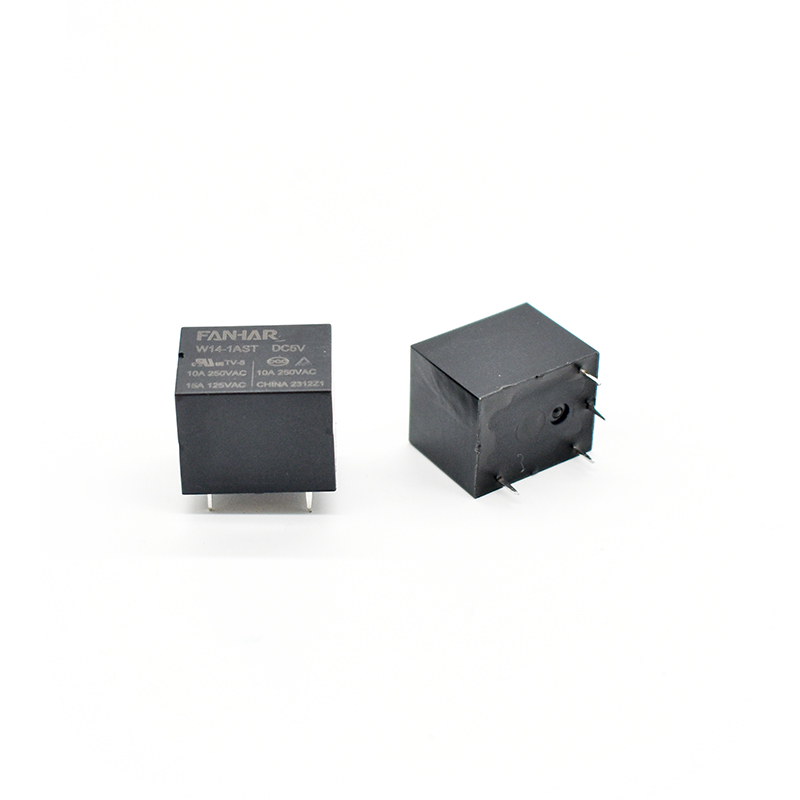

رله برق W14 10A 15A سازگار با UL TUV CQC

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

1A، 1B، 1C

تماس با مقاومت

≤100mΩ (6VDC 1A)

مواد تماس

AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

10A   250VAC/30VDC

15A   125VAC

حداکثر ولتاژ سوئیچینگ

277VAC/30VDC

حداکثر جریان سوئیچینگ

15A

حداکثر ظرفیت سوئیچینگ

2500VA/300W

حداقل بارگذاری مجاز است

5VDC 100mA

برقی

عملکرد

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

750 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

1500 VAC، 1 دقیقه

زمان بهره برداری

≤10 میلی‌ثانیه

زمان انتشار

≤5 میلی‌ثانیه

مکانیکی

عملکرد

شوک

مقاومت

عملکردی

98 متر بر ثانیه (10 گرم)

مخرب

980 متر بر ثانیه (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁶ عملیات

برقی(Room temperature)

5A      250VAC/30VDC                    1×10 ⁵ عملیات(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ عملیات(ON/OFF=1s/9s)
15A      125 VAC                                    5×10 ⁴ عملیات(ON/OFF=1s/9s)
1/2 اسب بخار  125 VAC (موتور)                      3×10 ⁴ عملیات(ON/OFF=1s/9s)
600W  120VAC (لامپ LED)                 2.5×10 ⁴ عملیات (ON/OFF=1s/9s)

عمل کند

شرط

دمای محیط

-40℃~85/105℃

رطوبت

5٪ تا 90٪

فسخ

PCB

وزن واحد

حدود 7 گرم

ساخت و ساز

مهر و موم پلاستیکی، ضد شار
