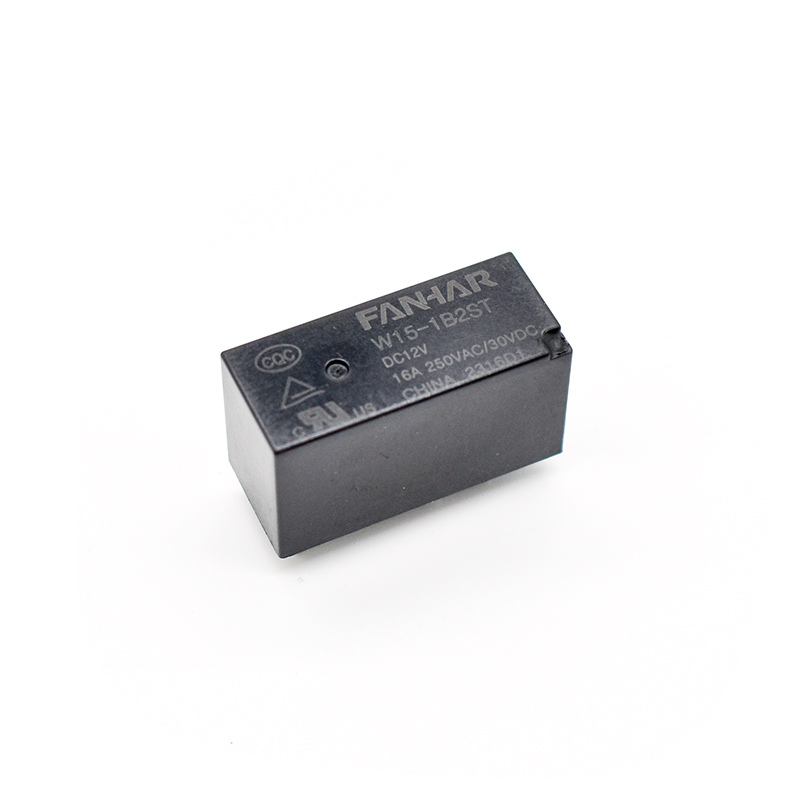

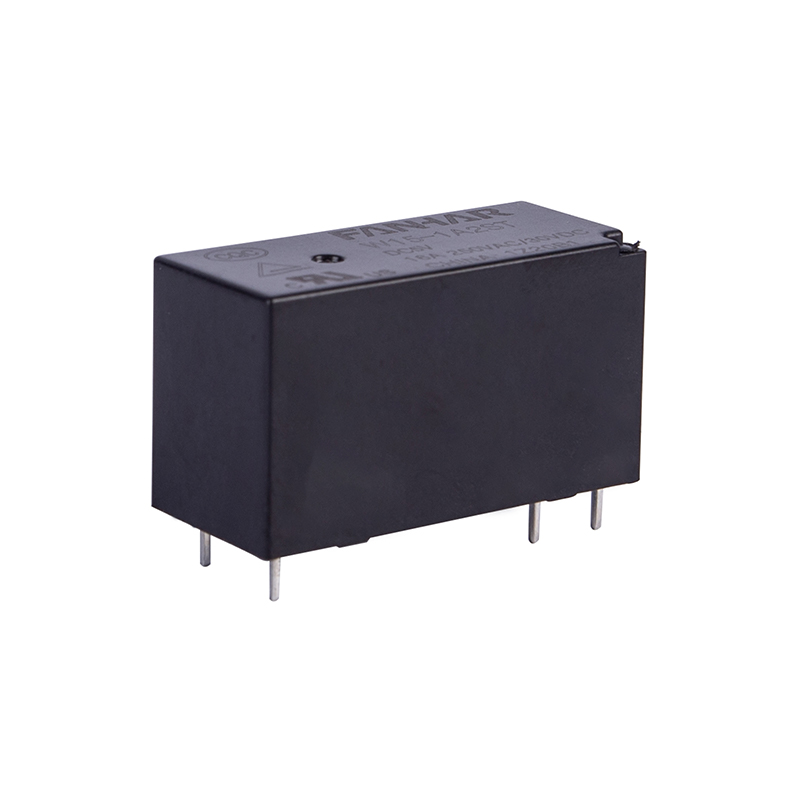

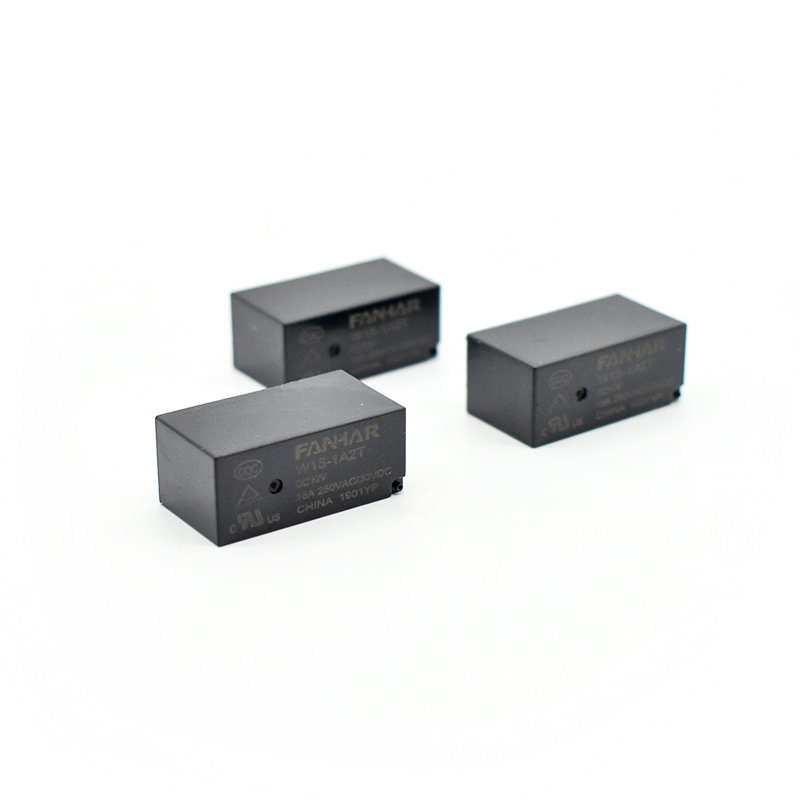

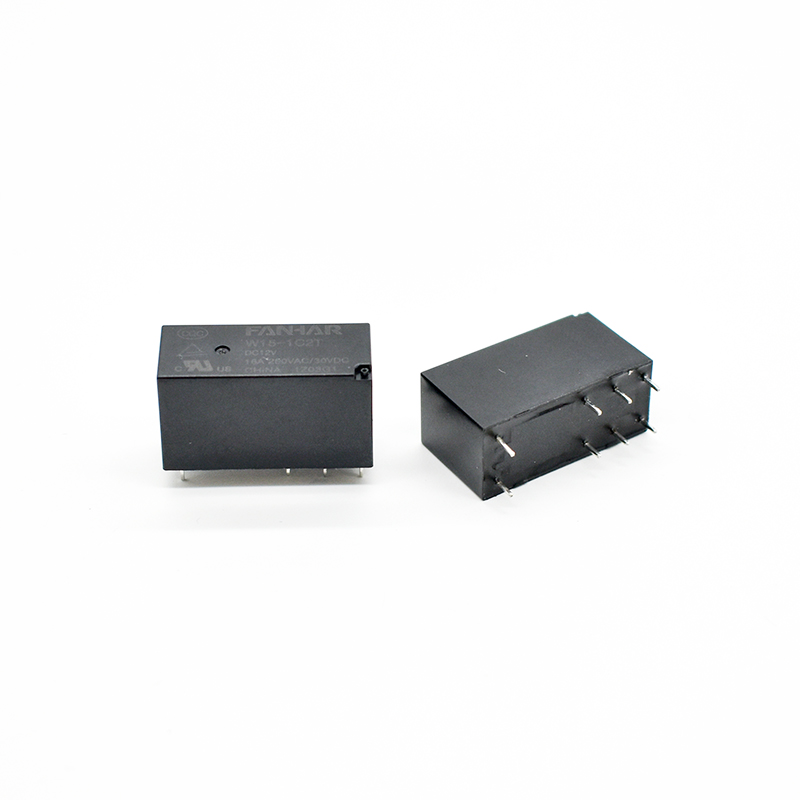

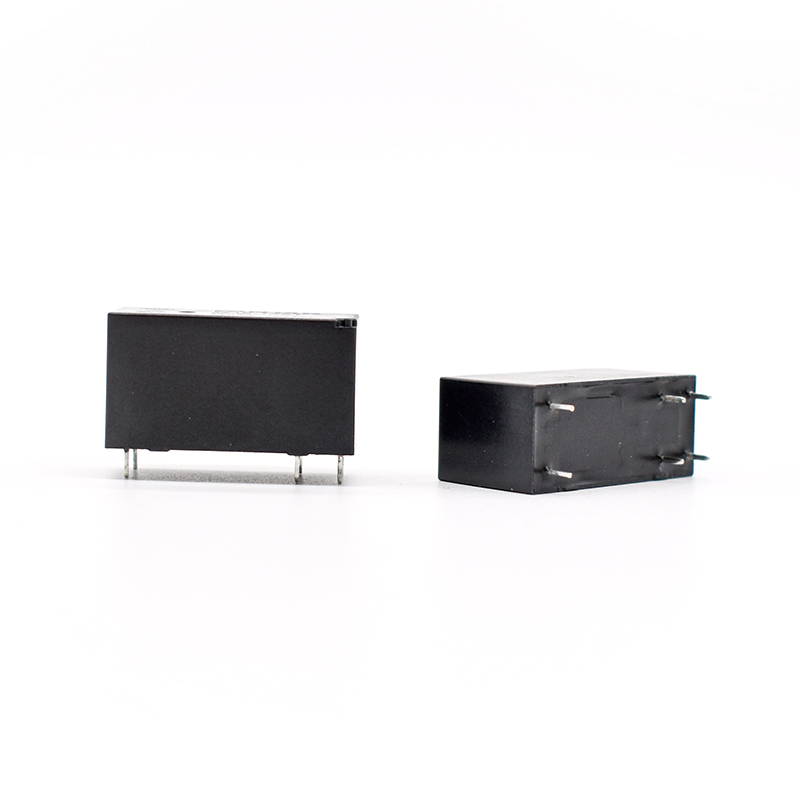

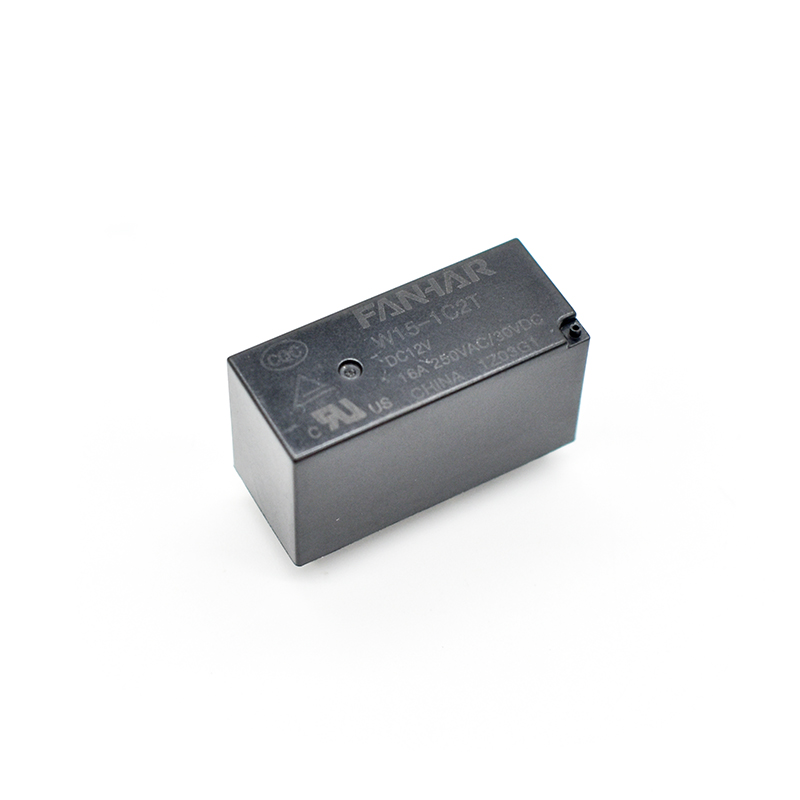

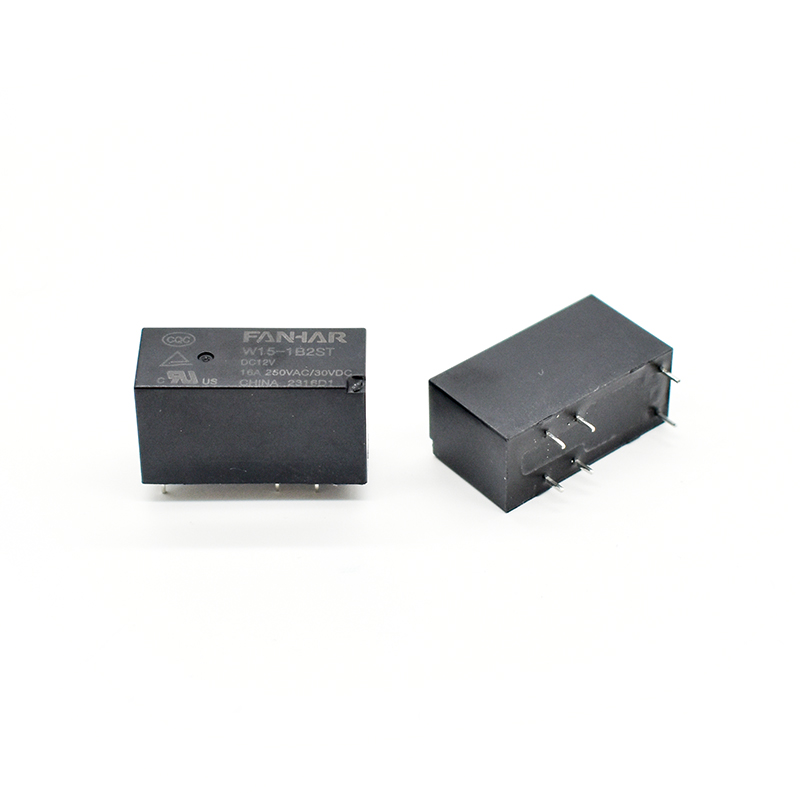

رله برق W15-1 16A 20A سازگار با UL TUV CQC

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

1A، 1B، 1C

مقاومت تماس (اولیه)

≤100mΩ (6VDC 1A)

مواد تماس

AgNi، AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

16A   250VAC/30VDC (استاندارد)    20A   250VAC

حداکثر ولتاژ سوئیچینگ

400VAC/30VDC

حداکثر جریان سوئیچینگ

20A

حداکثر ظرفیت سوئیچینگ

4000VA/480W

حداقل بارگذاری مجاز است

5VDC 100mA

برقی

عملکرد

مقاومت عایق (اولیه)

1000MΩ (500VDC)

دی الکتریک

قدرت

(اولیه)

بین مخاطبین باز

1000 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

4000 VAC، 1 دقیقه

زمان بهره برداری

≤15 میلی‌ثانیه

زمان انتشار

≤10 میلی‌ثانیه

عملکرد مکانیکی

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10 گرم)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁶ عملیات

برقی(Room temperature)

20A   250VAC

16A   250VAC/30VDC
5A     400VAC

5×10 ⁴ عملیات (ON/OFF= 1s/9s)

1×10 ⁵ عملیات (ON/OFF= 1s/9s)

1×10 ⁵ عملیات (ON/OFF= 1s/9s)

وضعیت بهره برداری

دمای محیط

-40℃~85℃/105℃

رطوبت

5٪ تا 90٪

فسخ

PCB

وزن واحد

تقریبا 12 گرم

ساخت و ساز

مهر و موم پلاستیکی، ضد شار
