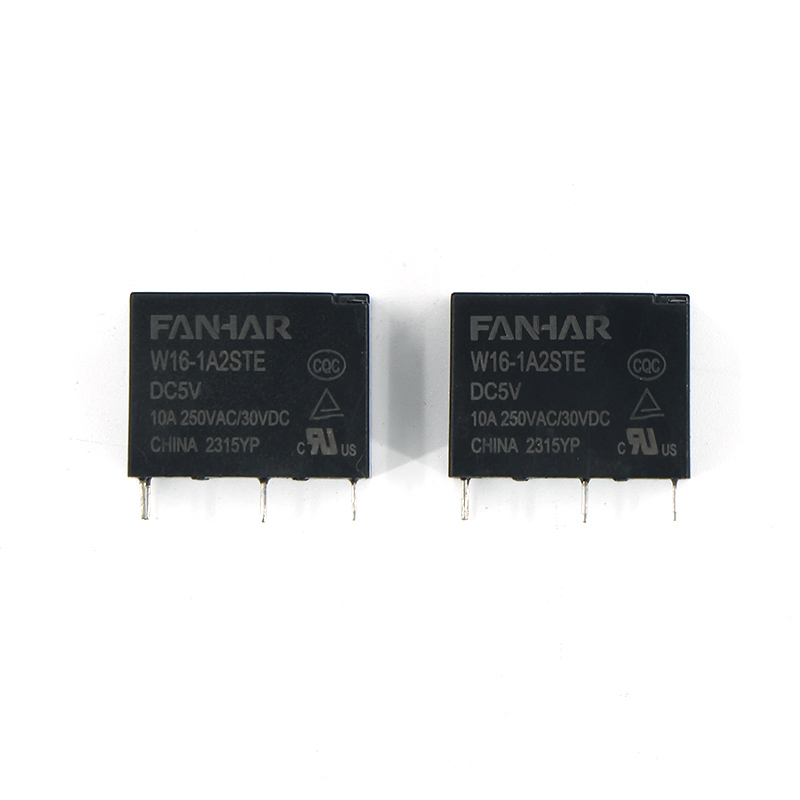

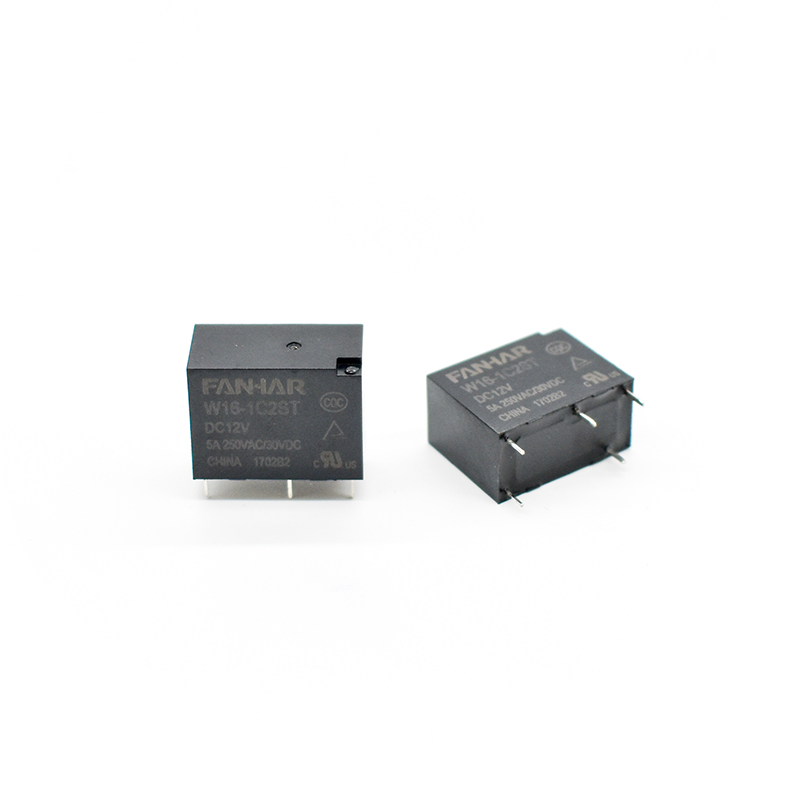

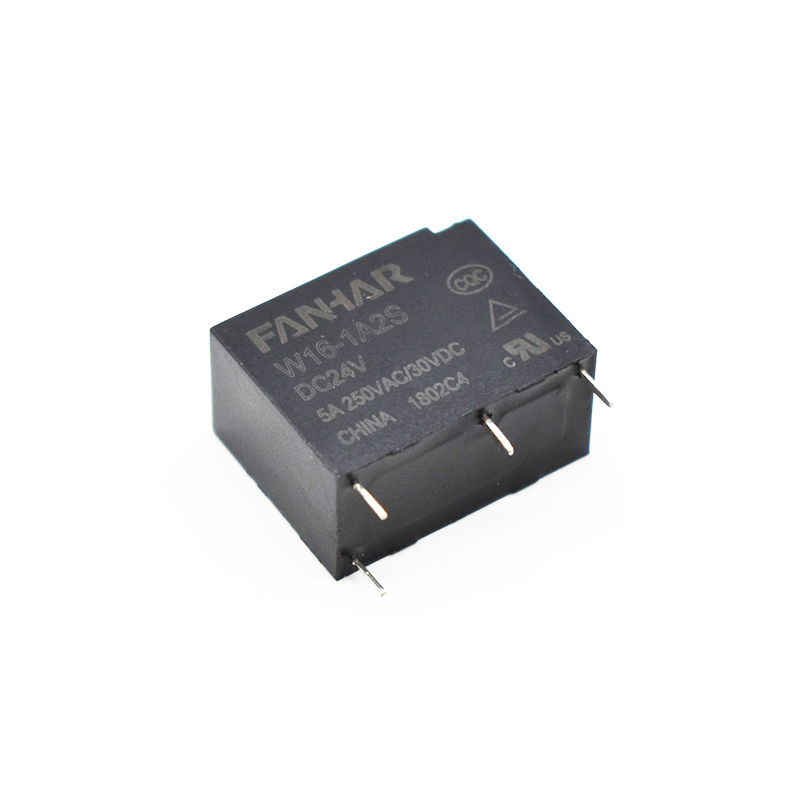

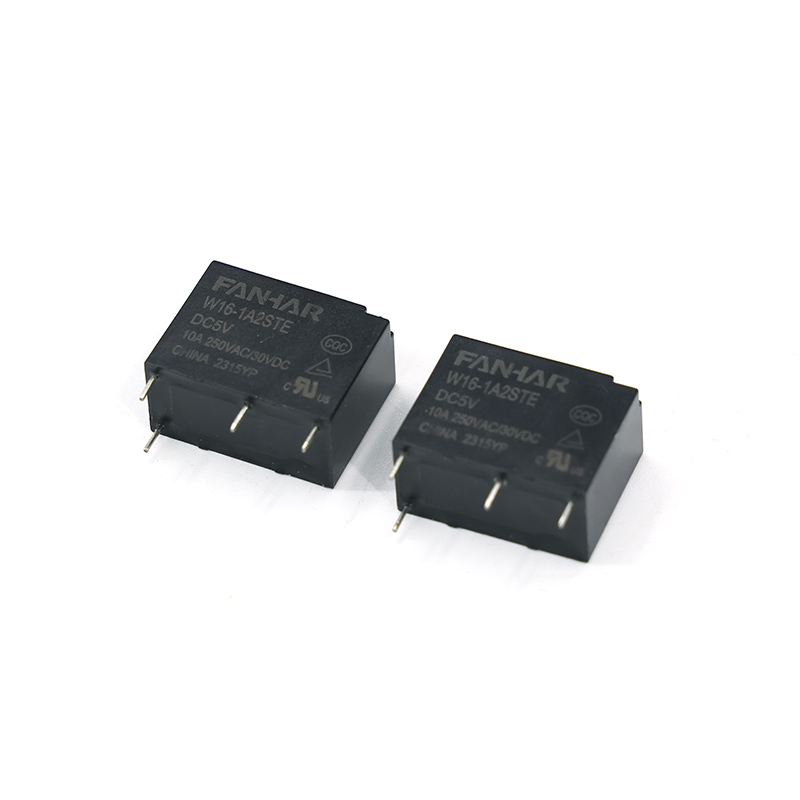

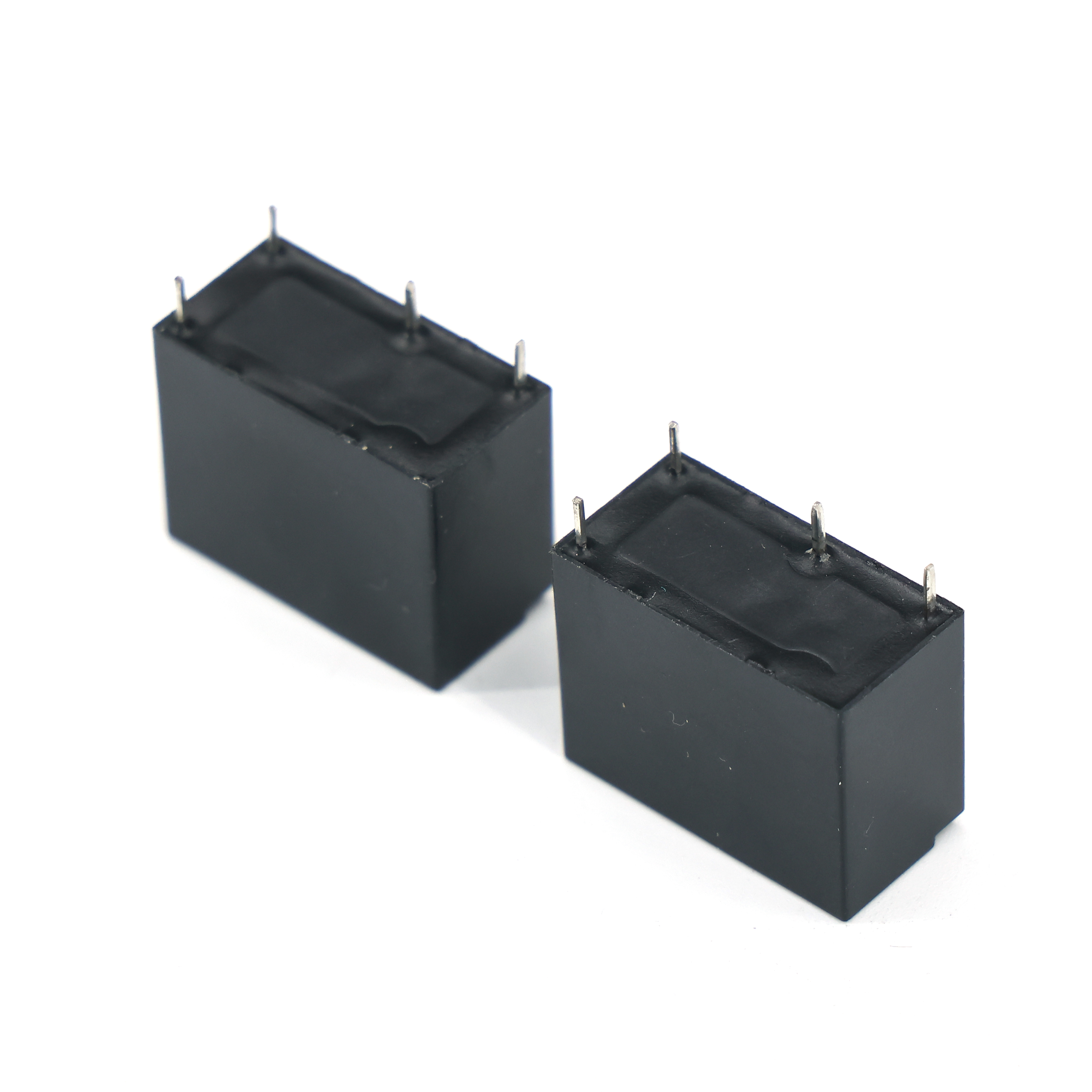

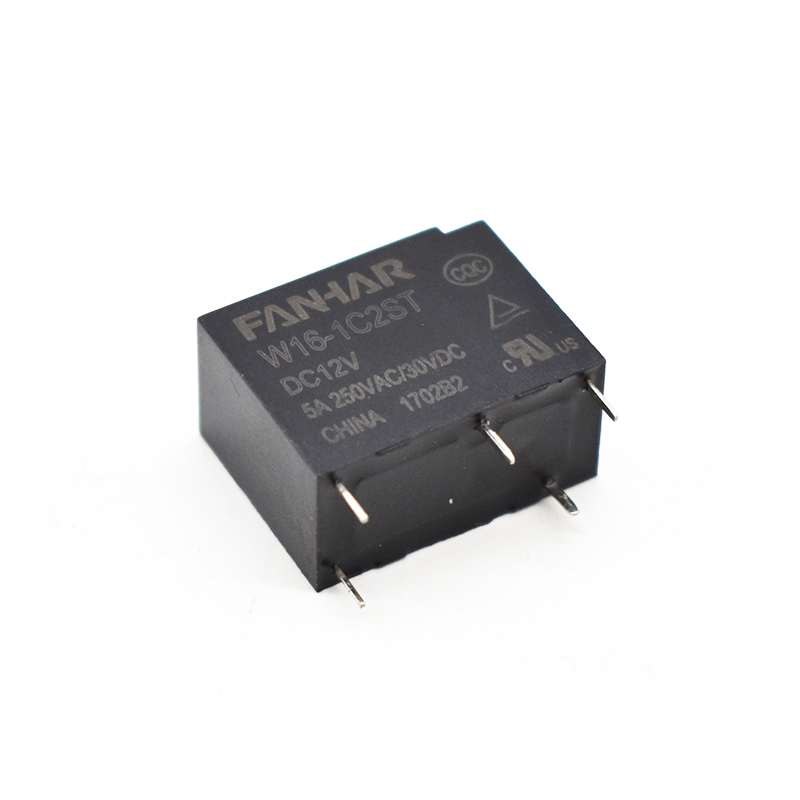

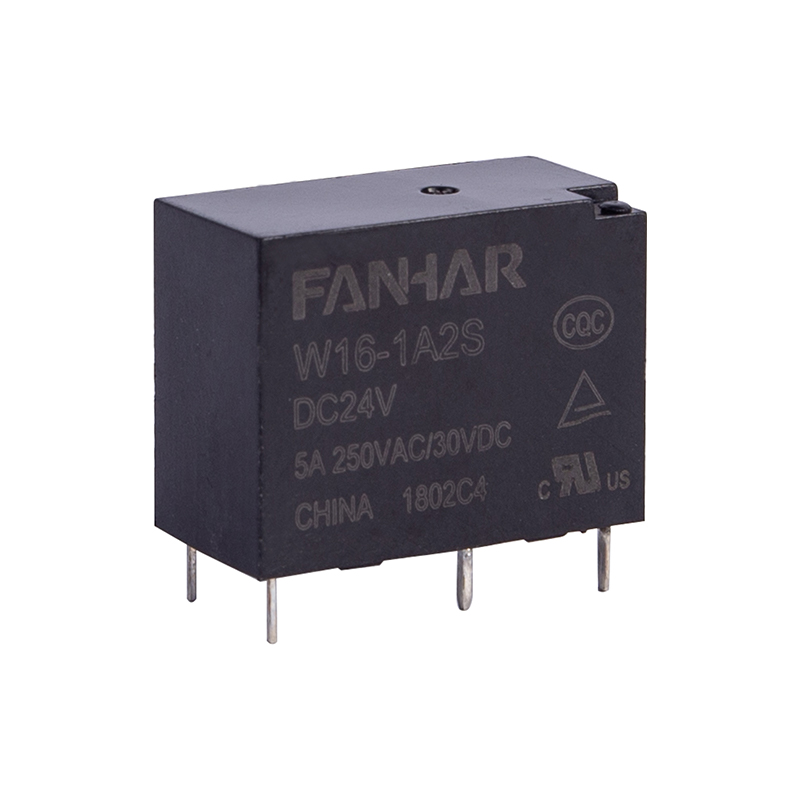

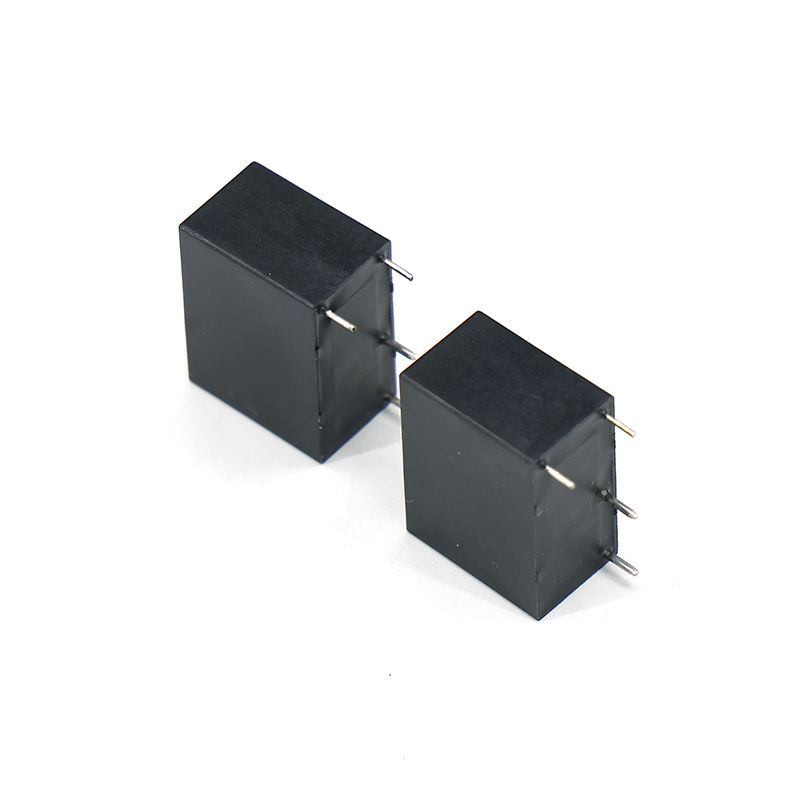

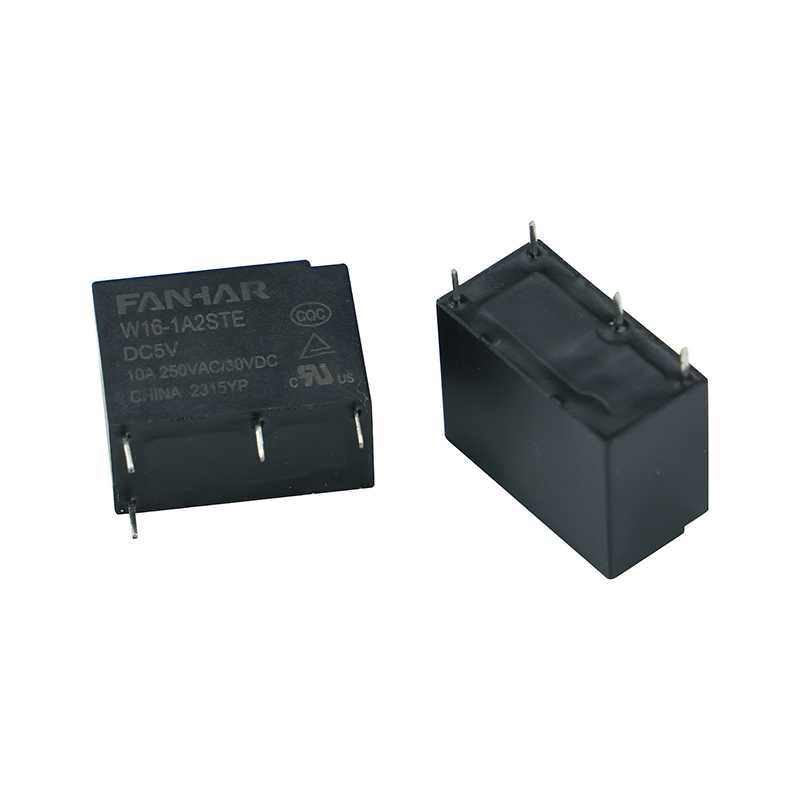

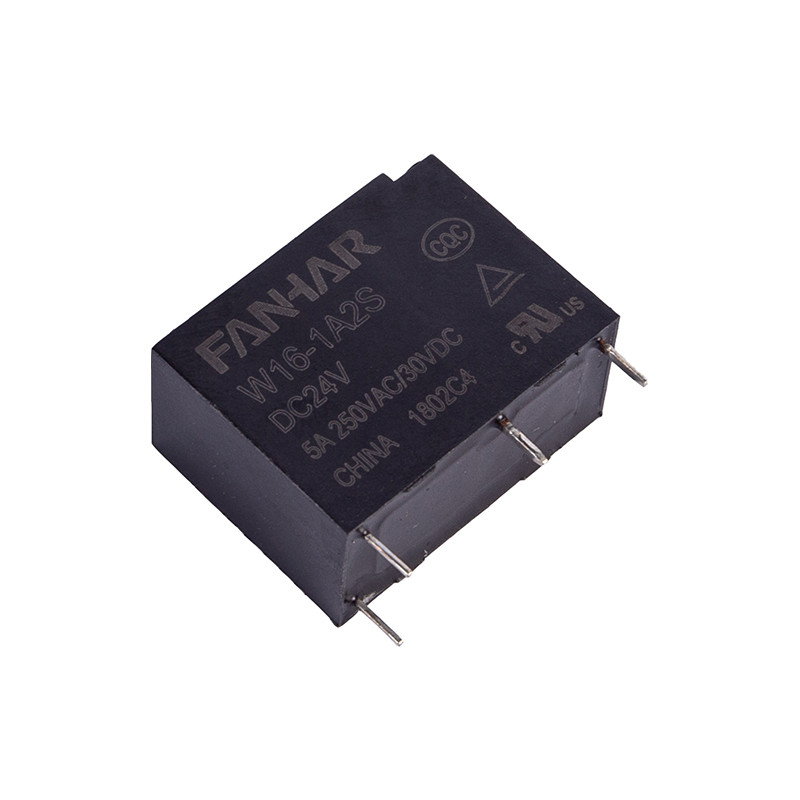

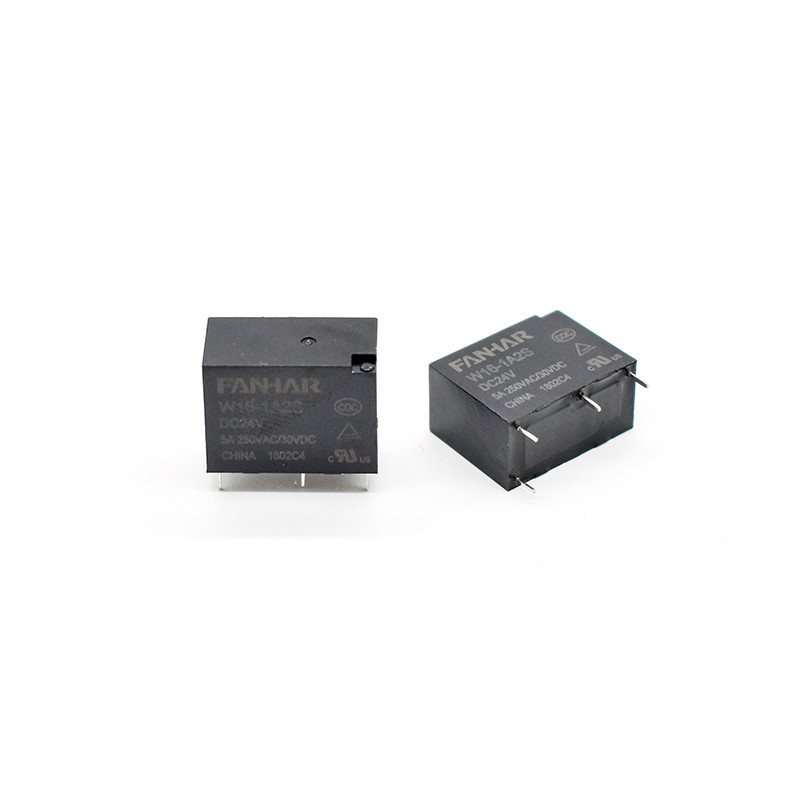

رله برق W16 5A 10A سازگار با UL TUV CQC

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

1A، 1B، 1C

مقاومت تماس (اولیه)

≤100mΩ (6VDC 1A)

مواد تماس

AgNi، AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

5A     250VAC/30VDC

10A   250VAC/30VDC

حداکثر ولتاژ سوئیچینگ

277VAC/30VDC

حداکثر جریان سوئیچینگ

10A

حداکثر ظرفیت سوئیچینگ

2500VA/300W

حداقل بارگذاری مجاز است

5VDC 100mA

برقی

عملکرد

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

1000 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

4000 VAC، 1 دقیقه

زمان بهره برداری

≤10 میلی‌ثانیه

زمان انتشار

≤5 میلی‌ثانیه

مکانیکی

عملکرد

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10 گرم)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

5× 106 آپس

برقی(Room temperature)

5A   250VAC/30VDC                       1×10 ⁵ عملیات (روشن/خاموش=1 ثانیه/9 ثانیه)
10 آمپر 250 VAC/30 VDC                       5×10 ⁴ عملیات (روشن/خاموش=1 ثانیه/9 ثانیه)

عمل کند

شرط

دمای محیط

-40℃~85/105℃

رطوبت

5٪ تا 90٪

فسخ

PCB

وزن واحد

تقریبا 6 گرم

ساخت و ساز

پلاستیک مهر و موم شده، ضد شار
