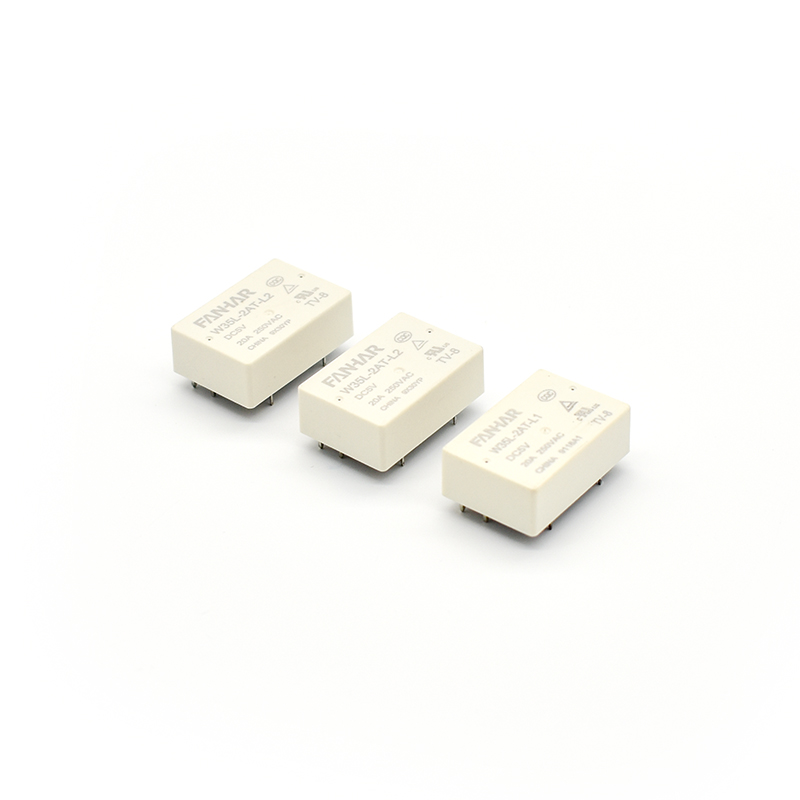

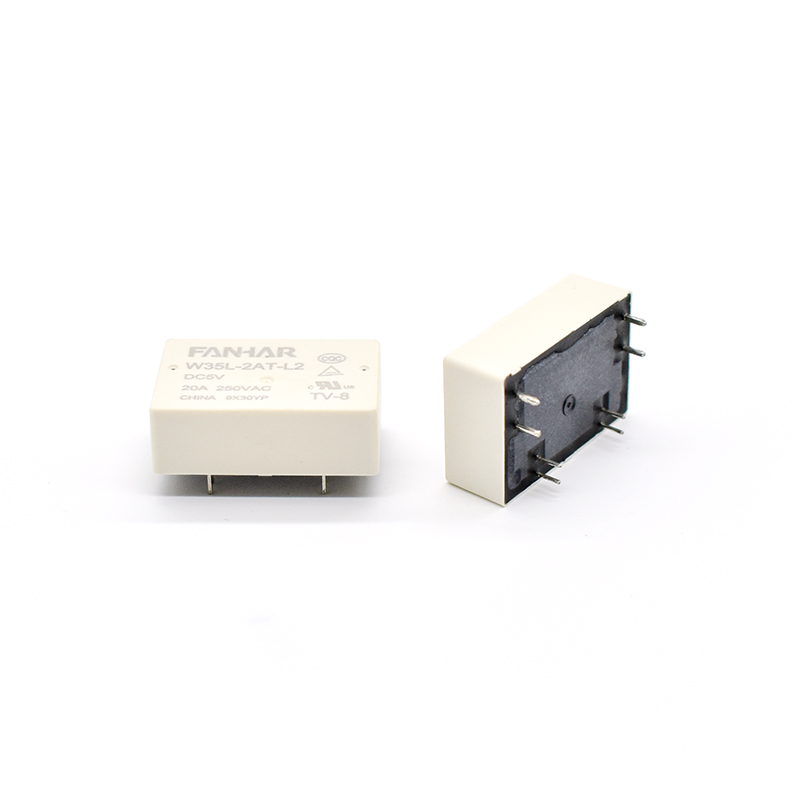

رله گیر W35L 16A 20A سازگار با UL TUV CQC

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

2A، 2B، 1A1B

مقاومت تماس (اولیه)

≤50mΩ (6VDC 1A)

مواد تماس

AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

16A   250 VAC (استاندارد)
20A   250 VAC

حداکثر ولتاژ سوئیچینگ

277 VAC

حداکثر جریان سوئیچینگ

20A

حداکثر ظرفیت سوئیچینگ

4000VA

حداقل بار مجاز

5VDC 100mA

عملکرد الکتریکی

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

1000 VAC، 1 دقیقه

بین مجموعه های تماس

2000 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

4000 VAC، 1 دقیقه

زمان را تنظیم کنید

≤15 میلی‌ثانیه

بازنشانی زمان

≤15 میلی‌ثانیه

عملکرد مکانیکی

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10 گرم)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁶ عملیات

برق (دمای اتاق)

16A

20A

1.5 اسب بخار

250VAC

250VAC

250 VAC (موتور)

1×10 ⁵ عملیات(ON/OFF= 1s/9s)
5×10 ⁴ عملیات (ON/OFF= 1s/9s)

5×10 ⁴ عملیات (ON/OFF= 1s/9s)

وضعیت بهره برداری

دمای محیط

-40℃~85℃/105℃

رطوبت

5% تا 85%

فسخ

PCB

وزن واحد

تقریبا 12 گرم

ساخت و ساز

ضد شار
