صفحه اصلی / اخبار / اخبار صنعت / رله برق FH12 40A برای کنترل صنعتی، جوش نقطه ای و تجهیزات منبع تغذیه

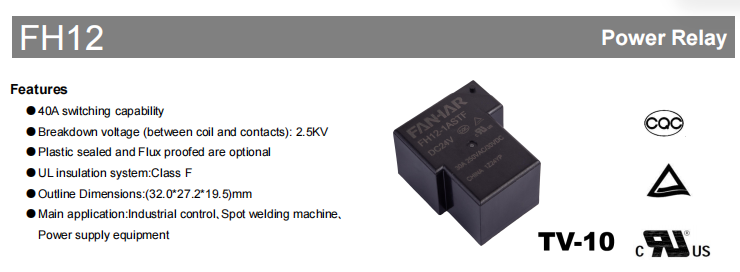

را رله برق FH12 برای سوئیچینگ جریان بالا در کنترل صنعتی، ماشین های جوش نقطه ای و تجهیزات منبع تغذیه طراحی شده است. دارای حداکثر جریان سوئیچینگ از 40A ، قدرت دی الکتریک از 2500VAC بین سیم پیچ و کنتاکت ، و الف سیستم عایق کلاس F UL ، FH12 عملکرد الکتریکی قابل اعتمادی را برای کاربردهای صنعتی سخت ارائه می دهد. در هر دو موجود است پلاستیک مهر و موم شده و ضد شار ساخت و ساز، می توان آن را با توجه به محیط های عملیاتی مختلف انتخاب کرد.
1. ویژگی های کلیدی FH12 رله برق
قابلیت سوئیچینگ 40A
را FH12 supports a maximum switching current of 40A با حداکثر ظرفیت سوئیچینگ 7500VA ، آن را برای برنامه هایی که نیاز به سوئیچینگ با جریان بالا قابل اعتماد دارند مناسب می کند.
عایق الکتریکی قابل اعتماد
را relay provides an insulation resistance of 1000MΩ (500VDC) و a dielectric strength of 2500VAC بین سیم پیچ و کنتاکت ، کمک به حفظ ایزوله الکتریکی ایمن در حین کار.
تنظیمات تماس چندگانه
را FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
به کاربران این امکان را می دهد تا پیکربندی مناسب را برای طرح های مختلف مدار انتخاب کنند.
ساخت و ساز پلاستیکی مهر و موم شده یا ضد شار
دو گزینه ساخت و ساز در دسترس است: ضد شار و آب بندی پلاستیکی.
با توجه به برگه داده، نسخه ضد شار برای محیط های تمیز توصیه می شود، در حالی که نسخه مهر و موم شده پلاستیکی برای محیط های حاوی گرد و غبار یا گازهای خورنده مانند H2S، SO2، و NO2 مناسب است.
سیستم عایق کلاس F
را FH12 complies with the سیستم عایق UL کلاس F ، مطابق با الزامات بین المللی عایق برای تجهیزات الکتریکی صنعتی.

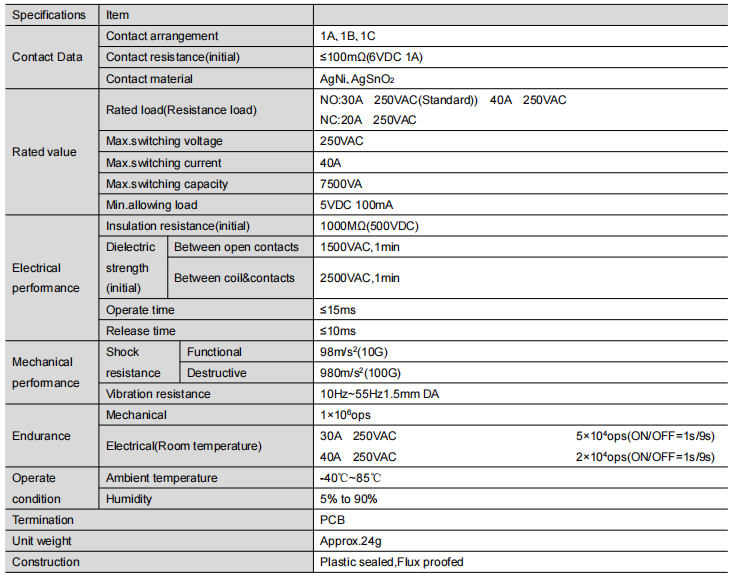

2. مشخصات فنی
3. عملکرد
را FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
عملکرد الکتریکی
- مقاومت عایق: 1000MΩ (500VDC)
- قدرت دی الکتریک بین کنتاکت های باز: 1500VAC به مدت 1 دقیقه
- استحکام دی الکتریک بین سیم پیچ و کنتاکت: 2500VAC به مدت 1 دقیقه
سرعت عملیات
- زمان عملیات: ≤15 میلیثانیه
- زمان انتشار: ≤10 میلیثانیه
عملکرد مکانیکی
- مقاومت در برابر ضربه عملکردی: 98 متر بر ثانیه (10 گرم)
- مقاومت در برابر ضربه مخرب: 980 متر بر ثانیه (100 گرم)
- مقاومت در برابر لرزش: 10 هرتز تا 55 هرتز، دامنه دو برابر 1.5 میلی متر
عمر خدمات
- استقامت مکانیکی: عملیات 1×106
- استقامت الکتریکی:
- 30A 250VAC: 5 × 104 عملیات
- 40A 250VAC: 2 × 104 عملیات

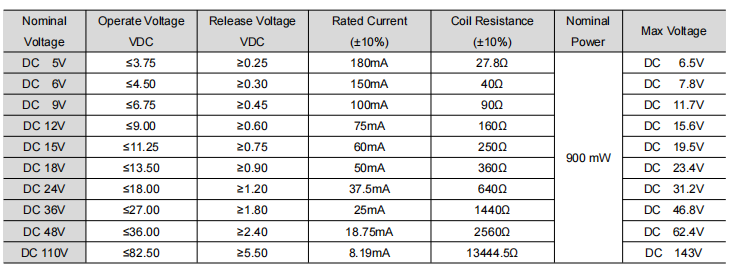

4. ولتاژهای کویل موجود
را FH12 supports multiple DC coil voltage options, including:
5 ولت، 6 ولت، 9 ولت، 12 ولت، 15 ولت، 18 ولت، 24 ولت، 36 ولت، 48 ولت و 110 ولت DC ، به رله اجازه می دهد تا با نیازهای مختلف ولتاژ سیستم مطابقت داشته باشد.
5. برنامه های کاربردی معمولی
با توجه به برگه اطلاعات محصول، FH12 اساساً برای موارد زیر طراحی شده است:
مناسب برای تجهیزات کنترل صنعتی که نیاز به سوئیچینگ مطمئن بارهای جریان بالا دارند.
دستگاه های جوش نقطه ای
طراحی شده برای تجهیزات جوش نقطه ای که در آن عملکرد سوئیچینگ رله پایدار مورد نیاز است.
تجهیزات منبع تغذیه
قابل استفاده برای تجهیزات منبع تغذیه که نیاز به عملکرد سوئیچینگ قابل اعتماد در درجه بندی های الکتریکی مشخص شده دارند.

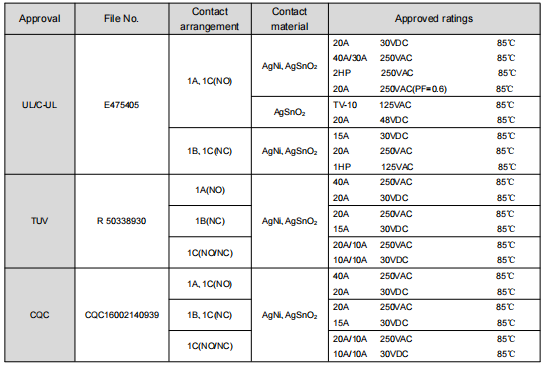

6 . گواهینامه های ایمنی
را FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
را approved ratings vary depending on the contact arrangement and contact material.
7. سوالات متداول (سؤالات متداول)
Q1: حداکثر جریان سوئیچینگ رله برق FH12 چقدر است؟
را FH12 supports a maximum switching current of 40A و a maximum switching capacity of 7500VA .
Q2: چه ترتیبات تماسی در دسترس است؟
را relay is available in 1A (به طور معمول باز)، 1B (معمولا بسته) و 1C (تغییر) تنظیمات تماس
Q3: چه گزینه های ولتاژ سیم پیچ موجود است؟
را FH12 supports DC coil voltages of 5 ولت، 6 ولت، 9 ولت، 12 ولت، 15 ولت، 18 ولت، 24 ولت، 36 ولت، 48 ولت و 110 ولت .
Q4: چه مواد تماسی موجود است؟
را relay offers AgNi و AgSnO2 مواد تماس با توجه به دیتاشیت، AgSnO2 کنتاکت ها برای برنامه هایی با جریان موج بالا توصیه می شوند.
Q5: FH12 چه دمای کاری را پشتیبانی می کند؟
را specified ambient operating temperature is -40 تا 85 درجه سانتی گراد ، با محدوده رطوبت عملیاتی از 5% تا 90% .
Q6: FH12 چه گواهینامه هایی دارد؟
را FH12 has obtained UL/cUL، TÜV، و CQC گواهینامه های ایمنی، با رتبه های تایید شده بسته به پیکربندی محصول.
8. نتیجه گیری
را رله برق FH12 40A ظرفیت سوئیچینگ بالا، عایق الکتریکی قابل اعتماد، تنظیمات تماس چندگانه و گزینه های ساخت و ساز انعطاف پذیر را در یک طراحی فشرده ترکیب می کند. پشتیبانی از ولتاژ سیم پیچ DC از 5 ولت تا 110 ولت و تایید شده توسط UL/cUL، TÜV، و CQC ، برای کنترل صنعتی، ماشین های جوش نقطه ای و تجهیزات منبع تغذیه در شرایط عملیاتی مشخص شده طراحی شده است.
برای اطلاعات فنی بیشتر، جزئیات سفارش، یا پشتیبانی انتخاب محصول، لطفا تماس بگیرید فنحار الکترونیک برای آخرین مستندات محصول FH12 و کمک برنامه.
