رله های FH28: راه حل های الکترونیک و اتوماسیون خودرو با کارایی بالا

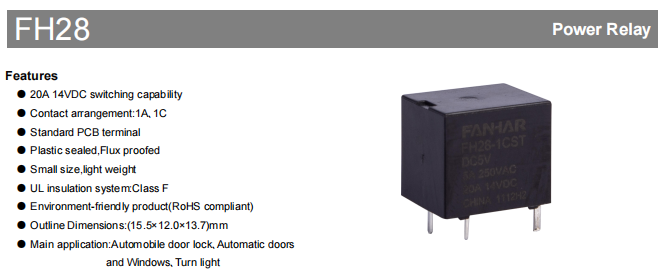

رله FH28 یک رله با کارایی بالا بر روی PCB است که توسط شرکت Zhejiang Fanhar Electronics Co., Ltd. ساخته شده و برای الکترونیک خودرو و سیستم های کنترل اتوماسیون در نظر گرفته شده است.  این رله دارای ساختار مهر و موم شده پلاستیکی است، دارای ظرفیت سوئیچینگ 20 آمپر در ولتاژ 14VDC، دارای ابعاد جمع و جور 15.5 x 12.0 x 13.7 میلی متر، وزن تقریباً 6 گرم است و به مقررات زیست محیطی RoHS پایبند است.

عملکرد الکتریکی عالی

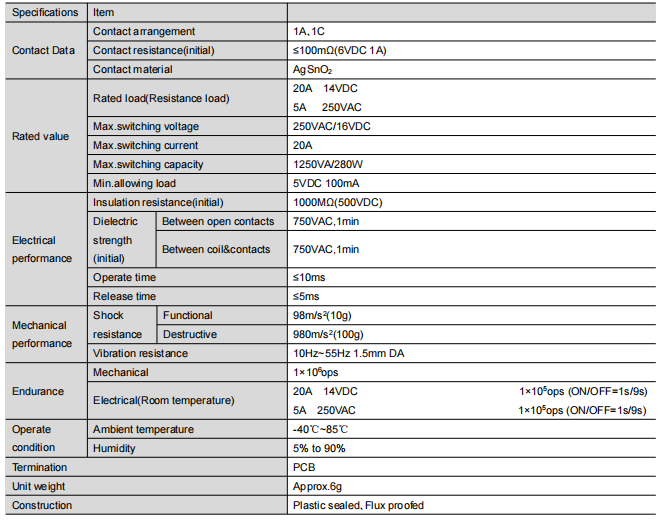

مشخصات تماس

از مواد تماس آلیاژی ویژه استفاده می شود و مقاومت تماس اولیه به شدت در 100mΩ کنترل می شود (شرایط آزمایش 6VDC 1A).

مقاومت تماس پایین تضمین می کند که تلفات انتقال سیگنال به حداقل می رسد، به ویژه برای سیستم های کنترل دقیق مناسب است.

سطح تماس به طور ویژه برای مهار موثر قوس و افزایش عمر مفید درمان می شود.

ظرفیت بار

طراحی امتیاز دوگانه: 20A/14V DC و 5A/250V AC.

حداکثر ظرفیت سوئیچینگ تا 1250 VA/280 وات برای برآورده کردن اکثر الزامات الکترونیک خودرو.

حداقل بار مجاز کمتر از 5VDC/100mA، سازگار با سناریوهای سوئیچینگ سیگنال کوچک.

ویژگی های عایق

مقاومت عایق اولیه تا 1000MΩ (ولتاژ تست 500VDC)

ولتاژ بین تماسی با تحمل 750 VAC به مدت 1 دقیقه بدون خرابی

کلاس عایق UL کلاس F برای اطمینان از ایمنی و قابلیت اطمینان در محیط های با دمای بالا.

سرعت پاسخگویی

زمان پاسخ سریع ≤ 10ms برای زمان مکش و ≤ 5ms برای زمان انتشار.

به ویژه برای سیستم های الکترونیکی مدرن خودرو که نیاز به سوئیچینگ فرکانس بالا دارند مناسب است.

طراحی سیستم الکترومغناطیسی بهینه عملکرد یکنواخت را تضمین می کند

ساختار مکانیکی ناهموار و قابل اعتماد

طراحی مکانیکی محصول نشان دهنده خرد مهندسی است:

بسته جمع و جور با ابعاد 15.5 x 12.0 x 13.7 میلی متر و کنترل وزن 6 گرم، مناسب برای کاربردهای با محدودیت فضا

مقاومت عالی در برابر لرزش، مقاومت در برابر ضربه 980 متر بر ثانیه (10 گرم)، سازگاری با محیط‌های ارتعاشی مانند اتومبیل

عملکرد پایدار در محیط های ارتعاشی، کارکرد قابل اعتماد در محدوده فرکانس 10 هرتز تا 55 هرتز با دامنه 1.5 میلی متر.

فرآیند آب بندی پلاستیکی به طور موثری از نفوذ شار جلوگیری می کند و قابلیت اطمینان طولانی مدت محصول را افزایش می دهد.

طیف گسترده ای از سناریوهای کاربردی

رله های FH28 ارزش خود را در بسیاری از زمینه ها نشان می دهند:

سیستم های الکترونیکی خودرو، ایده آل برای کنترل قفل درب، سیستم چراغ راهنما، شیشه های برقی.

در زمینه اتوماسیون صنعتی، برای کنترل درب اتوماتیک، دستگاه قفل ایمنی و سایر موقعیت های کلیدی مناسب است.

در زمینه لوازم خانگی، سوئیچینگ قابل اعتماد برای کنترل خانه هوشمند و سیستم های پرده خودکار را فراهم می کند.

در زمینه ابزار دقیق، نقش مهمی را به عنوان جزء اصلی ماژول سوئیچینگ سیگنال ایفا می کند.

راهنمای انتخاب حرفه ای

نقاط انتخاب برای سناریوهای مختلف برنامه:

پیکربندی تماس: 1A (معمولا باز) برای مدارهای سوئیچینگ ساده مناسب است و 1C (تبدیل) برای سناریوهایی که نیاز به عملکرد سوئیچینگ دارند مناسب است.

سازگاری با محیط: ضد شار برای محیط های تمیز، پلاستیک مهر و موم شده برای گازهای خورنده.

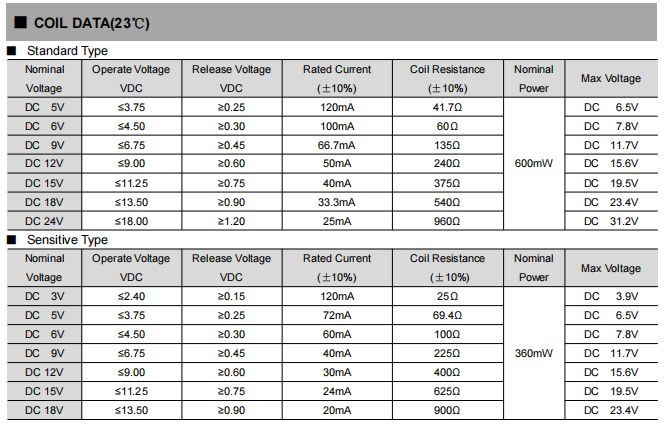

پیشنهاد تطبیق ولتاژ: سیم پیچ استاندارد برای ولتاژ معمولی مناسب است، سیم پیچ حساس (نوع L) برای استفاده در ولتاژ پایین مناسب تر است.

اقدامات احتیاطی نصب: محیط های با ارتعاش بالا نیاز به توجه ویژه به روش های ثابت برای اطمینان از اتصالات قابل اعتماد دارند.

تأیید دقیق قابلیت اطمینان

محصول تحت آزمایش و تأیید دقیق قرار گرفته است:

تست عمر بار: 100000 عملیات تحت DC14V/20A، بیش از 1 میلیون عملیات تحت AC250V/5A.

تست سازگاری محیطی: چرخه دمایی -40 ~ 85 ℃، 90٪ RH محیط گرم و مرطوب تأیید طولانی مدت

تست قابلیت اطمینان مکانیکی: لرزش 55 هرتز، ضربه 10 گرم و تأیید شرایط سخت دیگر.

تست دوام مواد: مواد تماس پس از استفاده طولانی مدت همچنان ویژگی های تماس خوبی را حفظ می کند.

پیشنهادات کاربردی کاربردی

اقدامات احتیاطی در کاربردهای مهندسی:

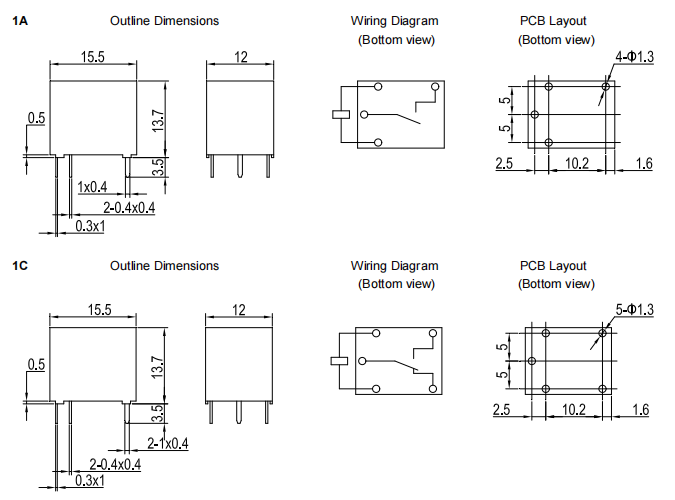

هنگام طراحی PCB به شدت از نقشه های ابعادی پیروی کنید و به فاصله پین های 10.2 میلی متری توجه ویژه ای داشته باشید.

چیدمان باید با فاصله الکتریکی کافی و با در نظر گرفتن نیاز به اتلاف گرما برای جلوگیری از گرمای بیش از حد موضعی انجام شود.

از تجاوز از حداکثر پارامترهای نامی خودداری کنید، از ضربه و افت مکانیکی اجتناب کنید.

تعمیر و نگهداری منظم برای بررسی وضعیت تماس و تمیز نگه داشتن محیط کار.

رله‌های FH28 به دلیل پارامترهای عملکرد حرفه‌ای و عملکرد با کیفیت قابل اعتماد، به یک انتخاب مهم برای کنترل‌های الکترونیک و صنعتی خودرو تبدیل می‌شوند. از طریق نوآوری مستمر، Zhejiang Fanhar Electronics راه حل های رله قابل اعتماد را به بازار ارائه می دهد.
