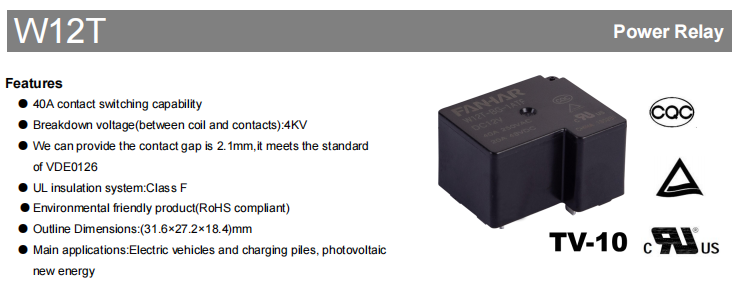

رله برق W12T 40A | رله PCB برای شارژ EV و سیستم های فتوولتائیک

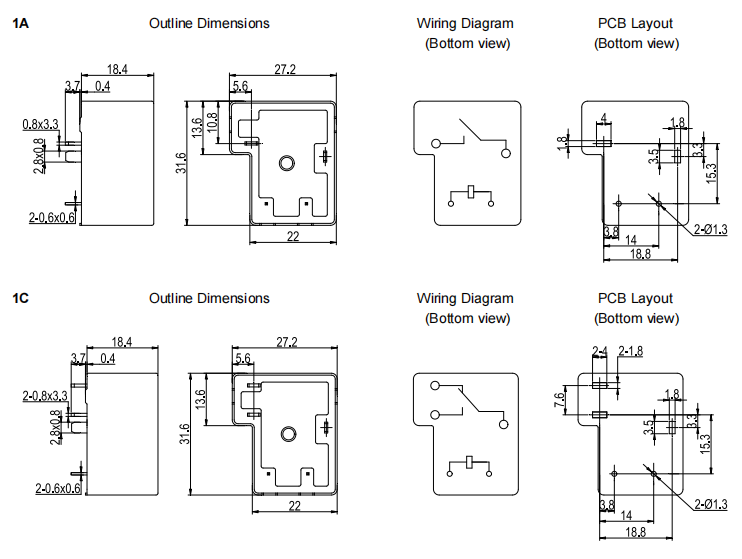

W12T یک رله برق 40 آمپری است که توسط FANHAR Electronics راه‌اندازی شده و برای کاربردهای کنترل توان پرقدرت مانند وسایل نقلیه الکتریکی، شمع‌های شارژ و سیستم‌های انرژی تجدیدپذیر فتوولتائیک (PV) طراحی شده است. این رله دارای قابلیت سوئیچینگ کنتاکت 40 آمپر، حداکثر ولتاژ مقاومت دی‌الکتریک 4000 ولت ولتاژ بین سیم‌پیچ و کنتاکت‌ها، و شکاف تماس اختیاری ≥2.1 میلی‌متر است. در حالی که عملکرد سوئیچینگ با بار بالا را تضمین می کند، الزامات عایق الکتریکی و ایمنی در تجهیزات انرژی جدید را نیز برآورده می کند. W12T با طراحی جمع و جور روی پایه PCB، تنها 31.6 × 27.2 × 18.4 میلی متر دارد و در طیف گسترده ای از گزینه های ولتاژ سیم پیچ برای پاسخگویی به نیازهای طراحی تجهیزات مختلف موجود است. این به طور گسترده ای در سیستم های کنترل توان انرژی جدید استفاده می شود.

1. ویژگی های محصول

40A قابلیت سوئیچینگ جریان بالا
W12T دارای بار کنترلی 40A 250VAC است. نوع استاندارد از بارهای DC 20A 30VDC پشتیبانی می کند، در حالی که نوع BG از بارهای DC 20A 48VDC پشتیبانی می کند. حداکثر ظرفیت سوئیچینگ به 10000 VA می رسد و نیازهای کنترل توان تجهیزات پرقدرت را برآورده می کند.

عملکرد عایق بالا برای افزایش ایمنی سیستم
برای رفع نیازهای عایق تجهیزات انرژی جدید، W12T عایق الکتریکی عالی ارائه می دهد:

حداکثر ولتاژ مقاومت دی الکتریک بین سیم پیچ و کنتاکت: 4000VAC

ولتاژ مقاومت دی الکتریک بین کنتاکت ها (نوع BG): 2500VAC

مقاومت اولیه عایق: 1000MΩ (در 500VDC)

عملکرد عالی عایق به بهبود ایمنی و قابلیت اطمینان عملیاتی کمک می کند.

فاصله تماس اختیاری ≥2.1mm
نوع W12T BG یک شکاف تماس ≥2.1 میلی متری را فراهم می کند که با استاندارد فتوولتائیک VDE0126 اروپا مطابقت دارد. این تقاضا برای فواصل جداسازی تماس بیشتر در کاربردهای خاص سیستم PV را برآورده می کند.

مواد تماس با کیفیت بالا
W12T این سری از AgSnO2 (اکسید نقره-قلع) به عنوان ماده تماس استفاده می کند. AgSnO2 مقاومت عالی در برابر فرسایش قوس الکتریکی، مقاومت در برابر تماس کم و پایدار، هدایت حرارتی خوب و عملکرد فوق العاده ضد جوش را نشان می دهد. به طور موثر قوس الکتریکی را کاهش می دهد و طول عمر رله را افزایش می دهد.

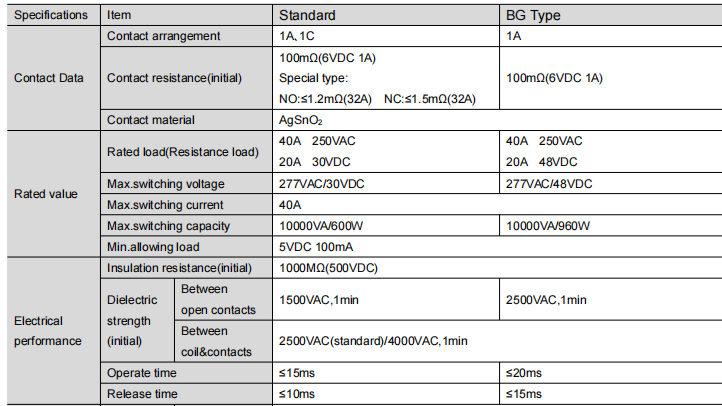

2. پارامترهای عملکرد

طیف گسترده ای از گزینه های ولتاژ سیم پیچ
برای تطبیق طرح‌های مختلف سیستم کنترل، W12T در ولتاژهای چند سیم پیچ موجود است، از جمله:
[به جدول مشخصات سیم پیچ در دیتاشیت اصلی مراجعه کنید]

توان اسمی کویل نوع استاندارد: 900mW

توان نامی سیم پیچ نوع BG: 1400mW

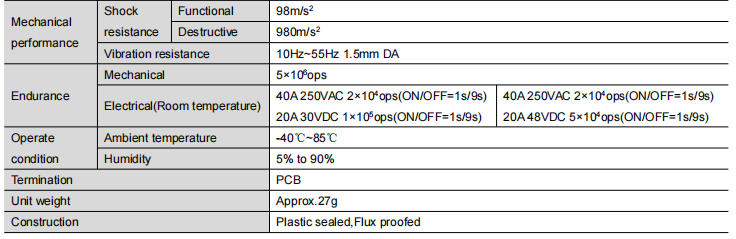

عملکرد مکانیکی و الکتریکی پایدار و قابل اعتماد
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

عمر مکانیکی: 5 میلیون عملیات

عمر الکتریکی:

40A 250VAC: 20000 عملیات

20A 30VDC (نوع استاندارد): 100000 عملیات

20A 48VDC (نوع BG): 50000 عملیات

زمان کار (نوع استاندارد): ≤15ms

زمان انتشار (نوع استاندارد): ≤10ms

محدوده دمای عملیاتی: -40 تا 85 درجه سانتی گراد مناسب برای کاربردهای مختلف صنعتی و تجهیزات انرژی جدید.

تاییدیه های ایمنی چندگانه

W12T has obtained several domestic and international product certifications, including: UL / CUL، TÜV، CQC

این گواهینامه ها برنامه های بارگذاری متناوب 40 آمپر و بار DC 20 آمپر را پوشش می دهد و از استفاده از محصول در بازارهای مختلف پشتیبانی می کند.

3. مناطق کاربردی معمولی

با توجه به برگه اطلاعات محصول، W12T عمدتاً در موارد زیر استفاده می شود:

وسایل نقلیه الکتریکی (EV)

شمع شارژ خودرو انرژی جدید

تجهیزات فتوولتائیک (PV) انرژی های تجدیدپذیر

قابلیت سوئیچینگ جریان بالا و عملکرد عایق آن نیازهای کنترل توان کاربردهای فوق را برآورده می کند.

4. چرا رله برق W12T را انتخاب کنید؟

W12T به عنوان یک رله برق 40 آمپری که برای بخش انرژی جدید طراحی شده است، ظرفیت بار بالا، عملکرد عایق و قابلیت اطمینان را ترکیب می کند. مزایای کلیدی عبارتند از:

قابلیت سوئیچینگ بار AC 40A

تا 4000VAC دی الکتریک ولتاژ بین سیم پیچ و کنتاکت ها را تحمل می کند

فاصله تماس اختیاری ≥2.1mm، مطابق با استاندارد VDE0126 PV

طیف گسترده ای از ولتاژ سیم پیچ از 5 ولت تا 110 ولت

سیستم عایق UL کلاس F

محدوده دمای کارکرد -40 تا 85 درجه سانتیگراد

دارای گواهی UL، TÜV، CQC و غیره

مناسب برای وسایل نقلیه الکتریکی، شمع های شارژ، فتوولتائیک و سایر کاربردهای انرژی جدید

5. خلاصه

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
