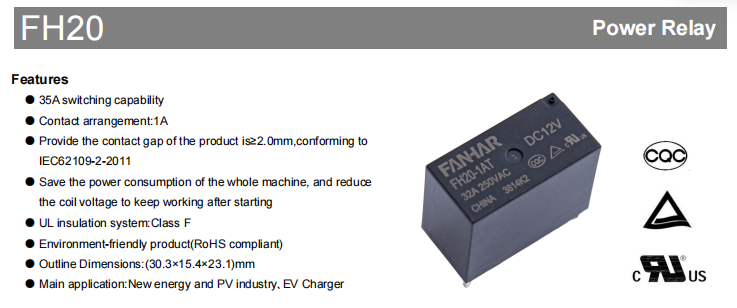

رله انرژی جدید سری FH20: راه حل سوئیچینگ با قابلیت اطمینان بالا برای تجهیزات انرژی جدید و شارژ

مزایای اصلی: ایمن، کارآمد و مقاوم در برابر حرارت

شکاف تماس کافی برای رعایت استانداردهای ایمنی فتوولتائیک

شکاف تماس پس از باز شدن رله مستقیماً بر ایمنی جداسازی تأثیر می گذارد. سری FH20 دارای یک شکاف تماس ≥2.0 میلی متری است که به طور کامل با استاندارد IEC 62109-2-2011 «الزامات ایمنی برای مبدل های قدرت برای استفاده در سیستم های برق فتوولتائیک» مطابقت دارد. برای اینورترهای فتوولتائیک، این استاندارد اجباری است. شکاف 2.0 میلی متری قطع قوس موثر را حتی در شرایط اضافه ولتاژ تضمین می کند و از مدارهای پایین دست و ایمنی اپراتور محافظت می کند.

کاهش ولتاژ پس از استارت به میزان قابل توجهی کاهش مصرف برق سیستم

FH20 از یک استراتژی کاری استفاده می کند که ولتاژ سیم پیچ را پس از انتخاب اولیه کاهش می دهدبالا پس از بسته شدن رله، تنها به ولتاژ سیم پیچ کمتری برای حفظ حالت تماس نیاز است، که به طور قابل توجهی مصرف برق سیم پیچ را در مقایسه با پر مداوم کاهش می دهد.درایو ولتاژ به عنوان مثال، در مدل 12 ولت، قدرت نگهداری به مراتب کمتر از 1400 مگاوات مورد نیاز برای پیک آپ است. این ویژگی مخصوصاً برای شارژرها و اینورترهایی که به کارکرد مداوم در حالت آماده به کار یا مداوم نیاز دارند و به طور موثر افزایش دمای سیستم و اتلاف انرژی را کاهش می دهد مفید است.

سیستم عایق UL کلاس F برای تحمل دمای بالاتر

درجه مقاومت حرارتی سیستم عایق، عمر رله را در شرایط دمای بالا تعیین می کند. سری FH20 از یک سیستم عایق کلاس F با شناسایی UL استفاده می کند که اجازه می دهد تا سیم پیچ حداکثر گرم شود.دمای نقطه‌ای 155 درجه سانتی‌گراد تا 25 درجه سانتی‌گراد بالاتر از معمول کلاس B (130 درجه سانتی‌گراد). این بدان معنی است که در دمای محیط 85 درجه سانتیگراد، رله همچنان دارای حاشیه حرارتی کافی است، که آن را به ویژه برای تجهیزات نصب شده در محیط های بسته، تهویه ضعیف یا محیط های با دمای بالا در فضای باز مناسب می کند.

مواد سازگار با محیط زیست، سازگار با RoHS

از تماس‌ها گرفته تا مسکن، این محصول از موادی استفاده می‌کند که الزامات RoHS را برآورده می‌کند، بدون سرب، جیوه، کروم شش ظرفیتی، و سایر مواد خطرناک، که مانع ایجاد می‌کند.صادرات رایگان به مناطقی با مقررات زیست محیطی سختگیرانه مانند اتحادیه اروپا.

قابلیت بارگذاری و پارامترهای الکتریکی

سری FH20 از آرایش تماس 1A (تک قطبی تک پرتابی، معمولاً باز)، با مواد تماس AgSnO2 (اکسید قلع نقره) استفاده می کند. این ماده مقاومت بسیار خوبی در برابر جوشکاری و فرسایش قوس الکتریکی دارد و به ویژه برای تعویض مکرر بارهای مقاومتی با جریان بالا مناسب است.

رتبه بندی های الکتریکی کلیدی در جدول زیر خلاصه شده است:

مقاومت کم تماس حداقل تلفات رسانایی را تضمین می کند، در حالی که استحکام دی الکتریک بالا حاشیه ایمنی کافی را برای جداسازی ولتاژ بالا و پایین فراهم می کند. زمان‌های عملکرد و رهاسازی نیازهای سرعت پاسخ اکثر برنامه‌های کنترل صنعتی و الکترونیک قدرت را برآورده می‌کند.

مشخصات سیم پیچ و راهنمای انتخاب

FH20 چندین ولتاژ سیم پیچ استاندارد از 5 ولت تا 24 ولت ارائه می دهد که همگی با توان نامی 1400 میلی وات هستند. پارامترهای الکتریکی کلیدی برای مدل‌های رایج در زیر برای تطبیق سریع با ولتاژ کنترل سیستم شما خلاصه شده است:

نکته انتخاب : ولتاژ کار حداقل مورد نیاز برای برداشت مطمئن است. ولتاژ درایو باید طوری طراحی شود که کمتر از این مقدار نباشد. ولتاژ آزادسازی حساسیت افت را تعیین می کندپس از خاموش شدن برق اگر مصرف برق بسیار کم حیاتی باشد، ممکن است ولتاژ سیم پیچ بالاتر (مثلاً 24 ولت) انتخاب شود، زیرا جریان کارکرد آن کمتر است و در ترکیب با ویژگی نگه داشتن پس از شروع، مصرف کل برق را می توان بیشتر کاهش داد.

استحکام مکانیکی و سازگاری با محیط

تجهیزات انرژی جدید اغلب با ارتعاش، شوک و تغییرات دمایی گسترده روبرو هستند. سری FH20 در عملکرد مکانیکی برتر است:

مقاومت در برابر ضربه : شوک عملکردی تا 196 متر بر ثانیه (20 گرم)، شوک مخرب تا 980 متر بر ثانیه (100 گرم)، برای مقاومت در برابر ضربه‌های تصادفی در حین حمل و نقل و نصب کافی است.

مقاومت در برابر لرزش : 10 هرتز ~ 55 هرتز در دامنه 1.5 میلی‌متری، عملکرد پایدار را در نزدیکی منابع ارتعاشی مانند فن‌ها و کمپرسورها تضمین می‌کند.

محدوده دمای عملیاتی : -40 درجه سانتیگراد ~ 85 درجه سانتیگراد، پوشش شرایط بیرونی در اکثر مناطق چین؛ تحمل رطوبت از 5% تا 85% برای محیط های مرطوب.

از نظر استقامت، عمر مکانیکی عملیات 2×105 است، در حالی که عمر الکتریکی (بار مقاومتی، 32 آمپر 250 VAC، روشن/خاموش = 1 ثانیه / 9 ثانیه) به عملکرد 3×104 می‌رسد که چندین سال استفاده معمولی را در شارژرها، اینورترها و تجهیزات مشابه برآورده می‌کند.

سبک های محوطه و انتخاب محیطی

FH20 در دو نوع محافظ داخلی موجود است که به شما امکان می دهد مطابق با تمیزی محیط کار واقعی را انتخاب کنید:

نوع ضد شار : مناسب برای محیط‌های داخلی تمیز و عاری از گازهای خورنده (H2S، SO2، NO2، و غیره) و گرد و غبار رسانا. این نوع از ورود شار در حین لحیم کاری جلوگیری می کند و مزایای هزینه ای را ارائه می دهد.

نوع آب بندی پلاستیکی : برای محیط‌های ناپاک که ممکن است حاوی گازها یا گرد و غبار خورنده باشند، مانند مکان‌های صنعتی یا کابینت‌های فضای باز، توصیه می‌شود. ساختار مهر و موم شده به طور موثرتری آلاینده های خارجی را جدا می کند و طولانی مدت را تضمین می کندمدت مقاومت تماس کم

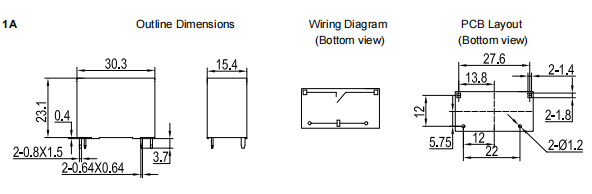

هر دو نوع دارای ابعاد خارجی یکسانی هستند: 30.3 میلی‌متر (L) × 15.4 میلی‌متر (W) × 23.1 میلی‌متر (H). آنها برای نصب پین PCB استاندارد طراحی شده اند و تقریباً 20.7 گرم وزن دارند. تحمل طرح PCB باید در ± 0.1 میلی متر کنترل شود. برای تحمل ابعاد کلی، لطفاً به یادداشت های دقیق در برگه داده مراجعه کنید.

تاییدیه های بین المللی در یک نگاه

سری FH20 گواهینامه های ایمنی لازم را برای بازارهای بزرگ جهانی به دست آورده است و صادرات محصولات نهایی شما را تسهیل می کند:

هر سه گواهینامه از کنتاکت‌های AgSnO2 استفاده می‌کنند و هر دو درجه‌بندی پیوسته 32 A و حداکثر 35 A را در کلاس دمایی 85 درجه سانتی‌گراد پوشش می‌دهند و از انطباق در شرایط عملیاتی شدید اطمینان می‌دهند.
