رله صنعتی FH39

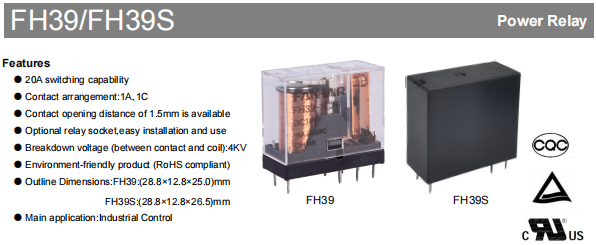

رله های سری FH39 و FH39S رله های صنعتی با کارایی بالا هستند که به طور خاص برای کاربردهای کنترل صنعتی طراحی شده اند. با داشتن حداکثر ظرفیت سوئیچینگ 20 آمپر و در دسترس با ترتیبات تماس 1A و 1C، نیازهای مختلف کنترل مدار را برآورده می کنند. مطابق با استانداردهای RoHS، این محصولات سازگار با محیط زیست برای محیط های صنعتی پر تقاضا مناسب هستند.

در سیستم های کنترل صنعتی مدرن، قابلیت اطمینان یک رله مستقیماً بر پایداری عملیاتی کل تجهیزات تأثیر می گذارد. رله‌های سری FH39 و FH39S برای این منظور ساخته شده‌اند - با مزیت اصلی حداکثر ظرفیت سوئیچینگ 20 آمپر، همراه با تنظیمات تماس انعطاف‌پذیر و طراحی قوی الکتریکی، آنها می‌توانند با اطمینان انواع سناریوهای کاربردی صنعتی پیچیده را مدیریت کنند.

ظرفیت سوئیچینگ بالا برای بارهای تقاضا

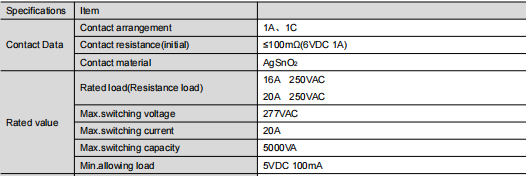

به عنوان رله صنعتی، سری FH39 در پارامترهای الکتریکی برتری دارد. آنها از دو مشخصات بار نامی پشتیبانی می کنند: 16A و 20A در 250VAC، با حداکثر ولتاژ سوئیچینگ 277VAC و حداکثر ظرفیت سوئیچینگ 5000VA. این بدان معنی است که آنها می توانند به طور قابل اعتماد کنترل موتور، مدیریت نیرو، سیستم های HVAC و موارد دیگر را کنترل کنند.

ماده تماس از AgSnO2 (اکسید قلع نقره) استفاده می‌کند که رسانایی خوبی را تضمین می‌کند و در عین حال مقاومت در برابر جوشکاری و فرسایش قوس الکتریکی را ایجاد می‌کند. این به طور قابل توجهی طول عمر محصول را در برنامه های سوئیچینگ مکرر افزایش می دهد. برای رعایت استانداردهای مختلف ایمنی، سری FH39 همچنین گزینه ای با فاصله تماس 1.5 میلی متری ارائه می دهد که عایق الکتریکی را در حالت تماس باز بیشتر می کند. با توجه به ترتیبات تماس، هر دو پیکربندی 1A (SPST-NO) و 1C (SPDT) در دسترس هستند که امکان سازگاری انعطاف پذیر با نیازهای مختلف منطق کنترل را فراهم می کند.

ولتاژ مقاومت بالا و حفاظت چند سطحی برای ایمنی سیستم

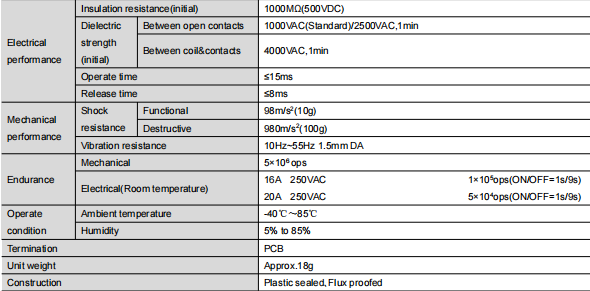

در محیط های صنعتی با ولتاژ بالا، عملکرد عایق بین سیم پیچ و کنتاکت ها بسیار مهم است. سری FH39 در این زمینه قوی عمل می کند: قدرت دی الکتریک بین سیم پیچ و کنتاکت ها تا 4000VAC است، در حالی که ولتاژ مقاومت بین کنتاکت های باز مطابق با استاندارد 1000VAC است و نسخه اختیاری با مقاومت بالا 2500VAC موجود است. علاوه بر این، مقاومت عایق اولیه بیشتر از 1000MΩ است (تست شده در 500VDC)، به طور موثر از خطرات جریان نشتی جلوگیری می کند و ایمنی کلی سیستم را تضمین می کند.

طراحی محفظه محصول همچنین پیچیدگی محیط های استفاده در دنیای واقعی را در نظر می گیرد. برای محیط های داخلی تمیز، نوع ضد شار را می توان انتخاب کرد. اگر تجهیزات در سایت های صنعتی حاوی گازهای خورنده مانند H2S، SO2، NO2 یا گرد و غبار قابل توجه مستقر شوند، نوع مهر و موم پلاستیکی برای مقاومت بهتر در برابر رطوبت، گرد و غبار و آلودگی توصیه می شود.

گزینه های ولتاژ سیم پیچ چندگانه برای سازگاری انعطاف پذیر

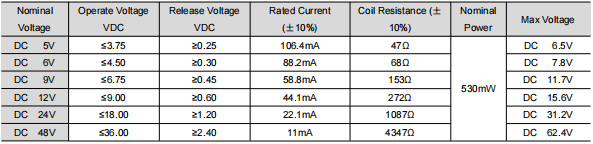

سری FH39 انواع مشخصات ولتاژ سیم پیچ از 5 ولت تا 48 ولت DC را ارائه می دهد که همگی با توان اسمی یکپارچه 530 میلی وات هستند. چه یک ماژول کنترل الکترونیکی ولتاژ پایین باشد یا یک سیستم کنترل استاندارد 24 ولت یا 48 ولت، یک مدل مطابق در دسترس است. ولتاژهای عملیاتی و آزادسازی برای هر درجه ولتاژ به طور منطقی طراحی شده اند تا اطمینان حاصل شود که بالا و پایین رفتن قابل اعتماد حتی در طول نوسانات ولتاژ. زمان کارکرد ≤15ms و زمان انتشار ≤8ms است که نیازهای سرعت پاسخ اکثر برنامه های کاربردی کنترل صنعتی را برآورده می کند.

ساختار فشرده برای نصب آسان

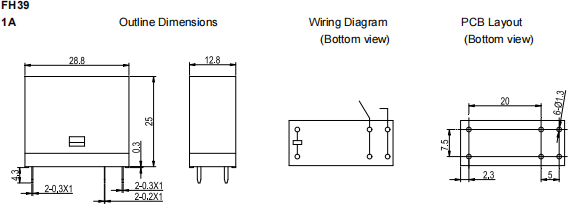

در تجهیزات با فضای نصب محدود، ابعاد فیزیکی قطعات اغلب به یک عامل کلیدی انتخاب تبدیل می‌شوند. FH39 دارای ابعاد خارجی 28.8 x 12.8 x 25.0 میلی متر است، در حالی که FH39S کمی بلندتر و 28.8 x 12.8 x 26.5 میلی متر است. هر دو دارای پایانه های PCB مناسب برای قرار دادن و تولید خودکار هستند. طراحی جمع و جور آنها امکان نصب آسان بر روی تابلوهای کنترل با محدودیت فضا یا داخل جعبه های توزیع را فراهم می کند و فضای بیشتری را برای چیدمان کلی باقی می گذارد.

شایان ذکر است که یک سوکت رله اختصاصی اختیاری برای این سری موجود است. این امکان سیم کشی و جایگزینی سریع بدون لحیم کاری را فراهم می کند، به طور قابل توجهی زمان راه اندازی و نگهداری تجهیزات را کاهش می دهد، هزینه های تعمیر و نگهداری در محل را کاهش می دهد و انعطاف پذیری استفاده را افزایش می دهد.

دوام و سازگاری با محیط

با استقامت مکانیکی بیش از 5 میلیون عملیات و استقامت الکتریکی عالی تحت بارهای نامی، سری FH39 برای کارهای کنترلی که شامل اقدامات مکرر می شوند، مناسب است. محدوده دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد است که اکثریت قریب به اتفاق محیط های صنعتی داخلی و خارجی را پوشش می دهد. سازگاری آن با سطوح رطوبت از 5٪ تا 85٪ عملکرد پایدار و قابل اعتماد را حتی در شرایط مرطوب تضمین می کند.

از نظر مقاومت در برابر تنش مکانیکی، سری FH39 می تواند ضربه های عملکردی 98 متر بر ثانیه و ضربه های مخرب 980 متر بر ثانیه را تحمل کند. عملکرد پایدار را در شرایط ارتعاشی (10 هرتز تا 55 هرتز، دامنه دو برابر 1.5 میلی‌متر) حفظ می‌کند، که قابلیت اطمینان ساختاری خود را در حین حمل و نقل و عملیات نشان می‌دهد.

توصیه های انتخاب و استفاده

برای استفاده کامل از عملکرد رله‌های سری FH39، در حین نصب و استفاده باید به چندین نکته توجه کرد: اول، از افتادن یا قرار دادن رله در معرض ضربه‌های قوی برای جلوگیری از تأثیرگذاری بر دقت ساختار داخلی خودداری کنید. دوم، نوع محفظه مناسب را بر اساس محیط واقعی انتخاب کنید. برای مکان های به شدت آلوده، نوع مهر و موم پلاستیکی ضروری است. در نهایت، هنگام طراحی طرح PCB، به الزامات تحمل در مشخصات مراجعه کنید: برای ابعاد خارجی ≤1 میلی متر، تحمل باید ± 0.2 میلی متر باشد. برای ابعاد بین 1 میلی متر و 5 میلی متر، تحمل ± 0.3 میلی متر است. برای ابعاد ≥5 میلی متر، تحمل ± 0.5 میلی متر است. توصیه می شود تلورانس خود را برای طرح PCB در ± 0.1 میلی متر کنترل کنید.

خلاصه

رله های FH39 و FH39S با ظرفیت حمل جریان بالای 20 آمپر، ولتاژ عایق بالای 4000 ولت، طیف گسترده ای از انتخاب های سیم پیچ و طراحی ساختاری فشرده، به عنوان محصولاتی قابل اعتماد در زمینه کنترل صنعتی برجسته می شوند و عملکرد و انعطاف پذیری را ارائه می دهند. چه در تجهیزات اتوماسیون، سیستم‌های قدرت یا ماژول‌های کنترل لوازم خانگی استفاده شوند، تضمین سوئیچینگ پایدار و ایمن را ارائه می‌کنند. اگر به دنبال یک رله صنعتی مقرون به صرفه برای پروژه بعدی خود هستید، سری FH39 مطمئناً ارزش توجه دارد.
