راهنمای کامل رله‌های کنترل سه فاز: اصول، کاربردها و تکامل هوشمند

در سیستم‌های برق صنعتی و تجاری مدرن، جریان متناوب سه فاز، نیروی محرکه اصلی تامین انرژی جهان است. از موتورها و کمپرسورهای کارخانه گرفته تا تهویه مطبوع مرکزی در ساختمان‌های بزرگ، عملکرد پایدار آنها به حفاظت از یک جزء کلیدی - رله کنترل سه فاز - متکی است. این مقاله تجزیه و تحلیل جامعی از این دستگاه ارائه می دهد و همه چیز را از تعریف اساسی تا کاربردهای هوشمند آن در بر می گیرد. توضیح خواهد داد که چرا آن را "نگهبان هوشمند" سیستم های قدرت صنعتی می دانند.

تعریف اصلی: بیش از یک سوئیچ - یک رابط هوشمند

رله کنترل سه فاز که به عنوان "کنتاکتور" نیز در هنگام راندن بارهای پرقدرت شناخته می شود، یک دستگاه سوئیچینگ الکتریکی است که به طور ویژه برای ساخت، شکستن و کنترل بارهای AC سه فاز طراحی شده است. ارزش اصلی آن در توانایی آن در کنترل ایمن سوئیچینگ مدار برق اصلی سه فاز با توان بسیار بالاتر (به عنوان مثال 380 ولت AC یا بالاتر) با استفاده از یک مدار سیگنال کنترل کم مصرف (مثلاً 24 ولت DC یا 110 ولت AC) نهفته است. این طرح به «کنترل بزرگ با کوچک و قوی با ضعیف» دست می‌یابد که اساساً اپراتورها را از مدار اصلی خطرناک ولتاژ بالا جدا می‌کند.

تمایز اصلی از رله استاندارد در ظرفیت حمل جریان و هدف طراحی آن نهفته است. رله‌های استاندارد معمولاً در مدارهای کنترلی یا برای بارهای تک فاز کوچک استفاده می‌شوند، در حالی که کنتاکت‌ها، سیستم‌های سرکوب قوس و ساختار مکانیکی یک رله کنترل سه‌فاز برای بارهای متعادل سه‌فاز، جریان‌های هجومی بالا در هنگام شروع/توقف و عملیات مکرر تقویت می‌شوند. اساساً رابط اجرای حیاتی بین سیستم‌های اتوماسیون و سیستم قدرت اصلی است که یک نقطه اتصال استاندارد و قابل اعتماد برای ادغام با PLC (کنترل‌کننده‌های منطقی قابل برنامه‌ریزی)، DCS (سیستم‌های کنترل توزیع‌شده)، استارت‌های نرم یا سیستم‌های مدیریت انرژی ارائه می‌دهد.

ارزش اصلی: سنگ بنای چند بعدی برای ایمنی، حفاظت از دارایی و تداوم

ضرورت استقرار رله‌های کنترل سه فاز از نیازهای سخت محیط‌های صنعتی برای ایمنی، قابلیت اطمینان و کارایی ناشی می‌شود.

سد ایمنی ضروری : یک مانع ایمنی حیاتی برای پرسنل عملیاتی و نگهداری فراهم می کند. مهندسان می‌توانند از راه دور تجهیزات ولتاژ بالا و پرقدرت را در کف کارخانه از ده‌ها متر دورتر، در ایمنی اتاق کنترل ولتاژ پایین، از طریق دکمه‌های فشاری یا HMI (رابط انسان و ماشین) کنترل کنند و خطرات مرتبط با عملکرد مستقیم تابلو برق فشار قوی را تا حد زیادی کاهش دهند.

حفاظت از دارایی های حیاتی : موتورها و سایر تجهیزات دوار دارایی اصلی صنعتی هستند. کشنده ترین "قاتل" آنها اغلب از دست دادن فاز، عدم تعادل، اضافه بار و کمبود ولتاژ است. رله‌های کنترلی با واحدهای حفاظت حرارتی-مغناطیسی مستقل یا رله‌های اضافه بار الکترونیکی کار می‌کنند تا یک طرح حفاظتی دو لایه را تشکیل دهند. به عنوان مثال، شرایط افت فاز می تواند باعث افزایش جریان در دو فاز باقی مانده از یک موتور در حال کار شود. این افزایش می تواند تا 1.73 برابر حالت عادی باشد. این می تواند منجر به گرمای بیش از حد سریع و فرسودگی شود. عدم تعادل ولتاژ شدید جریان های توالی منفی ایجاد می کند. این جریان ها باعث گرمایش و ارتعاش اضافی می شوند. با این حال، رله می تواند مدار را در عرض ده ها میلی ثانیه تشخیص دهد و قطع کند، بنابراین از آسیب فاجعه بار جلوگیری می کند.

بنیاد تداوم عملیات و بهره وری انرژی : توقف برنامه ریزی نشده نشان دهنده زیان قابل توجهی در تولید صنعتی است. از طریق حفاظت پیشگیرانه، رله ها از توقف تولید و تعمیرات چند روزه یا حتی هفته ها ناشی از فرسودگی موتور جلوگیری می کنند. آنها همچنین اطمینان حاصل می کنند که تجهیزات تحت ولتاژ نامی و شرایط متعادل کار می کنند. مطالعات نشان می دهد که عدم تعادل ولتاژ طولانی مدت 3.5 درصد می تواند دمای موتور را تا 25 درصد افزایش دهد، راندمان را کاهش دهد و مصرف برق را افزایش دهد. با نظارت و ارائه آلارم ها، رله ها کاربران را به بهبود کیفیت شبکه ترغیب می کنند و به طور مستقیم در هزینه های انرژی صرفه جویی می کنند.

فعال کننده فیزیکی برای اتوماسیون و هوشمندی : این "واحد" ابتدایی است که اساس تمام منطق اتوماسیون معاصر را تشکیل می دهد. خواه راه‌اندازی ستاره مثلثی برای یک موتور، شروع/توقف متوالی برای چندین دستگاه یا پاسخگویی به سیگنال‌های دما/رطوبت از یک سیستم مدیریت ساختمان باشد، اجرای نهایی به باز و بسته شدن قابل اعتماد یک رله کنترل سه فاز متکی است.

تکامل نظارت هوشمند: از حفاظت غیرفعال تا تشخیص فعال

آخرین رله های کنترل سه فاز بسیار بیشتر از واحدهای کلیدزنی ساده هستند. آنها اکنون می توانند کیفیت برق را به صورت آنلاین به عنوان بخشی از عملکردهای یکپارچه خود نظارت و تشخیص دهند. آنها به طور مداوم به "وضعیت سلامت" عرضه سه فاز "گوش می دهند" و تجزیه و تحلیل می کنند.

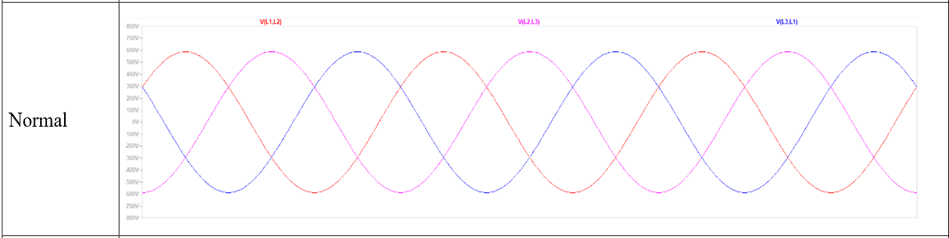

شبکه برق سه فاز ایده آل

شرایط غیر طبیعی نظارت شده و محافظت شده اولیه عبارتند از:

از دست دادن فاز: ناشی از دمیدن فیوز، جوش/شکست تماس کنتاکتور، سیم‌های شکسته یا شل شدن اتصالات.

توالی فاز نادرست : تجهیزات دارای جهت چرخش، مانند پمپ ها و فن ها، در صورت نادرست بودن توالی فاز، مستعد برگشت مکانیکی یا حتی آسیب هستند.

عدم تعادل ولتاژ : این امر به دلیل توزیع ناهموار بار تک فاز ایجاد می شود. همچنین ناشی از مشکلات شبکه است. و ناشی از امپدانس نامتقارن است. عدم تعادل ولتاژ بیش از 2% معمولاً نیاز به توجه دارد.

اضافه ولتاژ و کم ولتاژ : نوسانات ولتاژ فراتر از تحمل تجهیزات می تواند به عایق آسیب برساند یا باعث گشتاور ناکافی و گرمای بیش از حد شود.

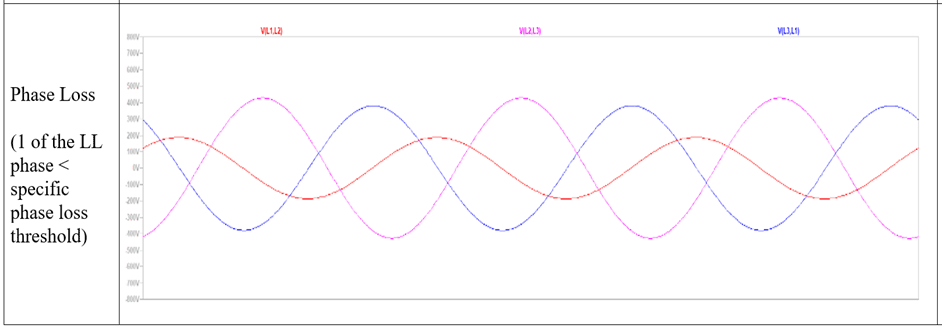

شبکه برق سه فاز با افت تک فاز

بر اساس عمق عملکردی، رله های مانیتورینگ را می توان به صورت زیر دسته بندی کرد:

نوع پایه : افت فاز و توالی فاز را بررسی می کند.

نوع استاندارد : نظارت اولیه را برای عدم تعادل ولتاژ، ولتاژ بیش از حد/کمتر اضافه می کند.

نوع پیشرفته/هوشمند: آستانه های قابل برنامه ریزی، تاخیرهای زمانی، محاسبات عدم تقارن را ارائه می دهد و ممکن است نظارت جریان، اندازه گیری توان و حتی آپلود داده ها از طریق رابط های ارتباطی را یکپارچه کند.

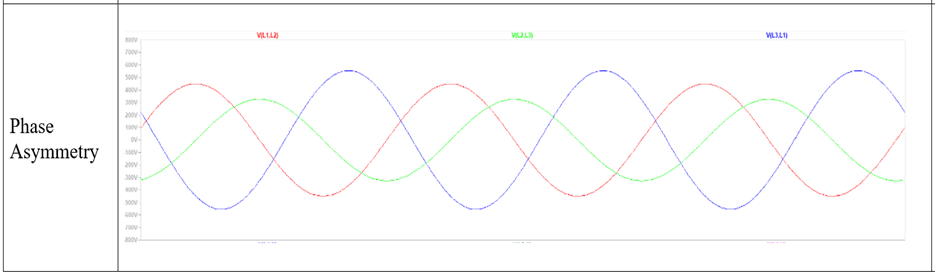

شبکه برق سه فاز با عدم تقارن فاز

هنگامی که هر پارامتری از آستانه ایمنی از پیش تعیین شده فراتر رود، مدار منطقی داخلی رله، کنتاکت های خروجی را برای تغییر حالت هدایت می کند. این معمولاً برای قطع کردن مدار کنترل کنتاکتور اصلی و در نتیجه متوقف کردن تجهیزات استفاده می شود. همچنین ممکن است از مجموعه دیگری از کنتاکت های کمکی برای راه اندازی آلارم های صوتی یا تصویری استفاده کند.

اصل کار: ترکیب مبتکرانه الکترومغناطیس و علم مواد

این بر اساس همان ایده اولیه الکترومغناطیس کلاسیک کار می کند، اما طرح های مدرن از پیشرفت های بسیاری در مواد و مهندسی مکانیک استفاده می کنند.

انرژی و تولید نیرو : هنگامی که ولتاژ کنترل به سیم پیچ اعمال می شود، میدان مغناطیسی ایجاد شده، هسته ساکن را مغناطیس می کند و هسته متحرک (آرمیچر) را جذب می کند. مواد عایق سیم پیچ و طراحی سیم پیچ مقاومت حرارتی طولانی مدت و ولتاژ دقیق پیک را تضمین می کند.

انتقال مکانیکی و بسته شدن تماسی: حرکت آرمیچر از طریق یک اتصال مکانیکی به کنتاکت های اصلی و کمکی منتقل می شود. کنتاکت های اصلی معمولاً از آلیاژهای مبتنی بر نقره (مانند اکسید نقره-کادمیم یا اکسید نقره-قلع) تشکیل شده اند که رسانایی و مقاومت خوبی در برابر فرسایش قوس الکتریکی و مقاومت تماسی کم دارند. در لحظه بسته شدن تماس، فنرهای فشاری داخلی، فشار تماس اولیه را تضمین می‌کنند و خطر جهش و جوش را کاهش می‌دهند.

مدیریت و شکست قوس: شکستن جریان های بالا قوس هایی با دمای بالا ایجاد می کند. رله‌ها از فناوری کانال قوس الکتریکی با شبکه‌های فلزی برای شکافتن، خنک کردن و طویل کردن قوس برای خاموش کردن سریع استفاده می‌کنند. این کلید برای اطمینان از عمر تماس و قابلیت شکستن ایمن است.

رها و بازنشانی کنید : هنگامی که سیگنال کنترل ناپدید شد، سیم پیچ مغناطیس زدایی می شود. فنر برگشتی که معمولاً از فنر تماسی قوی‌تر است، آرمیچر را به سرعت به موقعیت اصلی خود برمی‌گرداند. کنتاکت ها در سریع ترین زمان ممکن جدا می شوند تا زمان ایجاد قوس به حداقل برسد.

نمودار سیم کشی رله کنترل سه فاز معمولی

اجزای اصلی و راهنمای انتخاب علمی

یک رله کنترل سه فاز معمولی از زیر سیستم های دقیق زیر تشکیل شده است:

سیستم الکترومغناطیسی: شامل بوبین، سیم پیچ، هسته ثابت ساخته شده از ورق های فولادی سیلیکونی E یا U شکل و هسته متحرک است. طراحی ورق های فولادی سیلیکونی که با نفوذپذیری بالا و تلفات جریان گردابی کم مشخص می شود، کارایی بالا، مصرف انرژی کم و تولید حرارت کم را تضمین می کند.

سامانه تماس:

مخاطبین اصلی: سه جفت حامل جریان مدار اصلی هستند که دارای مساحت بزرگ و مواد مورد نیاز بالایی هستند.

مخاطبین کمکی: برای مدارهای کنترل، معمولاً طرح‌های پلاگین مدولار برای پیکربندی انعطاف‌پذیر، سیگنال‌های Normally Open (NO) و Normally Closed (NC) ارائه می‌کنند.

سیستم سرکوب قوس: بیشتر از یک هود قوس ساخته شده از سرامیک یا پلاستیک با استحکام بالا و مجموعه ای داخلی از صفحات اسپلیتر فولادی با روکش مس تشکیل شده است.

مکانیسم و محفظه: محفظه پلاستیکی مهندسی یا گرماسخت با استحکام بالا که عایق، حفاظت (رده بندی IP) و پشتیبانی مکانیکی را ارائه می دهد.

روش انتخاب علمی پنج مرحله ای:

تعیین مشخصات بار: مشخص کنید که آیا بار یک موتور، کوره مقاومتی یا ترانسفورماتور است؟ پارامترهای کلیدی شامل جریان راه اندازی موتور (معمولاً 5-7 برابر جریان نامی) و چرخه کار (به عنوان مثال S1 برای کار مداوم یا S3 برای کار متناوب).

مطابقت با پارامترهای الکتریکی:

ولتاژ سیم پیچ: باید دقیقاً با ولتاژ تغذیه کنترل (AC/DC، مقدار) مطابقت داشته باشد.

جریان عملیاتی نامی (یعنی) : ولتاژی که کنتاکت های اصلی می توانند جریان داشته باشند مشخص شده است. باید از جریان بار کامل بار (FLC) بیشتر باشد. برای بارهای موتور، شوک حرارتی را در حین راه اندازی در نظر بگیرید و حاشیه 10-15٪ را در نظر بگیرید.

ولتاژ عایق نامی (Ui) و ولتاژ مقاومت در برابر ضربه (Uimp) : باید با سطح شبکه مطابقت داشته باشد.

دسته عملکرد و عملکرد را انتخاب کنید:

دسته استفاده: AC-3 (راه اندازی/توقف موتور قفس سنجابی) یا AC-1 (بار مقاومتی) رایج ترین هستند. دسته AC-3 به ظرفیت شکست بالاتری نیاز دارد.

نیازهای نظارتی: آیا نظارت بر ولتاژ مورد نیاز است؟ آیا آستانه ها و تاخیرهای قابل تنظیم مورد نیاز است؟ آیا حافظه خطا و نشانه مورد نیاز است؟

زندگی الکتریکی و زندگی مکانیکی : به تعداد عملیات قابل اعتماد در شرایط رتبه بندی اشاره دارد. روش نصب (ریل یا پیچ DIN)، تعداد مورد نیاز کنتاکت های کمکی و اینکه آیا یک اینترلاک مکانیکی یا ماژول های تایمر/ارتباط برای کنترل برگشت پذیر نیاز است را بررسی کنید.

تأیید نصب و لوازم جانبی: روش نصب را بررسی کنید. این می تواند ریل یا پیچ DIN باشد. همچنین تعداد مورد نیاز مخاطبین کمکی را بررسی کنید. و اینکه آیا اینترلاک مکانیکی یا ماژول‌های تایمر/ارتباط برای کنترل برگشت‌پذیر مورد نیاز است.

تناسب زیست محیطی: دمای محیط را در نظر بگیرید. رطوبت را در نظر بگیرید. گرد و غبار را در نظر بگیرید. گازهای خورنده را در نظر بگیرید. ارتعاش را در نظر بگیرید. رتبه حفاظتی مناسب (کد IP) را انتخاب کنید. ماده/فرآیند مناسب را انتخاب کنید.

برنامه های کاربردی صنعت و چشم انداز آینده

رله کنترل سه فاز یک جزء پایه همه کاره است، با کاربردهای زیر:

ساخت: ماشین ابزار، نوار نقاله، ماشین های قالب گیری تزریقی و کمپرسورها همگی به کنترل موتور نیاز دارند.

زیرساخت: پمپ ها، فن ها، واحدهای هواساز، کابینت های توزیع روشنایی.

انرژی های نو: کابینت هایی که مطابق با استاندارد اتصال به شبکه هستند برای اینورترهای فتوولتائیک و کنترل ماژول قدرت برای ایستگاه های شارژ استفاده می شود.

اتوماسیون ساختمان: کنترل اتوماتیک برای پمپ های آب خانگی، پمپ های آتش نشانی، تجهیزات تهویه.

روندهای توسعه آینده به وضوح به هوش عمیق و یکپارچگی اشاره دارد:

نظارت بر وضعیت و نگهداری پیش بینی شده: رله‌های نسل بعدی حسگرهای پیشرفته‌تری را با قابلیت نظارت بر فرسایش تماس، افزایش دما، سلامت سیم‌پیچ و استفاده از الگوریتم‌هایی برای پیش‌بینی عمر مفید باقی‌مانده ادغام می‌کنند و امکان تغییر از «تعویض برنامه‌ریزی‌شده» به «تعمیر و نگهداری بر اساس تقاضا» را فراهم می‌کنند.

ادغام عمیق در اینترنت اشیاء صنعتی: با ادغام پروتکل‌های اترنت صنعتی مانند Profinet، EtherCAT، Modbus TCP و غیره، رله‌ها به گره‌های هوشمند در شبکه IIoT تبدیل می‌شوند و داده‌های بلادرنگ را در مورد جریان، ولتاژ، مصرف برق، وضعیت و اطلاعات هشدار آپلود می‌کنند و داده‌های اساسی را برای دوقلوهای دیجیتال و مدیریت انرژی فراهم می‌کنند.

ادغام ایمنی عملکردی: ادغام عملکردهای ایمنی مطابق با استانداردهایی مانند IEC 61508 یا ISO 13849، مانند Safe Torque Off (STO)، امکان استفاده مستقیم در سیستم های کنترل ایمنی ساختمان را فراهم می کند و طراحی حلقه ایمنی را ساده می کند.

فیوژن و کوچک سازی دستگاه: عملکردها بیشتر با درایوهای فرکانس متغیر، استارت‌های نرم و دستگاه‌های حفاظتی ادغام می‌شوند و کنترل‌کننده‌های موتور هوشمند را تشکیل می‌دهند که کنترل، حفاظت، تنظیم سرعت و تشخیص را ترکیب می‌کنند، در حالی که چگالی توان به طور مداوم افزایش می‌یابد.

نتیجه گیری

رله کنترل سه فاز از یک سوئیچ الکترومکانیکی ساده به یک دستگاه هوشمند کلیدی تبدیل شده است که نظارت بر توان، حفاظت از تجهیزات، اجرای منطقی و جمع‌آوری داده‌ها را یکپارچه می‌کند. این سنگ بنای پایدار هرم اتوماسیون صنعتی و پلی است که دنیای قدرت فیزیکی را با دنیای اطلاعات دیجیتال متصل می کند. درک عمیق اصول، ارزش و روش‌های انتخاب آن نه تنها برای اطمینان از عملکرد قابل اعتماد دستگاه‌های فردی، بلکه برای ساختن سیستم‌های برق صنعتی مدرن ایمن، کارآمد، انعطاف‌پذیر و آینده‌گرا ضروری است. نقش آن در چارچوب صنعت 4.0 و اهداف کربن دوگانه به طور فزاینده ای حیاتی خواهد شد.
