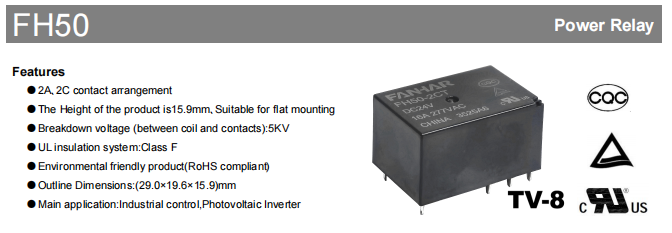

رله صنعتی FH50

در قلمرو اتوماسیون صنعتی و انرژی های تجدیدپذیر که به سرعت در حال تغییر است، الزامات اجزای اساسی سیستم - رله ها - از نقش اساسی "فعال و غیرفعال کردن مدارها" فراتر رفته است. آنها اکنون باید در برابر محیط‌های خشن‌تر مقاومت کنند، بارهای توان بالاتر را تحمل کنند، طول عمر طولانی‌تری را تضمین کنند و با مقررات زیست‌محیطی سخت‌گیرانه جهانی مطابقت داشته باشند. امروز، ما یک تجزیه و تحلیل عمیق از رله توان بالا FH50، یک دستگاه 16A با کارایی بالا ارائه می کنیم که به طور خاص برای برنامه های کاربردی مانند کنترل صنعتی و اینورترهای فتوولتائیک مهندسی شده است.

مزایای اصلی

FH50 چیزی بیش از یک رله را نشان می دهد. این یک تعهد محکم به ثبات سیستم است. نقاط قوت اصلی آن در جنبه های زیر مشهود است:

طراحی با چگالی بالا، نصب انعطاف پذیر

با ابعاد جمع و جور فقط 29.0mm (L) x 19.6mm (W) x 15.9mm (H)، ردپای کوچک آن باعث می شود که برای نصب تخت بسیار مناسب باشد. این به طور موثر باعث صرفه جویی در فضای ارزشمند PCB می شود و کاملاً با روند مدرن به سمت کوچک سازی و طراحی با چگالی بالا در تجهیزات صنعتی همسو می شود. ساختار سبک وزن آن، تقریباً 16.5 گرم، مونتاژ و تولید خودکار را نیز تسهیل می کند.

عایق الکتریکی و ایمنی

ولتاژ مقاومت فوق العاده بالا: استحکام دی الکتریک بین سیم پیچ و کنتاکت ها به 5000VAC شگفت انگیز می رسد. این امر ایزولاسیون الکتریکی قوی را برای سیستم تضمین می کند، در نتیجه از مدار کنترل ولتاژ پایین در برابر خطاهای سمت ولتاژ بالا محافظت می کند - یک ویژگی حیاتی در کاربردهای ولتاژ بالا مانند اینورترهای فتوولتائیک.

درجه بندی عایق: مقاومت اولیه عایق به 1000MΩ (در 500VDC) می رسد و جریان نشتی ناچیز را تضمین می کند.

سیستم عایق UL کلاس F: این نشان می دهد که مواد عایق می توانند تا دمای 155 درجه سانتیگراد را تحمل کنند که حاشیه ایمنی قابل توجهی و قابلیت اطمینان بهبود یافته را فراهم می کند.

قابلیت حمل بار قدرتمند

بار نامی 16 آمپر: به راحتی می تواند بار مقاومتی 16 آمپر را با ولتاژ 277 ولت ولت، با حداکثر توان سوئیچینگ تا 4432 VA تحمل کند. این برای کار با ماشین آلات صنعتی مختلف، موتورها، بخاری ها و دستگاه های دیگر کافی است.

تماس با کیفیت بالا: از مواد تماس AgSnO2 (اکسید قلع نقره) سازگار با محیط زیست استفاده می کند. AgSnO2 در مقایسه با AgCdO سنتی مقاومت در برابر جوشکاری و فرسایش قوس الکتریکی ارائه می دهد که منجر به عملکرد استثنایی در کاربردهای جریان بالا و هجوم زیاد و افزایش قابل توجه طول عمر الکتریکی می شود.

قابلیت حداقل بار: حداقل بارها را تا 5VDC 100mA پشتیبانی می کند و امکان استفاده از آن را در برخی سناریوهای سوئیچینگ سیگنال فراهم می کند و در نتیجه تطبیق پذیری آن را افزایش می دهد.

پاسخ سریع و استحکام بالا

عملیات سریع: زمان عملیات ≤10ms، زمان انتشار ≤5ms، برآورده کردن الزامات واکنش سریع در سیستم های کنترل صنعتی.

سازگاری گسترده با محیط: محدوده دمای عملیاتی بین -40 درجه سانتیگراد تا 85 درجه سانتیگراد، با محدوده رطوبت 5٪ تا 85٪ است. هم در سرمای شدید و هم در گرمای شدید عملکرد قابل اعتمادی دارد.

عملکرد مکانیکی عالی: مقاومت در برابر ضربه 10 گرم (عملیاتی) و 100 گرم (فاجعه آمیز) علاوه بر مقاومت در برابر لرزش 10 هرتز تا 55 هرتز، 1.5 میلی متر DA را نشان می دهد. این کارکرد قابل اعتماد را در تنظیمات صنعتی در معرض ارتعاشات و ضربه های مکانیکی تضمین می کند.

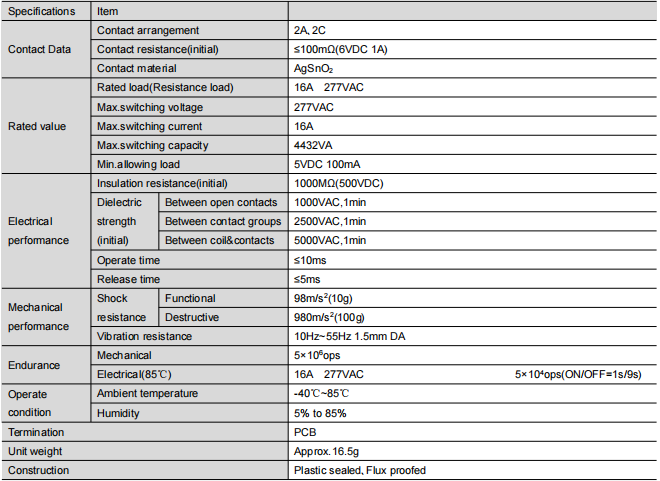

تجزیه و تحلیل پارامترهای فنی عمیق (ضروری برای انتخاب)

برای کمک به شما در انتخاب دقیق تر، تفسیر عمیق تری از پارامترهای فنی کلیدی ارائه می دهیم:

کاربردهای معمول: فراتر از PV و کنترل صنعتی

در حالی که کاربردهای اصلی آن کنترل صنعتی و اینورترهای فتوولتائیک است، بر اساس عملکرد آن، FH50 نیز به طور گسترده در موارد زیر استفاده می شود:

اینورترهای PV: برای مدارهای کلیدزنی و حفاظتی در دو طرف جریان مستقیم و جریان متناوب. مشخصه ولتاژ مقاومت بالا کاملاً با محیط ولتاژ بالا سیستم های PV مطابقت دارد.

پانل های کنترل صنعتی: به عنوان یک واسطه بین PLC ها، تایمرها، کنترل های دما و بارهای خارجی از جمله موتورها، شیرهای برقی و بخاری ها عمل می کنند.

خانه هوشمند / اتوماسیون ساختمان: در تنظیم روشنایی با قدرت بالا، سیستم های HVAC، مدیریت پمپ و غیره استفاده می شود.

تجهیزات شارژ EV: در شمع های شارژ AC، به عنوان یک جزء کلیدی برای کنترل پایلوت و سوئیچ مدار اصلی عمل می کند.

مدیریت توان: برای سوئیچینگ برق و کنترل خروجی در تجهیزاتی مانند یو پی اس و تنظیم کننده های ولتاژ.

راهنمای انتخاب و استفاده: چگونه بهترین انتخاب را داشته باشیم؟

مستندات دو نوع ساختاری را برجسته می‌کند که کلید فرآیند انتخاب هستند:

نوع Flux Proofed:

محیط توصیه شده: محیط های تمیز، مانند داخل لوازم خانگی یا کابینت های توزیع دارای تهویه مطبوع. این به طور موثر از ورود گازهای شار به رله در طول فرآیند لحیم کاری PCB جلوگیری می کند.

توجه: در برابر نفوذ گازهای خورنده خارجی (مانند H2S، SO2، NO2) و ذرات معلق محافظت کاملی ایجاد نمی کند.

نوع مهر و موم پلاستیکی:

محیط توصیه شده: شرایط ناپاک یا ساینده، از جمله تاسیسات شیمیایی، ماشین آلات در فضای باز، یا کارگاه هایی با غلظت گرد و غبار بالا. کنتاکت های داخلی آن کاملاً از محیط خارجی جدا شده اند و مقاومت در برابر خوردگی و محافظت در برابر گرد و غبار را ارائه می دهند.

نتیجه‌گیری: اگر نیازهای شدیدی برای قابلیت اطمینان طولانی مدت دارید یا نمی‌توانید محیط عملیاتی نهایی را پیش‌بینی کنید، انتخاب نوع پلاستیکی مهر و موم شده راه‌حل قوی‌تری است.

یادآوری نصب و طراحی

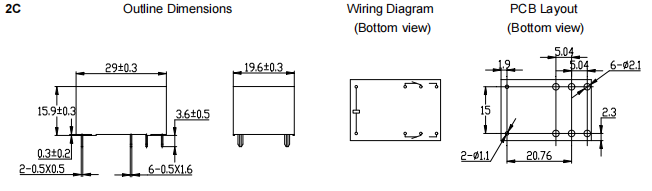

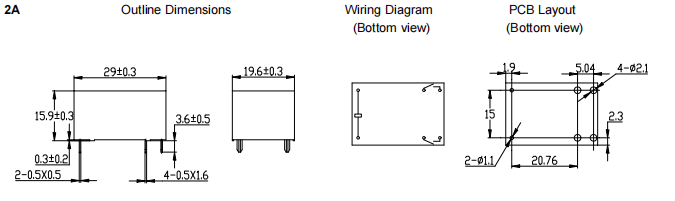

برای اطمینان از کیفیت مناسب نصب و لحیم کاری، تحمل طرح PCB توصیه شده (±0.1 میلی متر) و تحمل ابعاد کلی را به شدت رعایت کنید.

در حین جابجایی و نصب محصول، از افتادن یا قرار دادن آن در معرض ضربه شدید خودداری کنید، زیرا ممکن است باعث تغییر در پارامترهای داخلی آن شود.

خلاصه و چشم انداز

رله پرتوان FH50 که با اندازه فشرده، ولتاژ ایزوله تا 5 کیلو ولت، ظرفیت بار قابل توجه 16 آمپر و گواهینامه های ایمنی جامع بین المللی (UL، TUV، CQC) مشخص می شود، یک انتخاب عالی برای بخش های کنترل صنعتی و انرژی های تجدید پذیر است. از یک جزء سوئیچینگ ساده فراتر می رود. به عنوان یک متحد حیاتی عمل می کند که عملکرد پایدار و قابل اعتماد سیستم شما را تضمین می کند و رقابت بازار محصولات شما را افزایش می دهد.

FH50 یک گزینه نمونه برای کسانی است که به دنبال یک رله قدرت با کارایی بالا و قابلیت اطمینان بالا هستند که شایسته کاوش و ارزیابی هستند. برای دریافت نمونه و کمک فنی فوراً با ما تماس بگیرید و به FH50 اجازه دهید از پروژه آتی شما محافظت کند!

سلب مسئولیت: پارامترهای این مقاله بر اساس داده های عمومی گردآوری شده اند. برای انتخاب و طراحی خاص، لطفاً به آخرین دیتاشیت رسمی مراجعه کنید. مشخصات محصول ممکن است بدون اطلاع قبلی تغییر کند.
