پنج مزیت اصلی رله ها در منطق و کنترل

در عصر دیجیتال که توسط نیمه هادی ها هدایت می شود، دستگاه الکترومکانیکی سنتی که به عنوان رله شناخته می شود بسیار بادوام است. این یک رابط حیاتی و یک جزء ایمنی اساسی در اکوسیستم اتوماسیون صنعتی است. این یک فناوری منسوخ نیست که با مدارهای مجتمع رقابت کند. رله ها به عنوان یک پل قابل اعتماد برای کنترل انرژی، دستورات ظریف دنیای میکروالکترونیک ولتاژ پایین را به صورت یکپارچه و ایمن به اقدامات پرقدرت در قلمرو فیزیکی ترجمه می کنند. در زیر پنج مزیت اساسی ارائه شده است که رله ها را بادوام و در برخی زمینه ها غیر قابل تعویض می کند:

جداسازی الکتریکی برتر و قابلیت سوئیچینگ نیرو قوی

استحکام اساسی رله ها در ساختار فیزیکی مبتنی بر الکترومغناطیسی آنها نهفته است که به جداسازی الکتریکی فیزیکی کامل بین مدار کنترل (سیم پیچ) و مدار بار (تماس ها) دست می یابند. بسیاری از دستگاه های نیمه هادی قادر به دستیابی به مانع ایمنی ذاتی ایجاد شده توسط این جداسازی نیستند.

ایمنی ولتاژ بالا و حفاظت از تجهیزات: در کنترل صنعتی، یک نقطه خروجی PLC 24 ولت ممکن است برای کنترل یک موتور سه فاز 400 ولت نیاز داشته باشد. رله‌ها به عنوان واسطه‌ای عالی در این سناریو عمل می‌کنند. برای جلوگیری از آسیب رساندن این سیگنال‌های تداخل به کنترل‌کننده‌های هسته‌ای به ارزش هزاران دلار، آن‌ها به‌طور کامل از افزایش ولتاژ بالقوه، جریان‌های موجی و نیروهای الکتروموتور القایی در سمت بار جلوگیری می‌کنند.

سازگاری بار انعطاف پذیر: مخاطبین رله تطبیق پذیری استثنایی را ارائه می دهند. می‌توان به آن‌ها برای سوئیچ کردن پیوسته در پارامترهای نامی، خواه بارهای خازنی، بارهای القایی با جریان‌های هجومی قوی (مانند موتورها یا ترانسفورماتورها) یا بارهای مقاومتی (مانند عناصر گرمایش) اعتماد کرد. برنامه های کاربردی کنترل صنعتی می توانند از رله های توان تخصصی برای مدیریت مستقیم جریان های چند ده آمپر استفاده کنند. آنها دارای افت ولتاژ در حالت کم هستند که منجر به مصرف انرژی نسبتاً پایین و تولید گرما می شود.

سازگاری بار AC/DC جهانی: به طور معمول، همان مدل رله از هر دو بار AC و DC پشتیبانی می کند (به نیاز به سرکوب قوس DC توجه داشته باشید). این انعطاف پذیری مزایای عمده ای را برای طراحی محصول و مدیریت موجودی فراهم می کند.

تحمل محیطی بی نظیر و استحکام سیستم

در محیط های سخت صنعتی، پایداری بسیار بیشتر از سرعت سوئیچینگ میکروثانیه است. ساختار الکترومکانیکی رله ها آنها را نسبت به قطعات الکترونیکی محض قوی تر می کند.

ایمنی الکترومغناطیسی ذاتی: سیم‌پیچ‌های رله تحمل قابل‌توجهی در برابر سیگنال‌های کنترلی از خود نشان می‌دهند و تحت تأثیر نوسانات جزئی ولتاژ و نویز سیگنال قرار نمی‌گیرند. در محیط‌هایی با EMI شدید (مثلاً در نزدیکی ماشین‌های جوشکاری یا اینورترهای پرقدرت)، دستگاه‌های سوئیچینگ مبتنی بر نیمه‌هادی ممکن است به دلیل تداخل دچار اختلال شوند. با این حال، رله ها به اشتباه راه اندازی نمی شوند. این است مگر اینکه ولتاژ سیم پیچ به طور مداوم به زیر یا بالاتر از آستانه عملیاتی کشیده شود.

محدوده دمای عملیاتی بسیار گسترده: رله‌های درجه صنعتی به طور پایدار از -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار می‌کنند، و برخی از مدل‌ها دماهای بالاتر را نیز تحمل می‌کنند. عملکرد دستگاه های نیمه هادی می تواند به طور قابل توجهی با دما متفاوت باشد. این شامل مقاومت روشن و سرعت سوئیچینگ است. این به طور بالقوه می تواند منجر به کاهش عملکرد یا شکست حرارتی در دماهای بالا شود. اغلب، افزودن هیت سینک یا خنک کننده اجباری هوا ضروری است که پیچیدگی و هزینه سیستم را افزایش می دهد.

مقاومت در برابر شوک، لرزش و گرد و غبار: رله‌های مقاوم در برابر ضربه با ساختارهای داخلی تقویت‌شده و ترکیبات گلدانی برای کاربردهای سیار مانند حمل و نقل ریلی و ماشین‌آلات ساختمانی استفاده می‌شوند. اینها عملکرد تماس پایدار را تحت ارتعاش و ضربه مداوم تضمین می کنند و از قطع اتصالات کاذب جلوگیری می کنند.  ساختار مهر و موم شده آنها همچنین به طور موثری از ورود گرد و غبار و رطوبت جلوگیری می کند، که چالشی است که اغلب با بردهای PCB باز قابل دستیابی نیست.

عیب یابی مینیمالیستی و راحتی استثنایی در تعمیر و نگهداری

برای مشتریانی که به دنبال حداقل زمان خرابی و حداکثر راندمان تعمیر و نگهداری هستند، «درک بودن» و «خدمت‌پذیری» یک رله ارزش اصلی آن را نشان می‌دهد.

مشاهده وضعیت بلادرنگ: حتی زمانی که آنها انرژی ندارند، موقعیت های تماس بسیاری از رله ها به وضوح توسط پرچم های نشانگر مکانیکی نمایش داده می شوند، علاوه بر این که از طریق پنجره های مشاهده قابل مشاهده هستند. "کلیک" شنیداری کلاسیک پس از درگیری، شنوایی فوری را برای مهندسان فراهم می کند. بازخورد، امکان محلی سازی سریع خطای اولیه را فراهم می کند.

فرآیند تشخیصی بدون ابزار تخصصی: پرسنل تعمیر و نگهداری برای انجام بیشتر تشخیص ها فقط به یک مولتی متر نیاز دارند: اندازه گیری مقاومت سیم پیچ برای تعیین مدارهای باز، و اندازه گیری مقاومت تماس برای شناسایی قوس یا چسبندگی. این امر نیاز به تحلیلگرهای منطقی گران قیمت یا ابزارهای اشکال زدایی نرم افزار را از بین می برد، موانع نگهداری و هزینه های ابزار را کاهش می دهد.

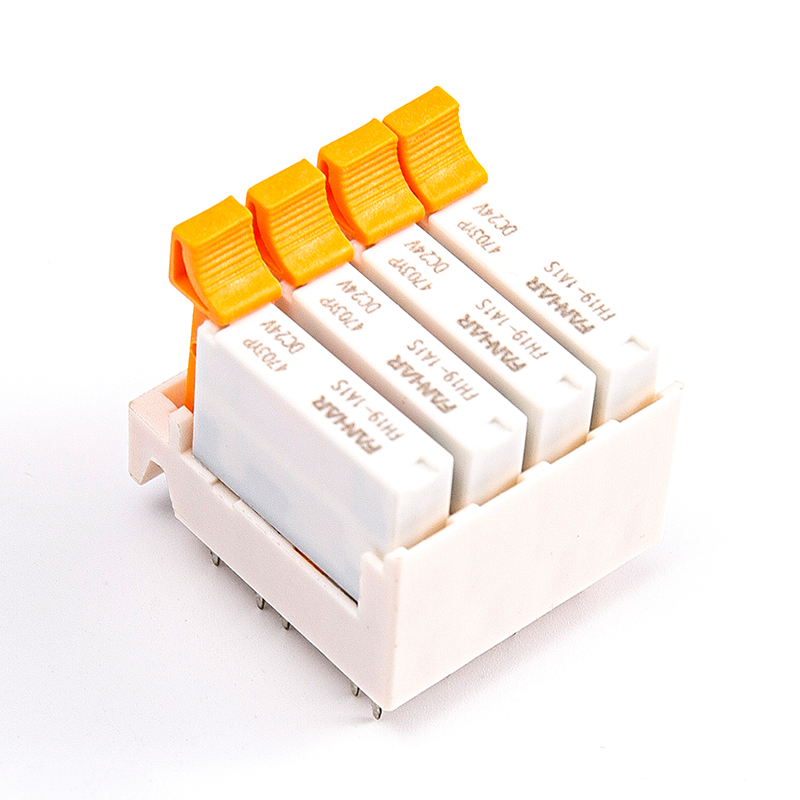

جایگزینی مدولار و طول عمر قابل پیش بینی: رله ها معمولاً از نصب استاندارد ریلی یا نصب به سبک سوکت استفاده می کنند. در خطوط تولید یا تجهیزات بزرگ، تعویض یک رله در عرض چند دقیقه پس از خرابی مدار، به طور قابل توجهی زمان از کار افتادن سیستم را به حداقل می رساند. علاوه بر این، طول عمر آنها به وضوح با "عمر مکانیکی" و "عمر الکتریکی" تعریف می شود. کاربران می توانند تعمیر و نگهداری پیشگیرانه را به روشی علمی و بر اساس فرکانس عملیاتی و نوع بار انجام دهند. این به آنها امکان می دهد قطعات را به صورت دسته ای تعویض کنند. آنها می توانند این کار را قبل از پایان عمر مورد انتظار خود انجام دهند. این از وقفه در تولید جلوگیری می کند.

مقرون به صرفه بودن بی نظیر در سیستم های کوچک تا متوسط

در برنامه های کاربردی حساس به هزینه و عملکرد خاص، راه حل های رله ارزش اقتصادی کلی استثنایی ارائه می دهند.

سرمایه گذاری اولیه کم و هزینه توسعه صفر: برای یک ماشین اتوماسیون اختصاصی یا خط تولید کوچک، منطق کنترل ممکن است از ده ها رله و تایمر تشکیل شده باشد. راه‌حل‌های رله هزینه‌های سخت‌افزاری PLC، هزینه‌های مجوز نرم‌افزار و زمان برنامه‌نویسی مهندس پرهزینه را حذف می‌کنند. پس از اتمام سیم کشی، منطق به طور دائم ثابت و تایید می شود.

مزیت هزینه کل مالکیت: برای کنترل منطقی با عملکرد ثابت که نیاز به حداقل تغییرات دارد، پایداری و قابلیت نگهداری راه حل های رله منجر به هزینه کلی مالکیت بسیار پایین می شود. آنها نگرانی های مربوط به خرابی نرم افزار، تداخل ویروس، یا ارتقاء سیستم عامل را از بین می برند.

فناوری بدون درز و انتقال استعداد: نمودار نردبان - زبان برنامه نویسی استاندارد جهانی PLC - نمادهای گرافیکی و مفاهیم منطقی خود را مستقیماً از مدارهای کنترل رله ترسیم می کند. این کار برق‌کاران کهنه کار و تکنسین‌های با تجربه را قادر می‌سازد تا سیستم‌های مبتنی بر PLC مدرن را به‌طور یکپارچه درک، طراحی و نگهداری کنند و به‌طور چشمگیری دشواری و هزینه ارتقاء فناوری شرکت و آموزش پرسنل را کاهش دهند.

حفاظت نهایی در سیستم های ایمنی حیاتی

در حوزه های مربوط به ایمنی انسان و تجهیزات، اصل طراحی اصلی "ایمن در برابر شکست" است. ویژگی‌های فیزیکی رله‌ها باعث شده است

نهایی حفاظت برای ساخت مدارهای ایمنی

حالت های خرابی تعیین شده و قطع اجباری: این دلیل اصلی غیر قابل تعویض رله ها در مدارهای ایمنی است. در هنگام قطع برق، کنتاکت‌های معمولی بسته رله به‌طور فیزیکی و به زور به حالت بسته باز می‌گردند، در حالی که کنتاکت‌های معمولی باز به زور قطع می‌شوند. این مشخصه به‌طور گسترده در مدارهای توقف اضطراری، قفل‌های ایمنی درب، و حلقه‌های حفاظت اضافه بار کاربرد دارد. از دست دادن توان سیستم بلافاصله حالت ایمن را ایجاد می کند - یک مکانیسم حفاظتی ساده، مستقیم و کاملاً قابل اعتماد که قطعیت آن بسیار بیشتر از راه حل های نرم افزاری است که به دلیل برنامه های فرار یا قفل شدن تراشه ها مستعد خرابی هستند.

مطابقت با استانداردهای ایمنی: بسیاری از ماژول‌های رله ایمنی مبتنی بر رله در سراسر جهان گواهینامه ایمنی عملکردی دقیقی را دریافت کرده‌اند. (به عنوان مثال، IEC 61508، ISO 13849). این ماژول‌ها از طریق منطق سخت‌افزاری مانند افزونگی، نظارت بر خود و نظارت متقابل، به سطوح بالایی از یکپارچگی ایمنی دست می‌یابند که کاربرد گسترده‌ای در بخش‌های پرخطر مانند تولید خودرو و کنترل آسانسور پیدا می‌کنند.

افزونگی سخت‌افزار ساده‌شده: کنترل افزونگی در سطح سخت‌افزار را می‌توان به راحتی از طریق اتصالات سری ساده (منطق AND) یا موازی (OR منطق) چندین تماس رله به دست آورد. این امکان ساخت سیستم هایی را فراهم می کند که حتی در صورت خرابی اجزای جداگانه ایمن باقی بمانند. شهودی و قابلیت اطمینان این طراحی اضافی برای تطبیق افزونگی نرم افزار دشوار است.

ساخت پایه های صنعتی با فناوری نیمه هادی

رله ها و فناوری نیمه هادی جایگزین نیستند، بلکه شرکای همزیستی هستند. در حالی که ما مدارهای مجتمع و PLC ها را برای پردازش سیگنال، محاسبات با سرعت بالا و منطق پیچیده می پذیریم، رله ها در سناریوهایی که خواستار ایزولاسیون بالا، قابلیت درایو قدرتمند، انعطاف پذیری شدید محیطی، قابلیت اطمینان و ایمنی نهایی، و هزینه کل چرخه عمر بهینه شده هستند، متحدان مورد اعتماد مهندسان باقی می مانند.

فنهار متعهد به آوردن نوآوری در معماری کلاسیک رله است. با توسعه مواد تماس آلیاژ نقره جدید برای کاهش مقاومت تماس و سرکوب قوس، بهینه‌سازی سیستم‌های مدار مغناطیسی برای کاهش مصرف انرژی و افزایش حساسیت، و تقویت فن‌آوری‌های آب بندی برای بهبود سازگاری محیطی، ما به طور مداوم ارزش را به مشتریان خود ارائه می‌کنیم.
