صفحه اصلی / اخبار / اخبار صنعت / رله مهار مغناطیسی انرژی جدید FH61NE - راه حل سوئیچینگ برق قابل اعتماد برای اینورترهای PV و ایستگاه های شارژ AC

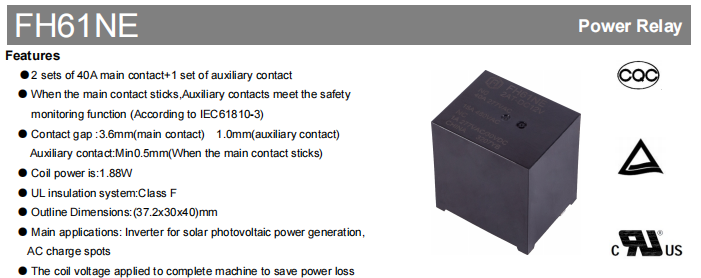

همانطور که تولید برق فتوولتائیک، سیستمهای ذخیرهسازی انرژی و امکانات شارژ وسایل نقلیه الکتریکی به سمت قدرت بالاتر و راندمان بیشتر پیشروی میکنند. رله ها انتظار می رود نه تنها قابلیت سوئیچینگ با جریان بالا قابل اعتماد، بلکه نظارت بر ایمنی، مصرف انرژی کم و پایداری عملیاتی طولانی مدت را نیز ارائه دهد. برای برآورده ساختن نیازهای کاربردی تجهیزات انرژی جدید، فنهر الکترونیک رله گیر مغناطیسی جدید انرژی سری FH61NE را معرفی کرده است. این محصول دارای پیکربندی تماس با ۲ مجموعه از مخاطبین اصلی ۴۰ آمپری و ۱ مجموعه از مخاطبین کمکی است. وقتی تماس اصلی میچسبد، کنتاکت کمکی یک سیگنال بازخورد نظارت بر ایمنی ارائه میکند که الزامات IEC 61810-3 برای عملکردهای نظارت ایمنی را برآورده میکند. این رله از طراحی ضامن مغناطیسی کم مصرف با مصرف برق سیم پیچ تنها 1.88 وات استفاده می کند. همراه با سیستم عایق کلاس F و ساختار مکانیکی فشرده، نیازهای جامع کاربردهای انرژی جدید مانند اینورترهای PV خورشیدی، ایستگاههای شارژ AC و تجهیزات شارژ EV را برای عملکرد کارآمد انرژی و قابلیت اطمینان طولانیمدت برآورده میکند. سری FH61NE به دست آمده است UL/cUL، TUV ، و CQC گواهینامه های ایمنی و به طور گسترده در برنامه های کاربردی تجهیزات انرژی انرژی جدید استفاده می شود.
40A قابلیت سوئیچینگ جریان بالا برای کنترل توان تجهیزات انرژی جدید

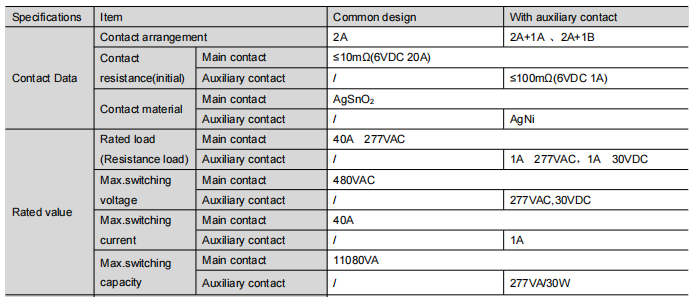

تجهیزات انرژی جدید تقاضاهای زیادی را برای قابلیت سوئیچینگ جریان رله ایجاد می کنند. را FH61NE دارای دو مجموعه از کنتاکت های اصلی 40A است که از کنترل بار جریان بالا در تجهیزات انرژی جدید پشتیبانی می کند. کنتاکتهای اصلی از مواد تماس AgSnO2 استفاده میکنند که خواص ضد جوش و رسانایی عالی را برای برآورده کردن الزامات قابلیت اطمینان تماس برنامههای سوئیچینگ برق در تجهیزات انرژی جدید ارائه میکند. مشخصات کلیدی به شرح زیر است:
این پارامترهای الکتریکی FH61NE را قادر میسازد تا عملکردهای سوئیچینگ و کنترل مدار را در اینورترهای PV و ایستگاههای شارژ AC بهطور قابل اعتماد انجام دهد.
طراحی نظارت بر ایمنی تماس کمکی برای ایمنی سیستم پیشرفته
تجهیزات انرژی جدید دارای الزامات سختگیرانه ای برای ایمنی عملیاتی هستند. FH61NE گزینه های تماس کمکی را برای رفع نیازهای نظارت بر ایمنی ارائه می دهد. تنظیمات موجود عبارتند از:
2A 1A : دو کنتاکت اصلی معمولی باز یکی کنتاکت کمکی معمولی باز
2A 1B : دو کنتاکت اصلی معمولی باز یک کنتاکت کمکی معمولی بسته
هنگامی که تماس اصلی می چسبد، کنتاکت کمکی سیگنال های بازخوردی را برای نظارت بر وضعیت سیستم ارائه می دهد.
ساختار ضامن مغناطیسی کم مصرف برای بهره برداری کارآمد از انرژی تجهیزات جدید انرژی
FH61NE از یک ساختار رله گیر مغناطیسی با مزایای زیر استفاده می کند:
مصرف برق کویل: 1.88 وات
محدوده ولتاژ پایدار : 40%~100% Un (دمای محیط 25℃)؛ 50٪ تا 60٪ Un (دمای محیط 85 درجه سانتیگراد)

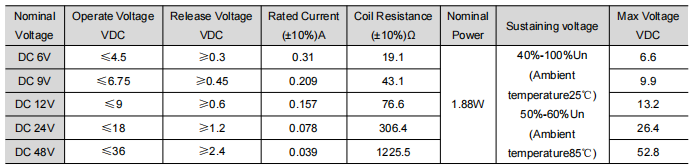

حداکثر ولتاژ پایدار : به جدول داده های سیم پیچ مراجعه کنید
طراحی چفت مغناطیسی به طور قابل توجهی مصرف انرژی مداوم را در طول حالت نگه داشتن رله کاهش می دهد. اعمال ولتاژ نگهدارنده سیم پیچ به دستگاه کامل به طور موثری باعث صرفه جویی در اتلاف برق می شود و آن را برای نیازهای عملیاتی با انرژی کارآمد تجهیزات جدید انرژی مناسب تر می کند.
طراحی عایق بالا و عملکرد قابل اعتماد برای محیط های عملیاتی پیچیده

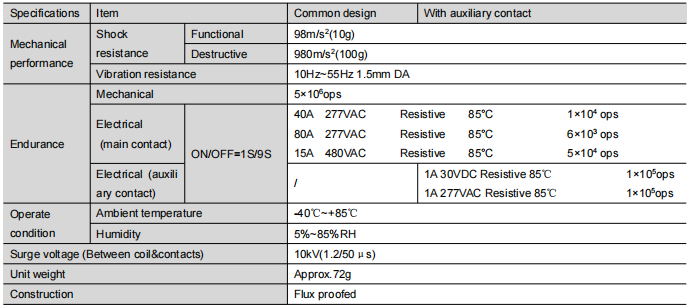

FH61NE دارای طراحی عایق بالا و ساختار فشرده است که ایمنی الکتریکی و قابلیت اطمینان مکانیکی را متعادل می کند:
گزینه های ولتاژ سیم پیچ چندگانه برای طراحی سیستم انعطاف پذیر
سیستم های کنترل مختلف نیاز به تنظیمات ولتاژ سیم پیچ متفاوتی دارند. برای ساده سازی یکپارچه سازی سیستم، سری FH61NE با چندین گزینه ولتاژ سیم پیچ DC، از جمله 6VDC , 9VDC , 12VDC , 24VDC و 48VDC .
هر گزینه سیم پیچ با مصرف توان نامی 3.2 وات طراحی شده است که به مهندسان این امکان را می دهد تا مناسب ترین ولتاژ کنترل را بدون تغییر پلت فرم رله انتخاب کنند. طراحی استاندارد سیم پیچ نه تنها سازگاری با مدارهای کنترل مختلف را بهبود می بخشد، بلکه توسعه محصول را برای تولید کنندگان با استفاده از پلت فرم های ولتاژ چندگانه ساده می کند.
طراحی پلت فرم فشرده برای ارتقای آسان تر محصول
سری FH61NE یک طراحی پلت فرم یکپارچه را در پیکربندی های مختلف تماس و گزینه های ولتاژ سیم پیچ ارائه می دهد و به سازندگان پایه ای انعطاف پذیر برای توسعه برنامه های متنوع تجهیزات انرژی جدید ارائه می دهد.

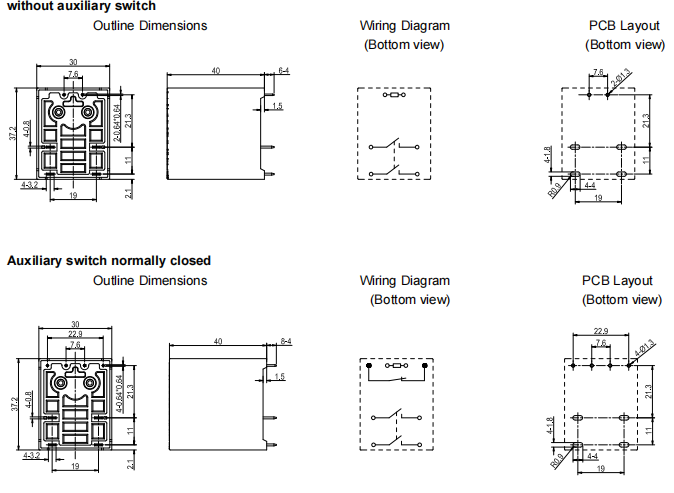

همه پیکربندی ها ابعاد خارجی یکسانی دارند 37.2 × 30 × 40 میلی متر، همراه با همان طرح PCB، ردپای نصب، عملکرد عایق، و ساختار مکانیکی. وجه تمایز اصلی بین پیکربندی ها، آرایش تماس (2A، 2A 1A، یا 2A 1B) است که به طراحان اجازه می دهد تا عملکرد نظارتی مناسب را بدون تغییر در طراحی PCB انتخاب کنند.
این پلتفرم مشترک به تولیدکنندگان تجهیزات امکان میدهد تا به راحتی نظارت بر تماس کمکی (برای بازخورد ایمنی زمانی که تماس اصلی میچسبد) را بدون تغییر در نصب مکانیکی یا چیدمان برد در طرحهای خود بگنجانند. در نتیجه، چرخه های توسعه را می توان کوتاه کرد، هزینه های مهندسی را کاهش داد و استانداردسازی محصول را بهبود بخشید.
برای سازندگانی که به دنبال راهحلهای مقیاسپذیر در اینورترهای خورشیدی، ایستگاههای شارژ AC و تجهیزات شارژ EV هستند، سری FH61NE یک پلت فرم کارآمد و کاربردی را ارائه میکند.

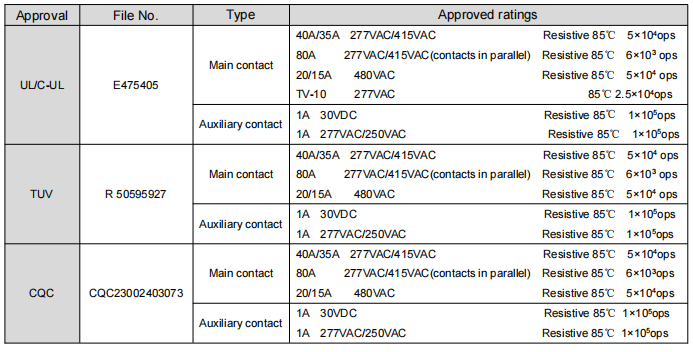

تاییدیه های ایمنی
FH61NE به دست آمده است UL/cUL، TUV ، و CQC گواهینامه های ایمنی این محصول همچنین با دستورالعمل های زیست محیطی اتحادیه اروپا RoHS/REACH مطابقت دارد. فنحار الکترونیک به دست آورده است ISO9001 , ISO14001 ، و ISO45001 گواهینامه های بین المللی سیستم مدیریت، دارای بیش از 40 اختراع ملی است و به عنوان یک شرکت ملی فناوری پیشرفته و مرکز تحقیق و توسعه در سطح استانی شناخته شده است.
برنامه های کاربردی معمولی
FH61NE عمدتاً در بخش های انرژی جدید زیر استفاده می شود:
در این کاربردها، رله در درجه اول عملکردهای کنترل سوئیچینگ قدرت و نظارت بر وضعیت را انجام می دهد و راه حل های کنترل جریان پایدار و قابل اعتماد را برای سیستم ارائه می دهد.
سوالات متداول
Q1: FH61NE چه نوع رله ای است؟
FH61NE یک رله گیر مغناطیسی انرژی جدید است که توسط شرکت Zhejiang Fanhar Electronics، آموزشی ویبولیتین توسعه یافته و عمدتاً در اینورترهای PV خورشیدی و ایستگاه های شارژ AC استفاده می شود.
Q2: حداکثر امتیاز فعلی FH61NE چقدر است؟
بار نامی تماس اصلی FH61NE 40A 277VAC (بار مقاومتی)، با حداکثر جریان سوئیچینگ 40A است.
Q3: آیا FH61NE از مخاطبین کمکی پشتیبانی می کند؟
بله. FH61NE نسخههای 2A 1A (کنتاکت کمکی معمولاً باز) و 2A 1B (مخاطب کمکی معمولاً بسته) را ارائه میکند. هنگامی که تماس اصلی میچسبد، کنتاکت کمکی سیگنالهای بازخوردی را برای نظارت بر وضعیت سیستم ارائه میکند که الزامات عملکرد نظارت بر ایمنی IEC 61810-3 را برآورده میکند.
Q4: محدوده دمای عملیاتی FH61NE چقدر است؟
محدوده دمای عملیاتی 40- ~ 85 درجه سانتیگراد است که آن را برای مناطق مختلف و محیط های صنعتی پیچیده مناسب می کند.
برای کاربردهایی که نیاز به ظرفیت جریان بالاتری دارند، FH66NE160 انتخاب پیشنهادی است. برای سیستمهایی که در حدود 100A طراحی شدهاند، FH66NE100 راهحل مناسبی را ارائه میکند.
Q5: رتبه بندی عمر مکانیکی و الکتریکی FH61NE چیست؟
عمر مکانیکی: عملیات 5×10⁶
عمر الکتریکی (مخاطب اصلی): عملیات 1×105 در بار مقاومتی 40A 277VAC (85℃)
عمر الکتریکی (کنتاکت کمکی): عملیات 1×105 در بار مقاومتی 1A 30VDC/277VAC (85℃)
