رله برق W12T 40A | رله PCB برای شارژ EV، سیستم های فتوولتائیک و کاربردهای انرژی جدید

همانطور که سیستم‌های انرژی تجدیدپذیر، وسایل نقلیه الکتریکی و فن‌آوری‌های ذخیره‌سازی انرژی به پیشرفت خود ادامه می‌دهند، سیستم‌های کنترل قدرت به رله‌هایی با قابلیت سوئیچینگ بالاتر، عملکرد عایق برتر و قابلیت اطمینان عملیاتی طولانی‌مدت نیاز دارند. Fanhar که برای برآورده کردن این الزامات توسعه یافته است رله برق W12T 40A به طور خاص برای وسایل نقلیه الکتریکی، شمع های شارژ و سیستم های انرژی تجدید پذیر فتوولتائیک (PV) طراحی شده است.

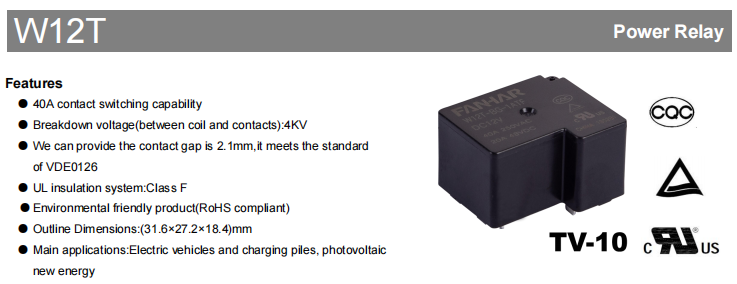

W12T ویژگی های a قابلیت سوئیچینگ کنتاکت 40A ، حداکثر ولتاژ تحمل دی الکتریک از 4000VAC بین سیم پیچ و کنتاکت ، و اختیاری است فاصله تماس ≥2.1mm . در حالی که عملکرد سوئیچینگ با بار بالا را تضمین می کند، الزامات عایق الکتریکی و ایمنی در تجهیزات انرژی جدید را نیز برآورده می کند.

فقط با طراحی فشرده PCB-mount اندازه گیری 31.6 × 27.2 × 18.4 میلی متر ، W12T در طیف گسترده ای از گزینه های ولتاژ سیم پیچ در دسترس است 5 ولت تا 110 ولت دی سی . این سری هم نوع استاندارد (قدرت کویل 900 میلی‌وات) و هم نوع BG (قدرت کویل 1400 میلی‌وات) را ارائه می‌کند. رله به دست آمده است UL/cUL، TÜV و CQC گواهینامه ها، حمایت از استفاده از آن در بازارهای مختلف در سراسر جهان است.

40A قابلیت سوئیچینگ جریان بالا برای تجهیزات پرقدرت

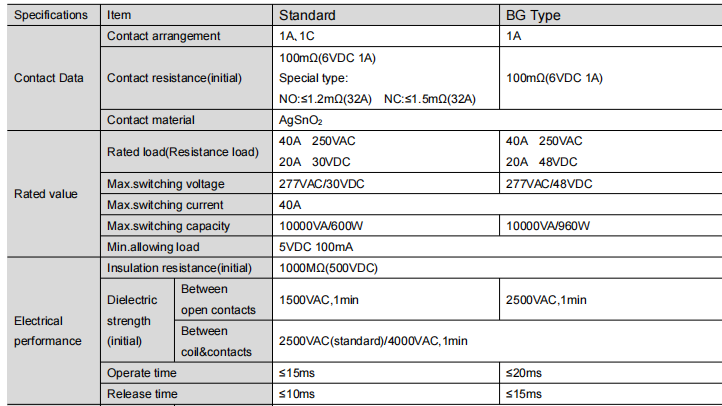

تجهیزات انرژی جدید مانند شمع های شارژ EV و اینورترهای PV به رله هایی با ظرفیت حمل جریان قابل توجهی نیاز دارند. W12T دارای بار کنترلی 40A 250VAC با حداکثر ظرفیت سوئیچینگ 10000VA است.

برای بارهای DC، نوع استاندارد از 20A 30VDC پشتیبانی می‌کند، در حالی که نوع BG از 20A 48VDC پشتیبانی می‌کند. علاوه بر این، انواع مقاومت کم تماس ویژه با NO≤1.2mΩ (32A) و NC≤1.5mΩ (32A) موجود است. حداقل بار مجاز 5VDC 100mA است که طیف وسیعی از کاربردها را از سوئیچینگ سیگنال کوچک تا کنترل بار با توان بالا را امکان پذیر می کند.

طراحی عایق بالا برای بهبود ایمنی سیستم

عایق الکتریکی یک نیاز حیاتی برای تجهیزات انرژی تجدیدپذیر است که تحت شرایط ولتاژ بالا کار می کنند. W12T قابلیت های عایق الکتریکی عالی را ارائه می دهد:

حداکثر ولتاژ مقاومت دی الکتریک بین سیم پیچ و کنتاکت ها: 4000VAC

ولتاژ مقاومت دی الکتریک بین کنتاکت های باز (نوع BG): 2500VAC

مقاومت اولیه عایق: 1000MΩ (در 500VDC)

سیستم عایق UL کلاس F: عملکرد عایق برتر به بهبود ایمنی و قابلیت اطمینان عملیاتی کمک می کند و به طور موثر از خرابی ولتاژ بالا و خطرات نشت جلوگیری می کند.

مواد تماس AgSnO2 با کیفیت بالا برای عمر سرویس طولانی‌تر

سری W12T از AgSnO2 (اکسید نقره-قلع) به عنوان ماده تماس استفاده می کند. AgSnO2 مقاومت عالی در برابر فرسایش قوس الکتریکی، مقاومت در برابر تماس کم و پایدار، هدایت حرارتی خوب و عملکرد فوق العاده ضد جوش را نشان می دهد. به طور موثری قوس الکتریکی را کاهش می دهد و عمر سرویس رله را افزایش می دهد و عملکرد الکتریکی پایدار را حتی در برنامه های کاربردی سوئیچینگ مکرر با بار بالا حفظ می کند.

عملکرد قابل اعتماد در محیط های صنعتی پر تقاضا

W12T علاوه بر عملکرد الکتریکی، برای ارائه قابلیت اطمینان طولانی مدت در شرایط عملیاتی سخت طراحی شده است. این رله در محدوده دمایی وسیعی از ۴۰- تا ۸۵ درجه سانتی‌گراد کار می‌کند و آن را برای سیستم‌های انرژی تجدیدپذیر و تجهیزات صنعتی مستقر در آب و هوای مختلف مناسب می‌کند.

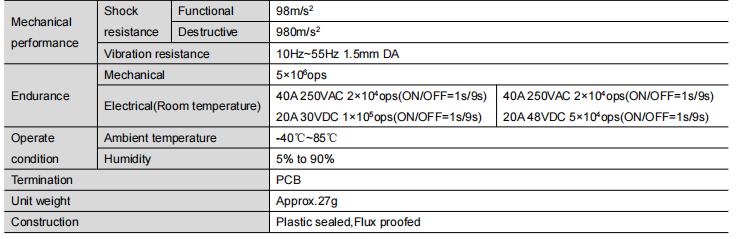

این رله عمر مکانیکی تا 5،000،000 عملیات و عمر الکتریکی 20،000 عملیات تحت بار مقاومتی 40A 250VAC، 100000 عملیات تحت 20A 30VDC (استاندارد Type 20As Type4,VDC) و 500As Type 40,00 را ارائه می دهد.

زمان کارکرد ≤15 میلی‌ثانیه (استاندارد) / ≤20 میلی‌ثانیه (BG) و زمان انتشار ≤10 میلی‌ثانیه (استاندارد) / ≤15 میلی‌ثانیه (BG) است. این رله همچنین برای مقاومت در برابر لرزش و شوک مکانیکی که معمولاً در کاربردهای صنعتی با آن مواجه می شود طراحی شده است.

گزینه های ولتاژ سیم پیچ چندگانه برای طراحی سیستم انعطاف پذیر

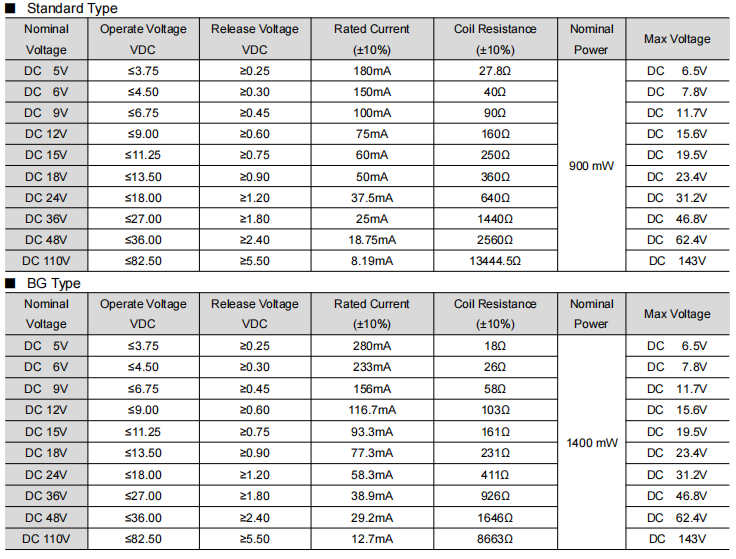

سیستم های کنترل مختلف نیاز به تنظیمات ولتاژ سیم پیچ متفاوتی دارند. برای ساده‌سازی یکپارچه‌سازی سیستم، W12T با چندین گزینه ولتاژ سیم‌پیچ DC، از جمله 5 ولت، 6 ولت، 9 ولت، 12 ولت، 18 ولت، 24 ولت، 36 ولت، 48 ولت، 60 ولت، 110 ولت DC در دسترس است.

توان اسمی کویل نوع استاندارد 900 میلی‌وات است، در حالی که نوع BG 1400 میلی‌وات است. طراحی استاندارد سیم پیچ نه تنها سازگاری با مدارهای کنترل مختلف را بهبود می بخشد، بلکه توسعه محصول را برای تولید کنندگان با استفاده از پلت فرم های ولتاژ چندگانه ساده می کند.

طراحی فشرده PCB-Mount برای ادغام آسان تجهیزات

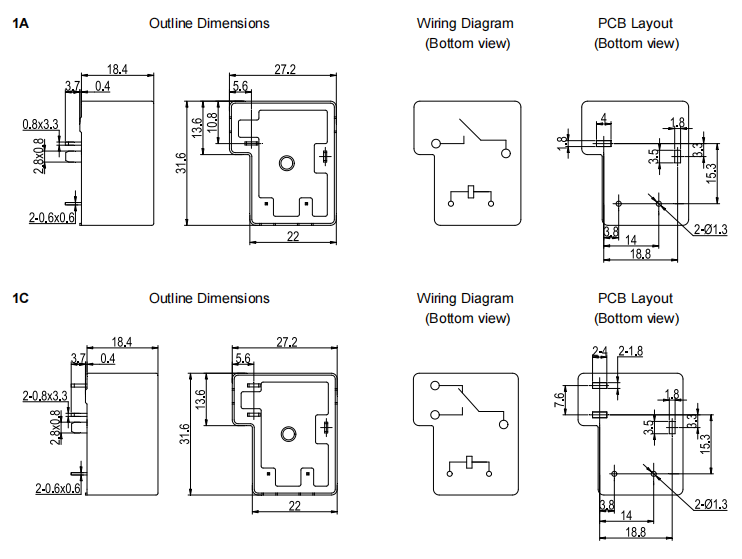

W12T ویژگی های a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

در محیط های تمیز (عاری از H2S، SO2، NO2 و گرد و غبار)، نوع ضد شار توصیه می شود. در محیط های ناپاک حاوی این آلاینده ها نوع سیلد پلاستیکی توصیه می شود. این ملاحظات طراحی به طور موثر طول عمر رله را در محیط های مختلف صنعتی افزایش می دهد.

برنامه های کاربردی معمولی

W12T که برای کاربردهای سوئیچینگ برق با جریان بالا طراحی شده است، به طور گسترده در انرژی های تجدیدپذیر و سیستم های خودروهای الکتریکی استفاده می شود که در آن عملکرد سوئیچینگ قابل اعتماد و قابلیت عایق بالا مورد نیاز است:

• وسایل نقلیه الکتریکی (EV)
• شمع شارژ خودرو انرژی جدید
• تجهیزات فتوولتائیک (PV) انرژی های تجدیدپذیر

در این سیستم ها، رله معمولاً برای کنترل قدرت، سوئیچینگ مدار اصلی و جداسازی ایمنی استفاده می شود که به بهبود قابلیت اطمینان سیستم و ایمنی عملیاتی کمک می کند.

نحوه انتخاب نوع استاندارد یا نوع BG

W12T در نوع استاندارد و نوع BG ارائه می شود. تفاوت های اصلی در زیر خلاصه می شود:

برای کنترل صنعتی عمومی و کاربردهای سوئیچینگ برق استاندارد، نوع استاندارد اکثر الزامات را برآورده می کند. برای سیستم‌های فتوولتائیک، برنامه‌هایی که به فواصل جداسازی تماس بیشتر یا سناریوهای ولتاژ DC بالاتر نیاز دارند، نوع BG توصیه می‌شود.
