رله انرژی نو با جریان بالا سری FH66NE | رله 100A و 160A برای اینورترهای خورشیدی و کنترل صنعتی

همانطور که سیستم‌های انرژی تجدیدپذیر و اتوماسیون صنعتی به سمت چگالی توان بالاتر و راندمان بیشتر تکامل می‌یابند، انتظار می‌رود که رله‌های انرژی جدید نه تنها عملکرد سوئیچینگ قابل اعتماد، بلکه قابلیت حمل جریان عالی، عایق الکتریکی بالا و پایداری عملیاتی طولانی‌مدت را ارائه دهند.

Fanhar برای برآورده کردن این الزامات مورد نیاز توسعه یافته است رله انرژی جدید جریان بالا سری FH66NE به طور خاص برای اینورترهای خورشیدی، مدارهای پیش شارژ اینورتر و تجهیزات کنترل صنعتی طراحی شده است. این سری در حال حاضر شامل دو مدل است- FH66NE100 و FH66NE160 - ارائه رتبه بندی جریان حمل مداوم به ترتیب 100A و 160A.

هر دو مدل بر روی یک پلت فرم ساخته شده‌اند و ابعاد کلی، پیکربندی نصب، گزینه‌های کویل و عملکرد عایق یکسان را به اشتراک می‌گذارند. این طراحی پلت فرم یکپارچه به سازندگان تجهیزات امکان می دهد تا رتبه فعلی مناسب را بدون طراحی مجدد ساختار نصب انتخاب کنند، توسعه محصول را ساده می کند و در عین حال سازگاری پلت فرم را برای ارتقاهای آینده بهبود می بخشد.

سری FH66NE با موفقیت در تولید حجمی در چندین پروژه انرژی تجدیدپذیر و کنترل صنعتی مورد استفاده قرار گرفته است، که قابلیت اطمینان آن را در کاربردهای سوئیچینگ برق نیازمند نشان می دهد.

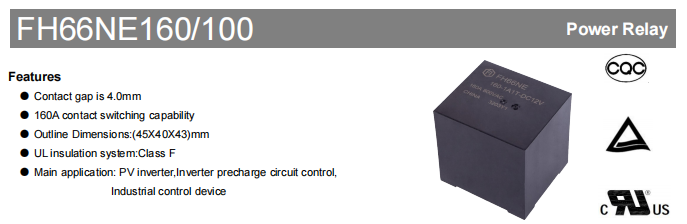

FH66NE 100/160

طراحی عایق بالا برای بهبود ایمنی الکتریکی

عایق الکتریکی یک نیاز حیاتی برای تجهیزات انرژی تجدیدپذیر است که تحت شرایط ولتاژ بالا کار می کنند. برای اطمینان از ایزوله و ایمنی عملیاتی قابل اعتماد، سری FH66NE از یک طراحی با عایق بالا مناسب برای کاربردهای کنترل توان تقاضا استفاده می کند.

ویژگی های رله a فاصله تماس 4.0 میلی متری ، یک قدرت دی الکتریک از 2500 VAC بین کنتاکت های باز ، و 5000 VAC بین سیم پیچ و کنتاکت ها . علاوه بر این، رله مقاومت اولیه عایق را فراهم می کند 1000 MΩ در 500 VDC و adopts کلاس F عایق، کمک به بهبود عایق الکتریکی و قابلیت اطمینان سیستم در طول عملیات طولانی مدت.

این ویژگی‌های الکتریکی سری FH66NE را قادر می‌سازد تا نیازهای عایق اینورترهای خورشیدی، مدارهای پیش‌شارژ اینورتر و سیستم‌های کنترل صنعتی را برآورده کند و حفاظت قابل اعتمادی را برای کاربردهای سوئیچینگ برق با ولتاژ بالا ارائه دهد.

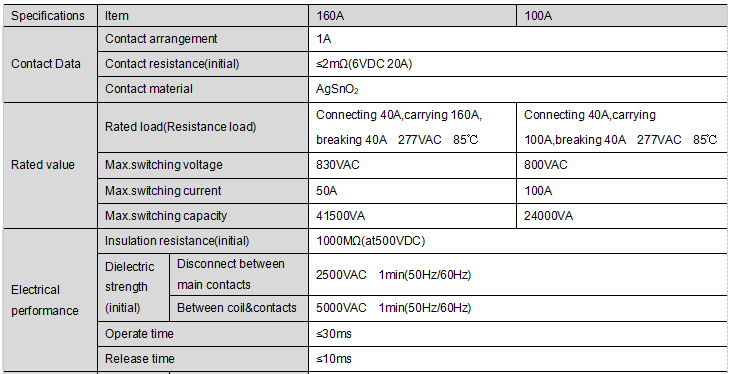

FH66NE 100/160 performance data

عملکرد قابل اعتماد در محیط های صنعتی پر تقاضا

علاوه بر عملکرد الکتریکی، سری FH66NE برای ارائه قابلیت اطمینان طولانی مدت در شرایط عملیاتی سخت طراحی شده است. این رله برای کاربردهایی که عملکرد پایدار ضروری است، حتی در محیط‌هایی که در معرض تغییرات دما، لرزش و استرس مکانیکی هستند، مناسب است.

سری FH66NE در طیف وسیعی از دمای محیط کار می کند -40 تا 85 درجه سانتی گراد ، آن را برای سیستم های انرژی تجدید پذیر و تجهیزات صنعتی مستقر در آب و هوای مختلف مناسب می کند. همچنین ارائه می دهد عمر مکانیکی تا 1000000 عملیات و an عمر الکتریکی 30000 عملیات تحت شرایط تست مشخص شده (40A ON / 40A OFF، بار مقاومتی 277VAC)، تضمین عملکرد قابل اعتماد در طول عمر محصول.

برای افزایش دوام بیشتر، رله به گونه ای طراحی شده است که در برابر لرزش و شوک مکانیکی که معمولاً در کاربردهای صنعتی با آن مواجه می شود، مقاومت کند. این ویژگی‌ها، سری FH66NE را به گزینه‌ای قابل اعتماد برای تجهیزاتی تبدیل می‌کند که به تعویض برق پایدار و پیوسته در دوره‌های عملیاتی طولانی نیاز دارند.

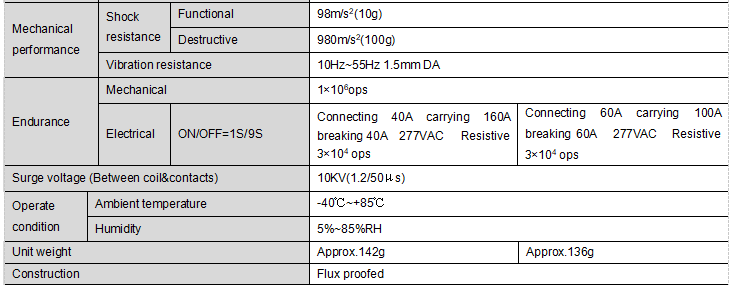

FH66NE 100/160 Mechanical Life & Environmental Performance

گزینه های ولتاژ سیم پیچ چندگانه برای طراحی سیستم انعطاف پذیر

سیستم های کنترل مختلف نیاز به تنظیمات ولتاژ سیم پیچ متفاوتی دارند. برای ساده سازی یکپارچه سازی سیستم، سری FH66NE با چندین گزینه ولتاژ سیم پیچ DC، از جمله 6VDC، 9VDC، 12VDC، 24VDC و 48VDC در دسترس است.

هر گزینه سیم پیچ با مصرف توان نامی 3.2 وات طراحی شده است که به مهندسان این امکان را می دهد تا مناسب ترین ولتاژ کنترل را بدون تغییر پلت فرم رله انتخاب کنند. طراحی استاندارد سیم پیچ نه تنها سازگاری با مدارهای کنترل مختلف را بهبود می بخشد، بلکه توسعه محصول را برای تولید کنندگان با استفاده از پلت فرم های ولتاژ چندگانه ساده می کند.

سری FH66NE با ساختار رله مشترک در تمام گزینه های سیم پیچ، به کاهش پیچیدگی طراحی کمک می کند و در عین حال از پیکربندی های سیستم انعطاف پذیر پشتیبانی می کند.

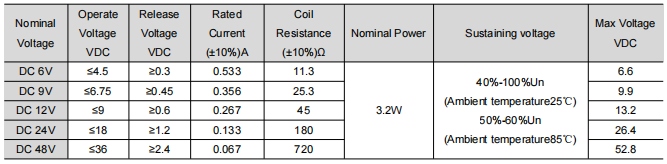

FH66NE 100/160 Coil Specification

طراحی پلت فرم فشرده برای ارتقای آسان تر محصول

FH66NE100 و FH66NE160 از طراحی پلتفرم یکسانی بهره می‌برند و توسعه خانواده‌های محصولات با رتبه‌بندی‌های فعلی را برای تولیدکنندگان آسان‌تر می‌کند.

هر دو مدل دارای ابعاد خارجی یکسان 45 × 40 × 43 میلی متر، به همراه پیکربندی نصب، طرح ترمینال، عملکرد عایق و مشخصات سیم پیچ موجود هستند. تفاوت اصلی بین این دو مدل قابلیت حمل مداوم جریان آنها است.

این پلتفرم رایج به سازندگان تجهیزات اجازه می‌دهد تا از 100A به 160A بدون طراحی مجدد طرح مدار چاپی یا نصب مکانیکی ارتقا دهند. در نتیجه، چرخه های توسعه را می توان کوتاه کرد، هزینه های مهندسی را کاهش داد و استانداردسازی محصول را بهبود بخشید.

برای سازندگانی که به دنبال راه‌حل‌های مقیاس‌پذیر برای رتبه‌بندی‌های توان چندگانه هستند، سری FH66NE یک پلتفرم کارآمد و کاربردی را فراهم می‌کند.

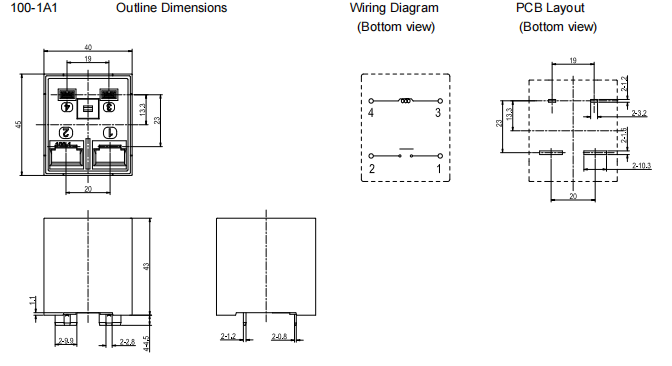

fh66ne-100 Outline Dimension

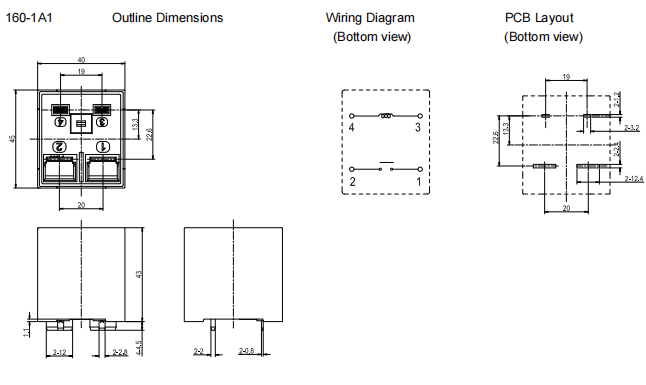

fh66ne-160 Outline Dimension

برنامه های کاربردی معمولی

سری FH66NE که برای کاربردهای سوئیچینگ برق با جریان بالا طراحی شده است، به طور گسترده در انرژی های تجدیدپذیر و سیستم های کنترل صنعتی استفاده می شود که در آن عملکرد سوئیچینگ قابل اعتماد و قابلیت حمل جریان بالا مورد نیاز است.

کاربردهای معمولی عبارتند از:

در این سیستم ها، رله معمولاً برای سوئیچینگ برق اصلی، کنترل مدار قبل از شارژ و سایر عملکردهای سوئیچینگ با جریان بالا استفاده می شود که به بهبود قابلیت اطمینان سیستم و ایمنی عملیاتی کمک می کند.

سری FH66NE به دلیل عملکرد عایق بالا، طراحی پلت فرم فشرده و محدوده دمای عملیاتی گسترده، برای کاربردهای کنترل توان در تجهیزات مدرن انرژی و صنعتی مناسب است.

نحوه انتخاب FH66NE100 یا FH66NE160

از آنجایی که FH66NE100 و FH66NE160 بر روی یک پلت فرم توسعه یافته اند، انتخاب مدل مناسب عمدتاً به جریان حمل مداوم مورد نیاز برنامه بستگی دارد.

FH66NE100 برای سیستم هایی توصیه می شود که به جریان حمل مداوم تا 100 آمپر نیاز دارند و برای اینورترهای فتوولتائیک استاندارد و تجهیزات کنترل صنعتی مناسب است.

برای کاربردهایی که نیاز به ظرفیت جریان بالاتری دارند، مانند اینورترهای خورشیدی پرقدرت و سیستم‌های ذخیره‌سازی انرژی، FH66NE160 جریان حمل پیوسته 160 آمپر را افزایش می‌دهد و در عین حال همان ابعاد نصب و رابط الکتریکی را حفظ می‌کند.

از آنجایی که هر دو مدل پلت فرم مکانیکی یکسانی دارند، تولیدکنندگان می توانند به راحتی عملکرد محصول را بدون طراحی مجدد ساختار تجهیزات ارتقا دهند. این سازگاری پلت فرم توسعه محصول را ساده می کند، چرخه های طراحی را کوتاه می کند و از گسترش محصول در آینده پشتیبانی می کند.

سوالات متداول

Q1: رله انرژی جدید جریان بالا سری FH66NE چیست؟

سری FH66NE یک رله انرژی جدید الکترومغناطیسی با جریان بالا است که توسط Fanhar Electronics برای انرژی های تجدیدپذیر و کاربردهای کنترل صنعتی توسعه یافته است. این سری در حال حاضر شامل FH66NE100 و FH66NE160 هستند که گزینه‌های جریان حمل مداوم 100A و 160A را ارائه می‌کنند و در عین حال طراحی پلت فرم یکسانی را حفظ می‌کنند. این در درجه اول برای اینورترهای خورشیدی، مدارهای پیش شارژ اینورتر و تجهیزات کنترل صنعتی طراحی شده است.

Q2: سری FH66NE از چه پیکربندی تماسی استفاده می کند؟

سری FH66NE دارای پیکربندی تماس 1 فرم A (SPST-NO) با مواد تماس AgSnO2 است. این رله قابلیت سوئیچینگ با درجه بندی 40A را ارائه می دهد و آن را برای برنامه های کنترل قدرت که نیاز به عملکرد سوئیچینگ قابل اعتماد دارند، مناسب می کند.

Q3: رتبه بندی عمر مکانیکی و الکتریکی چیست؟

تحت شرایط تست مشخص شده، سری FH66NE ارائه می دهد:

عمر مکانیکی: تا 1000000 عملیات
عمر الکتریکی: تا 30000 عملیات (40A ON / 40A OFF، 277VAC بار مقاومتی)

این رتبه‌بندی‌ها توانایی رله را در ارائه عملکرد بلندمدت قابل اعتماد در برنامه‌های کنترل توان تقاضا نشان می‌دهد.

Q4: آیا می توان FH66NE100 و FH66NE160 را مستقیماً جایگزین کرد؟

از آنجایی که هر دو مدل پلت فرم مکانیکی، ابعاد نصب، طرح ترمینال و مشخصات سیم پیچ یکسان دارند، انتخاب باید در درجه اول بر اساس جریان حمل مداوم مورد نیاز باشد.

برای کاربردهایی که نیاز به ظرفیت جریان بالاتری دارند، FH66NE160 انتخاب پیشنهادی است. برای سیستم‌هایی که در حدود 100A طراحی شده‌اند، FH66NE100 راه‌حل مناسبی را ارائه می‌کند.

Q5: سری FH66NE چه گواهینامه هایی دارد؟

با توجه به مشخصات محصول، سری FH66NE گواهینامه های UL/cUL، TÜV و CQC را دریافت کرده است.

این گواهینامه ها نشان می دهد که رله الزامات ایمنی شناخته شده را برآورده می کند و برای کنترل توان صنعتی و کاربردهای انرژی تجدیدپذیر که نیاز به تاییدیه های پذیرفته شده بین المللی دارند مناسب است.
