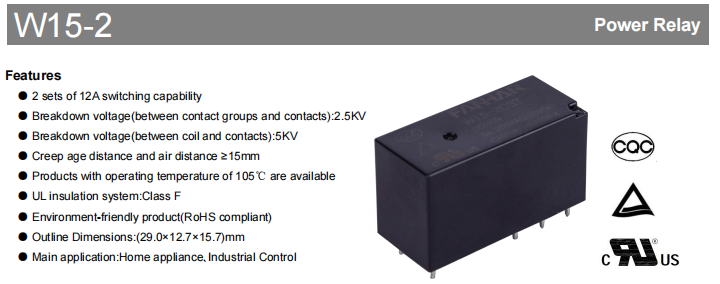

رله برق W15-2

سری W15-2 عملکرد بالایی دارد رله برق برای استفاده در برنامه های کنترل بار متوسط به بالا در نظر گرفته شده است. در قلب آن، قابلیت سوئیچینگ مستقل 12 آمپری دوگانه قرار دارد که امکان کنترل دو مدار را به طور همزمان یا جداگانه به طور قابل اعتماد می دهد. این یک راه حل انعطاف پذیر برای لوازم خانگی، سیستم های کنترل صنعتی، تجهیزات اتوماسیون و سیستم های قدرت ارائه می دهد. به لطف ولتاژ انزوا تا 5 کیلو ولت، دامنه دمای عملیاتی -40 درجه سانتیگراد تا 105 درجه سانتیگراد و طراحی سازگار با محیط زیست RoHS، قابلیت اطمینان بالا و عمر طولانی را در محیط های کاربردی متنوع و سخت ارائه می دهد.

مزایای اصلی

سری W15-2 عملکرد و دوام فوق العاده را در ابعاد کوچک 29.0×12.7×15.7 میلی متری ترکیب می کند.

کنترل مستقل دو کاناله: سری W15-2 عملکرد فوق العاده و دوام را در ابعاد کوچک 29.0×12.7×15.7 میلی متری ترکیب می کند.

عایق الکتریکی قوی: ولتاژ مقاومت 5 کیلوولت بین سیم پیچ و کنتاکت ها به طور موثری تداخل را سرکوب می کند و از سمت کنترل ولتاژ پایین محافظت می کند.

استحکام محیطی برتر: در نسخه 105 درجه حرارت بالا با گزینه های آب بندی مقاوم در برابر گرد و غبار و آلودگی ارائه می شود، در برابر گرد و غبار صنعتی، رطوبت و گازهای خورنده (مانند H2S، SO2) مقاومت می کند.

انطباق جهانی با محیط زیست: کاملاً با RoHS مطابقت دارد و با استانداردهای تولید سبز و مقررات دسترسی به بازار بین المللی مطابقت دارد.

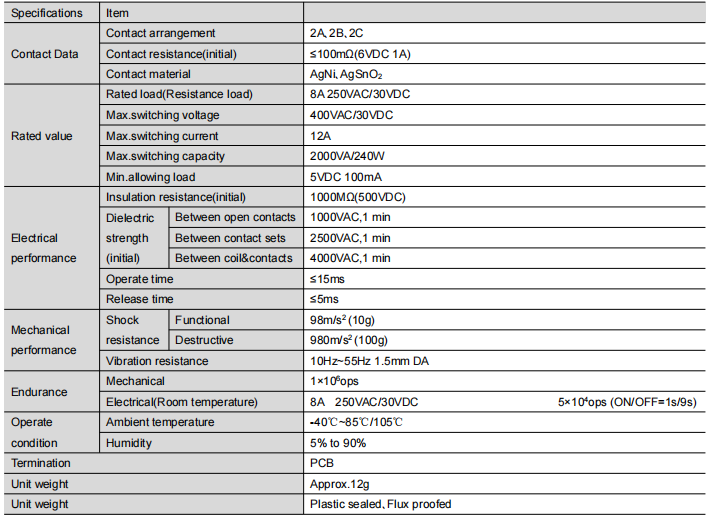

مشخصات فنی دقیق

سیستم تماس: انعطاف پذیر و قابل اعتماد

گزینه های پیکربندی: سه نوع فرم وجود دارد: 2A (معمولا باز)، 2B (معمولا بسته) و 2C (تغییر). از اینها می توان برای تطبیق نیازهای کنترلی مختلف استفاده کرد.

علم مواد:

AgNi Contacts: انتخابی همه کاره که رسانایی و پایداری تماس را ارائه می‌کند.

مخاطبین AgSnO2: ایده آل برای بارهای القایی مانند موتورها و سیم پیچ های رله، این محصول برای بارهای چالش برانگیز طراحی شده است و دارای مقاومت در برابر قوس و سایش است.

عملکرد الکتریکی: حداکثر امتیاز برای بار 8A در 250VAC/30VDC، حداکثر ظرفیت سوئیچینگ 12A/400VAC و مقاومت تماس اولیه ≤100mΩ است. این امر هدایت با راندمان بالا را تضمین می کند.

عایق و سد ایمنی

مقاومت عایق ≥1000MΩ (در 500VDC).

قدرت دی الکتریک جامع: 1000VAC بین کنتاکت های باز، 2500VAC بین مجموعه های کنتاکت و 4000VAC بین سیم پیچ و کنتاکت ها، همه به مدت یک دقیقه.

فاصله خزش و فاصله ≥15 میلی متر، ایزوله ایمنی با قابلیت اطمینان بالا را ارائه می دهد.

عملکرد مکانیکی و دینامیکی

پاسخ سریع: کنترل زمان واقعی تنها در صورتی تضمین می شود که زمان عملیات بیشتر از 15 میلی ثانیه نباشد و زمان انتشار بیشتر از 5 میلی ثانیه نباشد.

طول عمر طولانی: طول عمر مکانیکی تا 1000000 عملیات می رسد. استقامت الکتریکی تحت بار نامی طولانی مدت باقی می ماند.

ساختار مقاوم: در برابر لرزش (10 تا 55 هرتز، دامنه 1.5 میلی متر) و شوک مخرب تا 100 گرم مقاومت می کند و برای شرایط سخت مناسب است.

کویل و درایو سازگاری

12 ولتاژ متداول از 3VDC تا 110VDC را در خود جای می دهد که یکپارچگی یکپارچه با PLC ها و کنترل کننده های رایج را تسهیل می کند.

نمونه های معمولی: نوع 12VDC (ولتاژ کاری ≤9.0VDC، مقاومت سیم پیچ 360Ω)؛ نوع 24VDC (ولتاژ کاری ≤18.0VDC، مقاومت سیم پیچ 1440Ω)، هر دو مصرف برق کم تقریباً 400 میلی وات را نشان می دهند.

پیکربندی سازگاری محیطی

دما: نسخه استاندارد: -40 ℃ تا 85 ℃. نسخه با دمای بالا: تا 105 ℃.

رطوبت: 5٪ تا 90٪ RH.

گزینه های آب بندی:

نوع Flux Proofed: این محصول برای محیط های داخلی تمیز، مانند مواردی که در وسایل الکترونیکی مصرفی و وسایل ارتباطی یافت می شود، مناسب است.

نوع مهر و موم شده پلاستیکی: این برای محیط های صنعتی و بیرونی که در آن آلودگی گاز خورنده یا گرد و غبار وجود دارد اجباری است.

گواهینامه های جهانی، اطمینان شما

سری W15-2 دارای گواهینامه های کلیدی بین المللی است که پاسپورت شما برای توزیع جهانی محصول است.

گواهینامه UL/C-UL (E475405): رتبه بار 8A 250VAC/30VDC، پشتیبانی از موتور و بارهای روشنایی را تشخیص می دهد.

گواهی TUV (R 50332875): تمام تنظیمات تماس را پوشش می دهد، بار 12 آمپر و عملکرد دمای بالا 105 درجه سانتیگراد را تأیید می کند.

گواهی CQC چین (CQC15002137649): مطابق با الزامات گواهینامه محصول اجباری چین است.

سیستم عایق: مواد عایق کلاس UL (155 ℃) عملکرد پایدار را در شرایط دمای بالا طولانی تضمین می کنند.

برنامه های کاربردی معمولی و راهنمای انتخاب

حوزه های کاربردی گسترده:

لوازم خانگی: کمپرسورهای تهویه مطبوع، موتور ماشین لباسشویی، کنترل لوازم آشپزخانه با قدرت بالا.

کنترل صنعتی: ماژول های خروجی PLC، استارت/استاپ موتور، سوئیچینگ بخاری.

تجهیزات اتوماسیون: بازوهای رباتیک، نوار نقاله، کنترل خط مونتاژ.

مدیریت انرژی: سوئیچینگ انتقال UPS، کنترل اینورتر PV، کنترل مدار شمع شارژ EV.

راهنمای انتخاب دقیق:

فرمت مدل: W15-2AST-XXX

تفکیک کد:

مخاطبین: 2A (NO)، 2B (NC)، 2C (CO)

آب بندی: نیل (ضد شار)، S (پلاستیک مهر و موم شده)

مواد تماس: صفر (AgNi)، T (AgSnO2)

کد ویژه: به عنوان مثال، G (کنتاکت های طلاکاری شده برای سیگنال های میکرو)

ولتاژ سیم پیچ: 3-110VDC اختیاری

توصیه انتخاب: به شدت نوع آب بندی را بر اساس توصیف سازگاری محیطی و مورد استفاده خاص خود انتخاب کنید.

نکات کلیدی نصب و استفاده

نصب: نصب پلاگین PCB. سیم کشی و نمودارهای چیدمان دقیق (نمای پایین) ارائه شده است. تحمل طرح PCB توصیه شده: ± 0.1 میلی متر.

لحیم کاری: برای جلوگیری از آسیب حرارتی به محفظه مهر و موم شده، روش های لحیم کاری با تنظیم دما توصیه می شود.

نکات استفاده:

از ضربه یا افتادن مکانیکی خودداری کنید.

برای شرایط بار بسیار کم زیر 5VDC 100mA توصیه نمی شود.

نگهداری: طول عمر پیش‌بینی‌شده زمانی حاصل می‌شود که تحت شرایط مشخص کار می‌کند. ارزیابی منظم وضعیت تماس و مدت عملیات به حفظ عملکرد بهینه کمک می‌کند.

نتیجه گیری

رله سری W15-2 شامل ظرفیت سوئیچینگ دوگانه 12A، عملکرد عایق، محدوده دمایی گسترده و چندین گواهینامه بین المللی، یک جزء قابل اعتماد برای ایزوله سازی و کنترل الکتریکی در کاربردهای خانگی و صنعتی است. عملکرد قابل اعتمادی را در درازمدت در کاربردهای استاندارد و در محیط‌های خشن شامل دماهای بالا یا آلودگی ارائه می‌کند.
