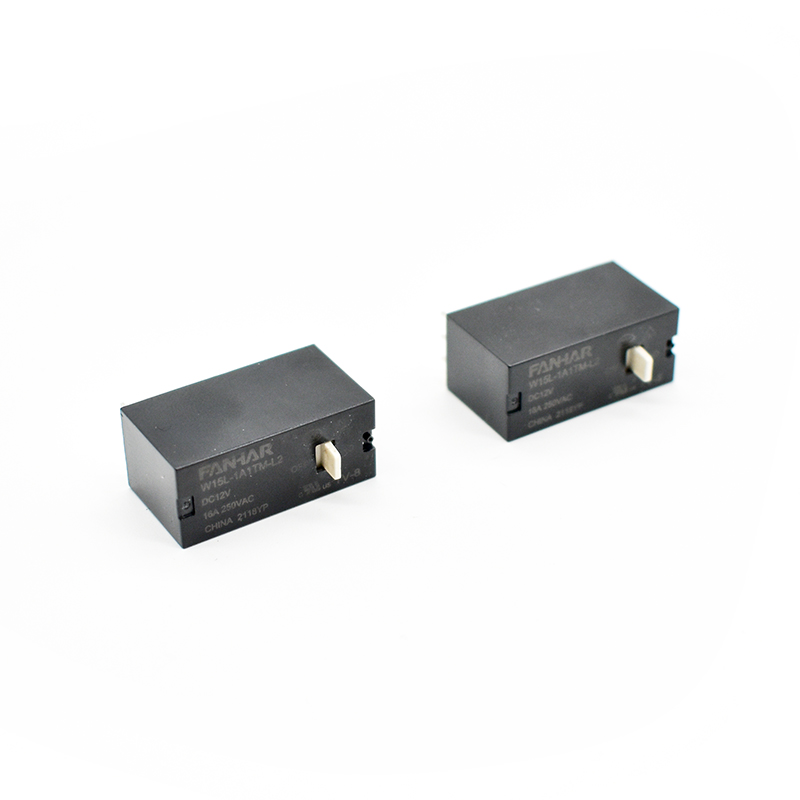

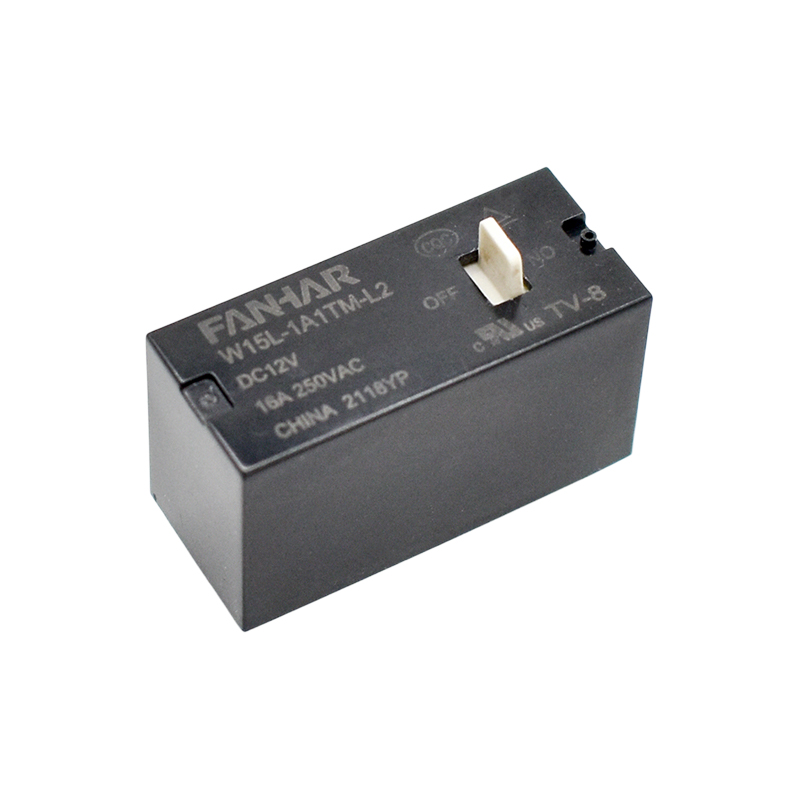

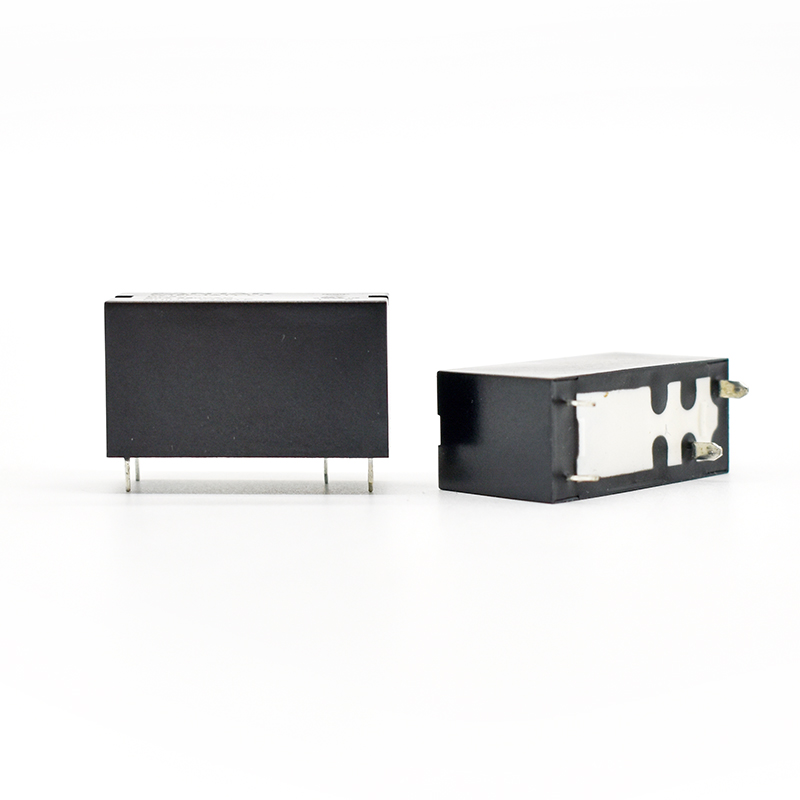

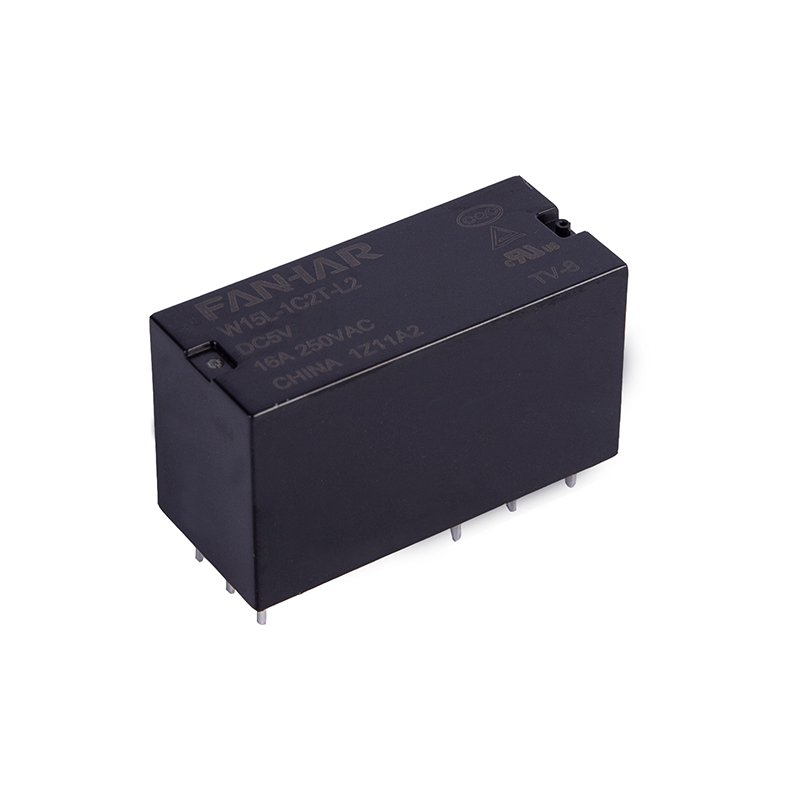

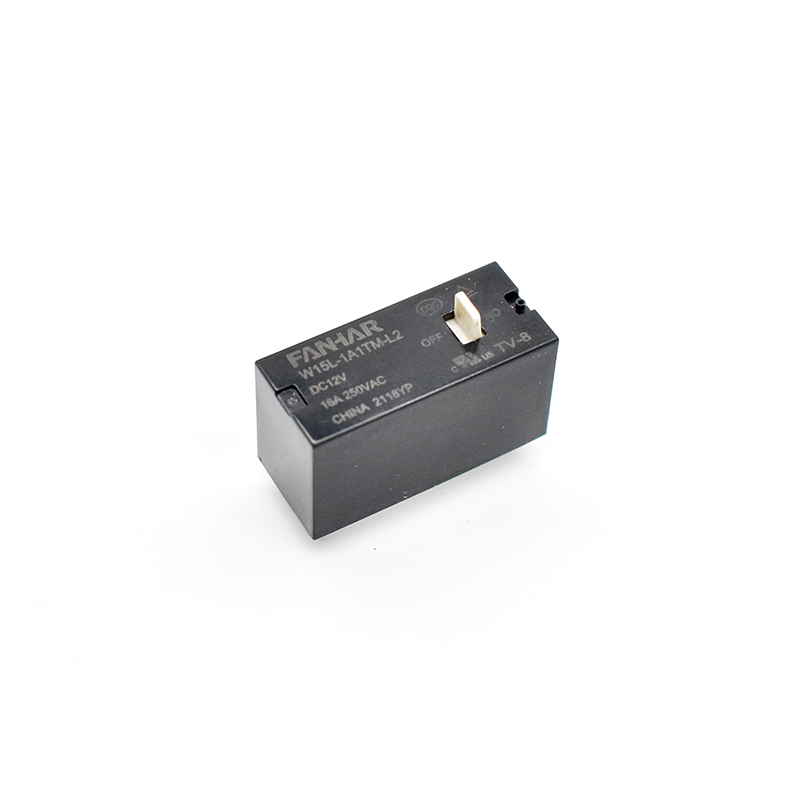

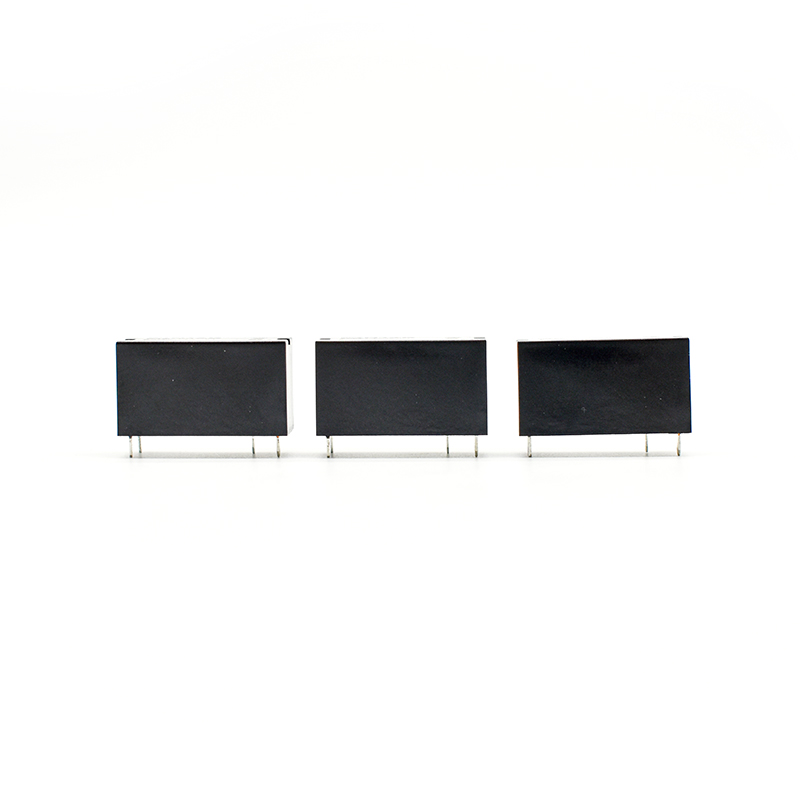

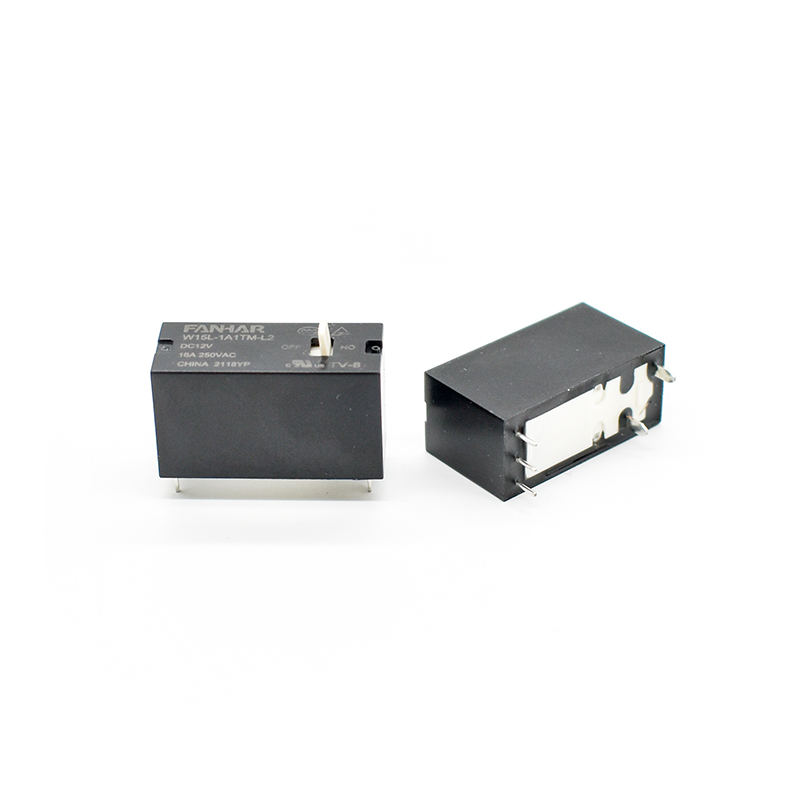

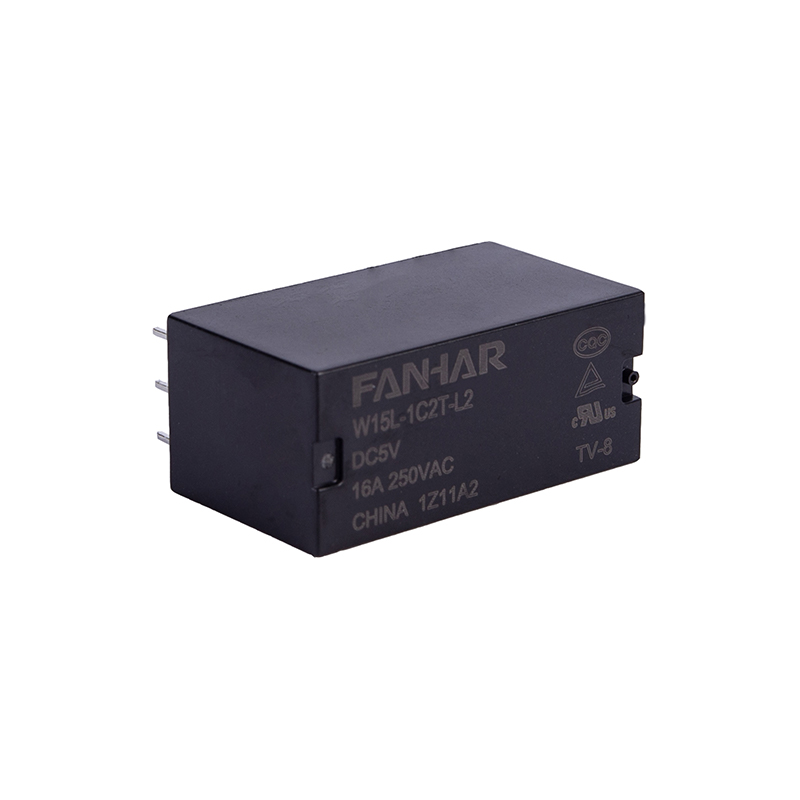

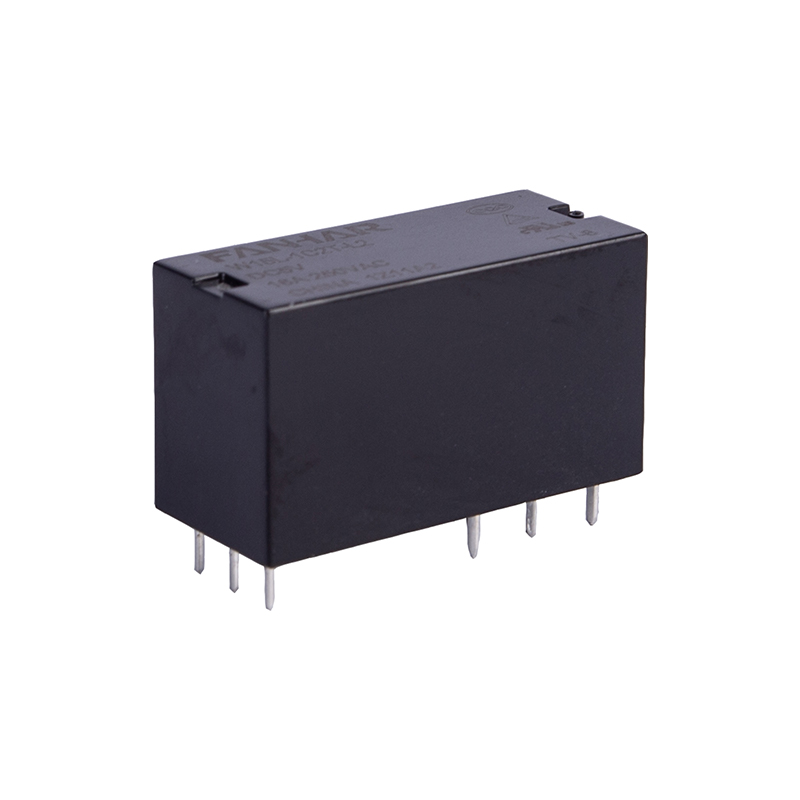

رله گیر W15L 16A 20A سازگار با UL TUV CQC

مشخصات

مورد

اطلاعات تماس

هماهنگی تماس

1A، 1B، 1C

مقاومت تماس (اولیه)

≤50mΩ (6VDC 1A)

مواد تماس

AgSnO ₂

ارزش رتبه بندی شده

بار نامی (بار مقاومتی)

20A 250VAC

16A 250VAC (استاندارد)

حداکثر ولتاژ سوئیچینگ

277 VAC

حداکثر جریان سوئیچینگ

20A

حداکثر ظرفیت سوئیچینگ

5000VA

حداقل بارگذاری مجاز است

5VDC 100mA

عملکرد الکتریکی

مقاومت عایق (اولیه)

1000MΩ (500VDC)

قدرت دی الکتریک (اولیه)

بین مخاطبین باز

1000 VAC، 1 دقیقه

بین سیم پیچ و تماس ها

1A/1B:4000VAC، 1 دقیقه    1C:3000VAC، 1 دقیقه

زمان را تنظیم کنید

≤15 میلی‌ثانیه

بازنشانی زمان

≤15 میلی‌ثانیه

عملکرد مکانیکی

مقاومت در برابر ضربه

عملکردی

98 متر بر ثانیه ² (10G)

مخرب

980 متر بر ثانیه ² (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁶ عملیات

برق (دمای اتاق)

20A

16A

250VAC

250VAC

5×10 ⁴ عملیات(ON/OFF= 1s/9s)
1×10 ⁵ عملیات(ON/OFF= 1s/9s)

وضعیت بهره برداری

دمای محیط

-40℃~85/105℃

رطوبت

5٪ تا 90٪

فسخ

PCB

وزن واحد

حدود 15 گرم

ساخت و ساز

پلاستیک مهر و موم شده، ضد شار
