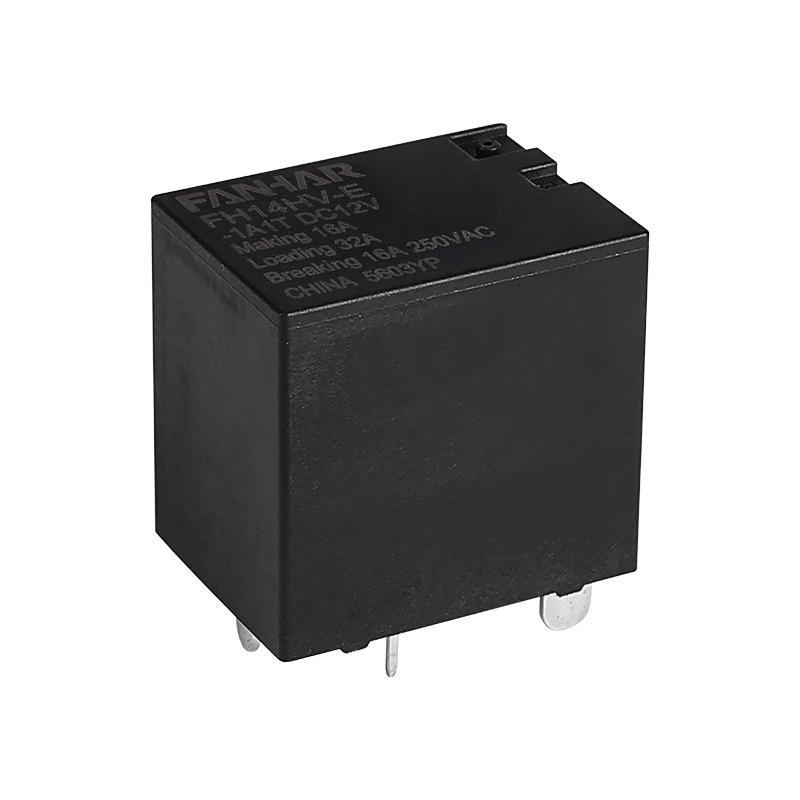

رله برق FH14T-E/FH14HV-E 26A 32A

مشخصات

مورد

FH14T-E

FH14HV-E

اطلاعات تماس

هماهنگی تماس

1A

تماس با مقاومت

≤10mΩ (6VDC 20A)

مواد تماس

AgSnO ₂

بار رتبه‌بندی‌شده

بار نامی (بار مقاومتی)

نوع استاندارد: 32A   250VAC

نوع حساس: 26A   250VAC

حداکثر ولتاژ سوئیچینگ

600VAC

حداکثر جریان سوئیچینگ

نوع استاندارد: 32A

نوع حساس: 26A

حداکثر ظرفیت سوئیچینگ

8864VA

7202VA

حداقل بارگذاری مجاز است

5VDC 100mA

برقی

عملکرد

مقاومت عایق (اولیه)

100MΩ (500VDC)

دی الکتریک

قدرت

(اولیه)

بین  مخاطبین باز

نوع استاندارد: 1500 VAC، 1 دقیقه

نوع BG 2000VAC، 1 دقیقه

بین

سیم پیچ و تماس ها

2500 VAC، 1 دقیقه

4000 VAC، 1 دقیقه

زمان بهره برداری

≤15 میلی‌ثانیه

زمان انتشار

≤10 میلی‌ثانیه

مکانیکی

عملکرد

شوک

مقاومت

عملکردی

98 متر بر ثانیه (10 گرم)

مخرب

980 متر بر ثانیه (100 گرم)

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

استقامت

مکانیکی

1×10 ⁵ عملیات

برقی(Room temperature)

نوع استاندارد: 32A   250VAC

نوع حساس: 26A   250VAC

1×10 ⁴ عملیات(ON/OFF= 1s/9s)

3× 10 ⁴ عملیات(ON/OFF= 1s/9s)

عمل کند

شرط

دمای محیط

-40 ~ 105 ℃

رطوبت

5% تا 85%

فسخ

PCB

وزن واحد

تقریبا 16 گرم

ساخت و ساز

مهر و موم پلاستیکی، ضد شار
