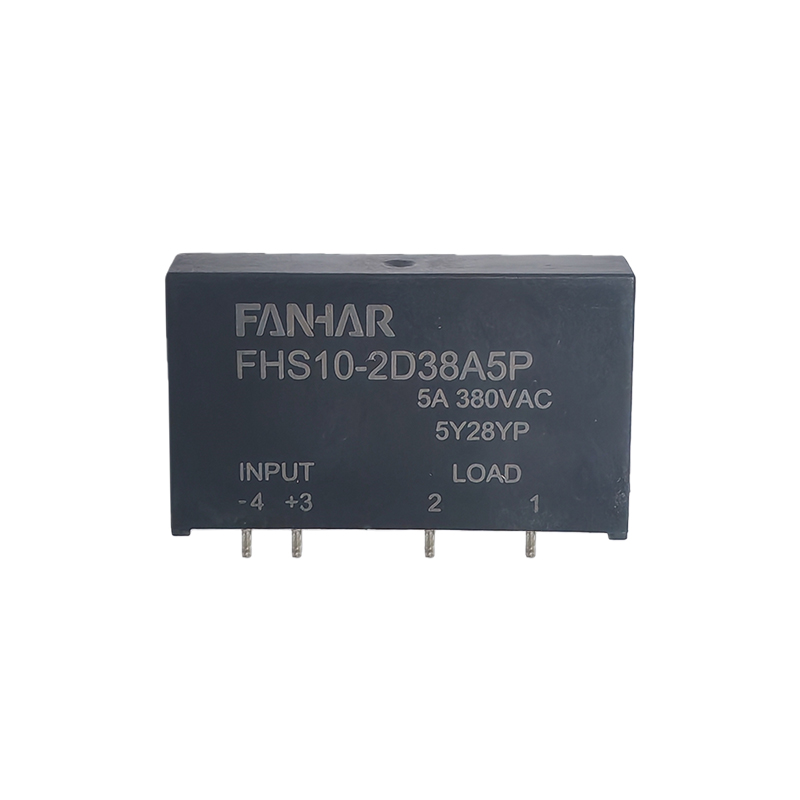

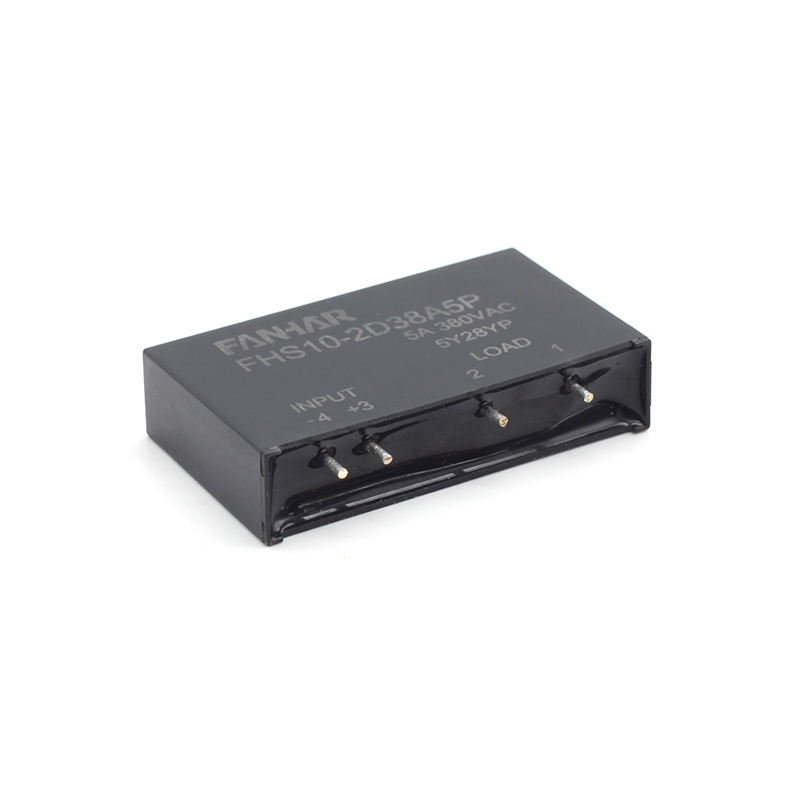

رله حالت جامد FHS10 5A 24A 38A 48A

مشخصات ورودی (Ta=25℃)

محدوده ولتاژ را کنترل کنید

D

(4 ~ 32) VDC

1D

(9.6 ~ 14.4) VDC

2 بعدی

(19.2 ~ 28.8) VDC

24A

19.2 VAC × 28.8 VAC

110A

85 VAC - 132 VAC

220A

175 VAC × 264 VAC

باید ولتاژ روشن شود

D

4VDC

1D

9.6VDC

2 بعدی

19.2VDC

24A

19.2 VAC

110A

85 VAC

220A

175 VAC

باید ولتاژ خاموش شود

1VDC

حداکثر جریان ورودی

10 میلی آمپر

مشخصات خروجی (Ta=25℃)

محدوده ولتاژ بار

24A

24 VAC - 280 VAC

38A

24VAC ~ 440VAC

48A

24VAC ~ 530VAC

محدوده فعلی را بارگیری کنید

0.1 ~ 5A

حداکثر جریان افزایشی (10 میلی‌ثانیه)

320A (10ms)

حداکثر I²t برای فیوزینگ (10ms   A2S)

512

حداکثر جریان نشتی خارج از حالت

≤5 میلی آمپر

حداکثر افت ولتاژ در حالت

1.5 Vr.m.s

حداکثر زمان روشن شدن

صفر کراس

≤1/2 چرخه 1 میلی ثانیه

تصادفی

≤1 میلی‌ثانیه

حداکثر زمان خاموش شدن

≤1/2 چرخه 1 میلی ثانیه

حداکثر ولتاژ گذرا

800VpK

حداقل خارج از حالت (dv/dt)

1000 ولت / یو اس

حداکثر ولتاژ متقاطع صفر

± 15 ولت

حداقل ضریب قدرت

0.5

مشخصات کلی (Ta=25℃)

قدرت دی الکتریک (ورودی به خروجی)

4000 VAC     50HZ/60HZ    1 دقیقه

مقاومت عایق

1000MΩ (500VDC)

اضافه ولتاژ (1.2/50uS)

4 کیلو ولت

مکانیکی

عملکرد

شوک

مقاومت

عملکردی

98 متر بر ثانیه

مخرب

980 متر بر ثانیه

مقاومت در برابر لرزش

10Hz~55Hz 1.5mm DA

دمای عملیاتی

-30 ~ 80 ℃

دمای ذخیره سازی

-40℃~100℃

رطوبت محیط

45% ~ 85%

وزن واحد

حدود 20 گرم
