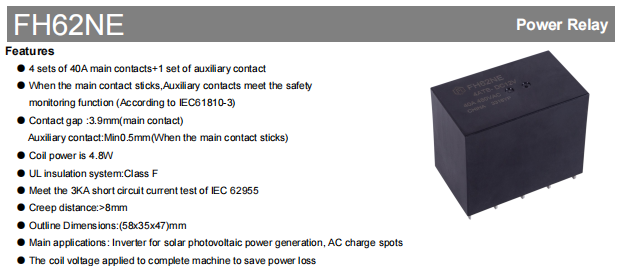

رله انرژی جدید FH62NE ｜40A تماس اصلی 4 قطبی + تماس کمکی نظارت بر ایمنی، طراحی شده برای اینورترهای PV و ایستگاه های شارژ EV

از آنجایی که سیستم‌های فتوولتائیک، ایستگاه‌های شارژ EV، و تجهیزات کنترل صنعتی، نیازهای روزافزونی بر ایمنی الکتریکی و بهره‌وری انرژی دارند. رله ها باید نه تنها عملکرد سوئیچینگ قابل اعتماد، بلکه نظارت بر ایمنی، عملکرد کم مصرف و پایداری طولانی مدت را نیز ارائه دهد. سری FH62NE رله انرژی جدید از Fanhar Electronics ظرفیت بار بالا، نظارت بر ایمنی هوشمند، عملیات صرفه جویی در انرژی، و طراحی طولانی مدت را در یک راه حل ترکیب می کند، و یک راه حل سوئیچینگ برق بسیار قابل اعتماد برای کاربردهایی با الزامات سختگیرانه برای عملکرد الکتریکی، ایمنی سیستم و سازگاری با محیط زیست ارائه می دهد.

4 مجموعه از کنتاکت های اصلی 40A 1 تماس کمکی – حمل جریان بالا و نظارت بر ایمنی در یک دستگاه

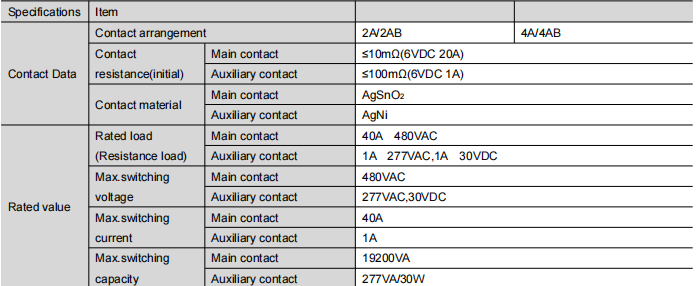

را FH62NE دارای 4 مجموعه کنتاکت اصلی 40A و 1 کنتاکت کمکی:

مخاطبین اصلی : 4 کنتاکت فرم A (4A/4AB) معمولاً باز، با استفاده از مواد AgSnO2 (اکسید قلع نقره)، با 40A@480VAC (مقاومتی)، حداکثر ظرفیت سوئیچینگ 19200 VA، مقاومت تماس اولیه ≤10 mΩ.

تماس کمکی : 1 تماس معمولی بسته فرم B، با استفاده از مواد AgNi (نیکل نقره)، با 1A @ 277VAC / 30VDC.

عملکرد ایمنی اصلی : در صورت جوشکاری تماس اصلی به دلیل نقص، کنتاکت کمکی همچنان می تواند با حداقل شکاف ≥0.5 میلی متر به طور قابل اعتماد باز شود و یک سیگنال خطا به سیستم کنترل برای نظارت بر ایمنی در زمان واقعی مدار اصلی ارسال می کند. این با استاندارد ایمنی IEC 61810-3 مطابقت دارد. شکاف تماس اصلی 3.9 میلی متر است که ایمنی جداسازی ولتاژ بالا را تضمین می کند.

طراحی عایق بالا کلاس F با الزامات ولتاژ بالا برای کاربردهای انرژی جدید مطابقت دارد

تجهیزات انرژی جدید برای مدت طولانی تحت ولتاژ بالا کار می کنند و عملکرد عایق عالی را می طلبند. FH62NE از یک سیستم عایق کلاس F (155 درجه سانتیگراد) با فاصله خزش بیش از 8 میلی متر استفاده می کند که به طور موثر از خرابی و نشت ولتاژ بالا جلوگیری می کند.

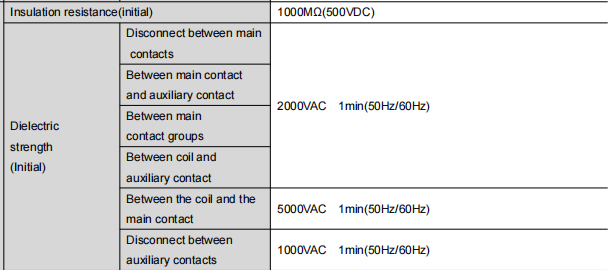

قابلیت استحکام دی الکتریک:

ولتاژ سرج: را relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

طراحی کم مصرف

را FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

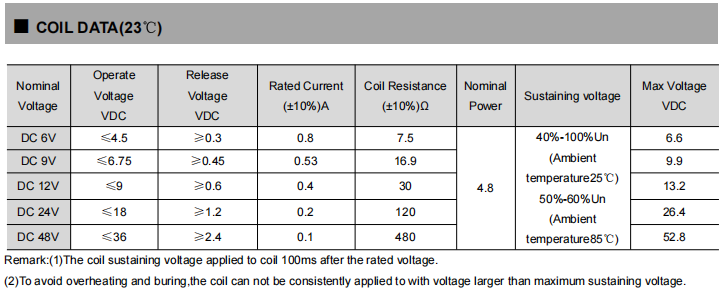

مشخصات کویل (در دمای 23 درجه سانتیگراد):

زمان عملکرد: ≤40 میلی‌ثانیه؛ زمان انتشار: ≤20 میلی ثانیه.

محدوده دما گسترده و قابلیت اطمینان بالا برای محیط های صنعتی تقاضا

را FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

رتبه بندی استقامت:

• عمر مکانیکی: 1000000 عملیات
• عمر الکتریکی: 30000 عملیات (مقاومت 40A/480VAC، ON/OFF = 1s/9s)

مقاومت در برابر لرزش و ضربه:

• لرزش عملکردی: 10 هرتز - 55 هرتز، دامنه 1.5 میلی متر
• شوک عملکردی: 98 متر بر ثانیه (10 گرم)
• شوک مخرب: 980 متر بر ثانیه (100 گرم)

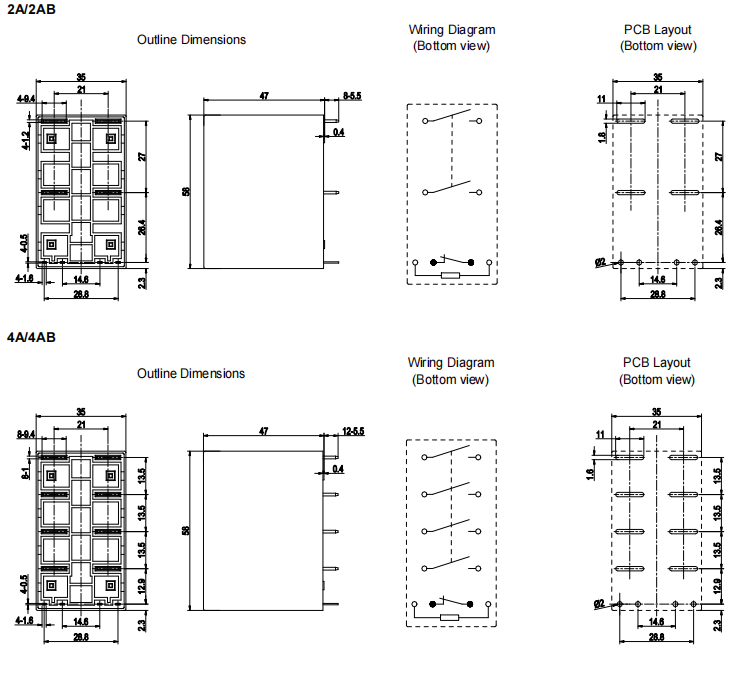

اندازه فشرده برای ادغام آسان سیستم

را FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

توصیه های نصب و لحیم کاری:

نصب: نصب PCB توصیه می شود

دمای لحیم کاری: 5 ± 260 درجه سانتی گراد

زمان لحیم کاری: 3 تا 5 ثانیه

تحمل ابعاد نصب (مگر اینکه ذکر شده باشد): ± 0.1 میلی متر

سناریوهای کاربردی کلیدی

FH62NE با قابلیت حمل جریان بالا، نظارت بر ایمنی مستقل و طراحی اثبات شده، به طور گسترده در موارد زیر استفاده می شود:

اینورترهای فتوولتائیک خورشیدی : برای تعویض بار و جداسازی در سمت ورودی DC یا خروجی AC. مقاومت در برابر ولتاژ بالا، ظرفیت جریان بالا و ایمنی در برابر نوسانات ولتاژ و سوئیچینگ های گذرا که در سیستم های PV رایج است به طور موثری کنترل می شود.

ایستگاه های شارژ AC EV : به‌عنوان جزء کلیدی هسته در مدارهای کنترل شارژ، کنتاکت‌های اصلی به‌طور ایمن جریان شارژ را حمل می‌کنند، در حالی که کنتاکت کمکی یک لایه حفاظتی اضافی ایجاد می‌کند.

سیستم های ایمنی حیاتی که به بازخورد وضعیت نیاز دارند : مخاطب کمکی اطلاعات تشخیصی را در مورد وضعیت تماس اصلی ارائه می‌کند و نیازهای برنامه‌های کاربردی با الزامات ایمنی سختگیرانه را برآورده می‌کند.
