راهنمای کامل رله‌های لچینگ: از اصول کار تا انتخاب و کاربرد

رله‌های لچینگ چگونه کار می‌کنند؟

اجزای اصلی

اجزای کلیدی رله چفتی عبارتند از:

کویل : ساختار تک سیم پیچ یا دو سیم پیچ که معمولاً از سیم مسی با مقاومت کم ساخته می شود و برای تولید میدان مغناطیسی استفاده می شود.

آرماتور (همچنین به عنوان "سوئیچ نی" نیز شناخته می شود) : یک قطعه فلزی متحرک کوچک که نقش "دروازه" کلید را دارد.

آهنربا دائمی (برای نوع ضامن مغناطیسی) : برای نگه داشتن آرمیچر در موقعیت پس از قطع برق استفاده می شود.

چفت مکانیکی (برای نوع چفت مکانیکی) : مکانیزم قفل فیزیکی.

اصل کار مفصل

هنگامی که یک پالس جریان کوتاه به سیم پیچ اعمال می شود، میدان مغناطیسی ایجاد شده آرمیچر را به حرکت درآورده و از یک موقعیت تماس به موقعیت دیگر حرکت می کند و در نتیجه مدار را کامل یا قطع می کند. نکته کلیدی این است که پس از پایان این پالس، آرمیچر بدون نیاز به نیروی مداوم، با تکیه بر نیروی مغناطیسی (برای انواع ضامن‌های مغناطیسی) یا یک ضامن مکانیکی (برای انواع قفل‌های مکانیکی)، در موقعیت فعلی خود محکم می‌ماند. تنها زمانی که یک پالس معکوس اعمال شود فعال و تنظیم مجدد می شود.

در کاربردهایی مانند تایمرهای تاخیر خاموش، توالی عملکرد رله‌های چفت‌گیر دو سیم‌پیچ پیچیده‌تر است: هنگامی که جریان از سیم پیچ تنظیم شده (S) عبور می‌کند، شار مغناطیسی در مدار مغناطیسی داخلی ایجاد می‌شود که نیروی الکترومغناطیسی برای جذب آرمیچر ایجاد می‌کند، تماس معمولی باز را می‌بندد و تماس معمولی بسته را باز می‌کند و حالت تنظیم را حفظ می‌کند. هنگامی که تاخیر خاموش به پایان می رسد، جریان از طریق سیم پیچ تنظیم مجدد (R) می گذرد و باعث می شود که کنتاکت معمولی باز بسته باز شود و کنتاکت عادی بسته باز دوباره بسته شود.

انواع اصلی رله های چفت کننده

طبقه بندی بر اساس مکانیسم برگزاری

طبقه بندی بر اساس ساختار سیم پیچ

رله های ضربه ای

این نوع خاصی از رله گیر مغناطیسی با مدار فرمان الکترونیکی یکپارچه است. نیازی به تغییر قطبیت پالس ورودی ندارد. هر بار که سیگنال پالس دریافت می کند، به طور خودکار وضعیت خود را تغییر می دهد (روشن/خاموش متناوب مانند سوئیچ). هنگامی که برق اعمال می شود، مدار داخلی به طور خودکار موقعیت فعلی رله را تعیین می کند و سیم پیچ مخالف را انرژی می دهد.

رله های ضربه ای برای کنترل یک دستگاه از چندین مکان با استفاده از دکمه های متعدد، مانند راه اندازی و توقف یک نوار نقاله از چندین نقطه با استفاده از یک دکمه در هر مکان، ایده آل هستند.

رله چفت کننده در مقابل رله غیر چفت کننده: مقایسه دقیق

مزایای اصلی رله های چفت کننده

مصرف برق بسیار کم: این بارزترین مزیت رله های لچینگ است. از آنجایی که آنها فقط در طول لحظه تغییر حالت برق مصرف می کنند، اثر صرفه جویی در انرژی در برنامه های طولانی مدت قابل توجه است. طراحی قفل جریان جریان را تنها در حین سوئیچینگ ON/OFF به دست می آورد و به میزان قابل توجهی در صرفه جویی انرژی تجهیزات کمک می کند.

حافظه حالت: به طور خودکار آخرین وضعیت را پس از قطع برق حفظ می کند و نیازی به تنظیم مجدد مدار ندارد. این به ویژه برای برنامه هایی که نیاز به حفظ حالت پس از قطع برق دارند، مانند عملکرد حافظه در سوئیچ های هوشمند، مناسب است.

تولید گرمای سیم پیچ کم: از آنجایی که نیازی به برق رسانی مداوم نیست، افزایش دمای سیم پیچ بسیار کم است که برای بهبود قابلیت اطمینان و طول عمر تجهیزات مفید است.

مناسب برای دستگاه های با باتری: مشخصه مصرف برق استاتیک صفر آن را به گزینه ای ایده آل برای برنامه های کاربردی با باتری مانند دستگاه های IoT و کنتورهای هوشمند تبدیل می کند.

سناریوهای برنامه اصلی

اتوماسیون صنعتی

سیستم‌های شمارش و مرتب‌سازی صنعتی: از مشخصه دو پایدار برای حافظه حالت استفاده کنید.

مدارهای کنترل موتور: در رله های OFF-Delay از رله های چفت کننده برای دستیابی به کنترل دقیق ترمز استفاده می شود.

ماشین آلات بسته بندی: کنترل ترکیبی چندین واحد.

قدرت و انرژی

کنتورهای هوشمند: مصرف برق کم، عملکرد طولانی مدت، فعال کردن عملکردهای کنترل پیش پرداخت.

اینورترهای PV: سوئیچینگ مکرر، مدارهای تشخیص خطای زمین.

منابع تغذیه DC با ولتاژ بالا: سوئیچینگ مدار.

تست و ارتباطات

تجهیزات مخابراتی: سیستم های مبادله تلفن.

تجهیزات تست اتوماتیک: سوئیچینگ سیگنال تست.

راهنمای انتخاب: چگونه رله چفت کننده مناسب را انتخاب کنیم؟

سناریوهای پیشنهادی برای انتخاب رله های چفت:

عملکرد طولانی مدت با حساسیت به مصرف انرژی: به عنوان مثال، دستگاه های با باتری، پایانه های اینترنت اشیا.

نیاز به حفظ وضعیت پس از قطع برق: به عنوان مثال، عملکرد حافظه در سوئیچ های هوشمند، حفظ وضعیت تجهیزات.

تولید حرارت کویل محدود: محیط های نصب با چگالی بالا.

نیاز به کنترل از چندین مکان: به عنوان مثال، روشنایی ساختمان، کنترل نوار نقاله.

سناریوهای پیشنهادی برای انتخاب رله معمولی:

برنامه های کاربردی حساس به هزینه: بدون نیاز به نگهداری طولانی مدت حالت، به عنوان مثال، کنترل ساده لوازم خانگی.

منطق کنترل ساده: بدون نیاز به مدارهای درایو پیچیده.

محیط های ارتعاشی: رله های چفت کننده مغناطیسی مقاومت ارتعاشی ضعیف تری دارند.

پارامترهای انتخاب کلیدی

نوع کویل: سیم پیچ تک در مقابل سیم پیچ دوتایی. سیم پیچ دوتایی کنترل ساده ای را ارائه می دهد اما به پین ​​های بیشتری نیاز دارد، در حالی که سیم پیچ تک باعث صرفه جویی در فضا می شود اما به مدار سوئیچینگ قطبی نیاز دارد.

رتبه بندی تماس: بر اساس جریان و ولتاژ بار انتخاب کنید. به عنوان مثال، برخی از محصولات سری می توانند جریان را تا چند آمپر سوئیچ کنند، در حالی که مدل های مناسب برای مدارهای سیگنال دارای ظرفیت جریان کمتری هستند.

نیازهای مصرف برق: به توان عملیاتی سیم پیچ توجه کنید. محصولاتی با مصرف برق بسیار کم در بازار موجود است.

روش نصب: نصب PCB، فناوری نصب سطحی (SMT) یا پلاگین. برای کاربردهای محدود به فضا، می توان مدل های فوق مینیاتوری روی سطح را انتخاب کرد.

سازگاری با محیط: دما، رطوبت، ارتعاش و غیره را در نظر بگیرید.

روندهای توسعه فناوری

با تقاضای رو به رشد جهانی برای صرفه جویی در انرژی و کاهش انتشار، رله های چفت کننده به دلیل مشخصه مصرف توان استاتیکی صفر کاربرد وسیع تری پیدا می کنند. روندهای اصلی توسعه عبارتند از:

مصرف برق کمتر کویل: کاهش مداوم مصرف برق عملیاتی با بهینه سازی طراحی مدار مغناطیسی و استفاده از مواد جدید.

اندازه کوچکتر: انطباق با الزامات نصب با چگالی بالا، مانند رله های مخصوص نصب روی سطح.

ظرفیت تماس بالاتر: افزایش ظرفیت بار در حالی که مصرف انرژی پایین را حفظ می کند.

یکپارچه سازی هوشمند: رله های ضربه ای با مدارهای الکترونیکی داخلی برای کنترل هوشمندتر.

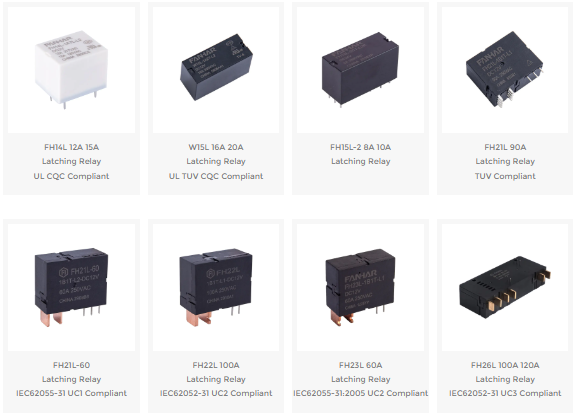

محصولات رله گیر ما را کاوش کنید

در FANHAR Electronics، ما با کارایی بالا ارائه می دهیم رله چفت کنندهs برای نیازهای خانه‌های هوشمند مدرن، کنترل صنعتی، سیستم‌های انرژی جدید و فراتر از آن طراحی شده است. با بیش از 30 سری و صدها مشخصات، نمونه کار ما تعادل کاملی از قابلیت سوئیچینگ، بهره وری انرژی و قابلیت اطمینان را ارائه می دهد.

سوالات متداول

Q1: تفاوت بین یک رله ضربه ای و یک رله گیر مغناطیسی معمولی چیست؟

یک رله ضربه ای دارای مدار الکترونیکی فرمان داخلی است، بنابراین نیازی به معکوس شدن قطبیت ندارد. هر پالس حالت را به طور خودکار تغییر می دهد (مانند یک کلید فشاری). این برای کنترل تک دکمه ای چند مکان ایده آل است، در حالی که رله های چفت کننده مغناطیسی معمولی به کنترل قطبیت خارجی یا سیم پیچ های جداگانه نیاز دارند.

Q2: چرا رله های دو سیم پیچ معمولاً در برنامه های تایمر تاخیر خاموش استفاده می شوند؟

زیرا تأخیر OFF مستلزم اعمال تنظیم (شروع زمان) و بازنشانی (پایان زمان) است. رله‌های دو سیم پیچ امکان کنترل مستقل این دو عمل را فراهم می‌کنند و منطق زمان‌بندی واضح و قابل‌اطمینانی را ارائه می‌کنند و در عین حال از پیچیدگی و خطرات نویز اضافی ناشی از تعویض قطبی جلوگیری می‌کنند.

Q3: هنگام انتخاب رله چه حاشیه ای باید برای رتبه بندی جریان تماس باقی بماند؟

به عنوان یک قاعده کلی، جریان بار را کمتر از 80 درصد امتیاز تماس (برای بارهای مقاومتی) نگه دارید. برای بارهای القایی یا خازنی (موتورها، خازن‌ها، لامپ‌ها)، حاشیه بزرگ‌تری را در نظر بگیرید (پیشنهاد شده <50%) و جریان هجومی را در نظر بگیرید. همیشه برای حداکثر قدرت سوئیچینگ و منحنی های ولتاژ به دیتاشیت مراجعه کنید.

Q4: آیا می توان از رله های چفت کننده مغناطیسی برای سوئیچینگ فرکانس بالا (مانند PWM) استفاده کرد؟

توصیه نمی شود. رله های ضامن مغناطیسی برای سوئیچینگ با فرکانس پایین (حداکثر چند بار در دقیقه) طراحی شده اند. عملکرد با فرکانس بالا عمر مکانیکی را به شدت کوتاه می کند و مزیت توان صفر را نفی می کند. برای کاربردهای فرکانس بالا، از رله‌های حالت جامد یا ماسفت‌ها استفاده کنید.

Q5: چگونه می توانم بررسی کنم که آیا رله انتخابی من مناسب است؟

توصیه می شود آزمایشی با بار واقعی (از جمله شرایط هجومی در بدترین حالت) بسازید، حداقل 1000 چرخه سوئیچینگ مداوم انجام دهید و افزایش دمای تماس، افزایش دمای سیم پیچ و تغییرات مقاومت تماس را نظارت کنید. همچنین برای اطمینان از انطباق با الزامات محیط برنامه، تست‌های حفظ لرزش و خاموش شدن برق را انجام دهید.
